有个人一直在思考三个问题：我是谁？我从哪里来？我要去哪里？
你猜这个人最后怎么着？
成了哲学家?
疯了?
疯了的哲学家?
我觉得无外乎这三种结果了。
相比人的世界，这三个问题在NVMe的世界就很容易得到答案了，至少不会把人逼疯。

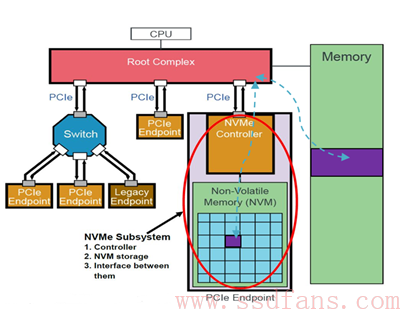

我是数据，我从Host来，要到SSD去，或者，我从SSD来，要去到Host。
Host如果想往SSD上写入用户数据，需要告诉SSD写入什么数据，写入多少数据，以及数据源在内存中的什么位置，这些信息包含在Host向SSD发送的Write命令中。每笔用户数据对应着一个叫做LBA（Logical Block Address）的东西，Write命令通过指定LBA来告诉SSD写入的是什么数据。对NVMe/PCIe来说，SSD收到Write命令后，通过PCIe去Host的内存数据所在位置读取数据，然后把这些数据写入到闪存中，同时得到LBA与闪存位置的映射关系。
Host如果想读取SSD上的用户数据，同样需要告诉SSD需要什么数据，需要多少数据，以及数据最后需要放到Host内存的哪个位置上去，这些信息包含在Host向SSD发送的Read命令中。SSD根据LBA，查找映射表，找到对应闪存物理位置，然后读取闪存获得数据。数据从闪存读上来以后，对NVMe/PCIe来说，SSD会通过PCIe把数据写入到Host指定的内存中。这样就完成了Host对SSD的读访问。
在上面的描述中，大家有没有注意到一个问题，那就是Host在与SSD的数据传输过程中，Host是被动的一方，SSD是主动的一方。你Host需要数据，是我SSD主动把数据写入到你的内存中；你Host写数据，同样是我SSD主动去你Host的内存中取数据，然后写入到闪存。SSD跟快递小哥一样辛劳，不仅送货上门，还上门取件。之前蛋蛋还为Host不能读取DB打抱不平，现在看来，Host不值得同情，太懒了。
无论送货上门，还是上门取件，你都需要告诉快递小哥你的地址，不然茫茫人海，快递小哥怎么就能找到你呢？同样的，Host你不亲自传输数据，那总该告诉我SSD去你内存中什么地方取用户数据，或者要把数据写入到你内存中的什么位置。你在告诉快递小哥送货地址或者取件地址时，会说XX路XX号XX弄XX楼XX室，也可能会说XX小区XX楼XX室，anyway，快递小哥能找到就行。Host也有两种方式来告诉SSD数据所在内存位置，一是PRP (Physical Region Page, 不是P2P!)，二是SGL (Scatter/Gather List)。不过，后者感觉不怎么友善，因为怎么听起来都像”死过来”（SGL）。当然了，也可能是我误会了，人家只是在说”送过来”。
先说PRP。
NVMe把Host的内存划分为一个一个页（Page），页的大小可以是4KB,8KB,16KB… 128MB。
PRP是什么，长什么样呢？

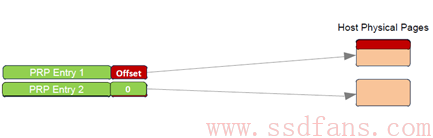

PRP Entry本质就是一个64位内存物理地址，只不过把这个物理地址分成两部分：页起始地址和页内偏移。最后两bit是0，说明PRP表示的物理地址只能四字节对齐访问。页内偏移可以是0，也可以是个非零的值。

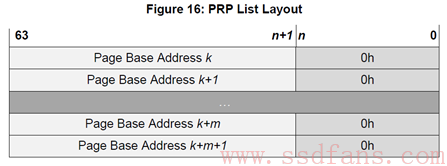

PRP Entry描述的是一段连续的物理内存的起始地址。如果需要描述若干个不连续的物理内存呢？那就需要若干个PRP Entry。把若干个PRP Entry链接起来，就成了PRP List。
是的，正如你所见，PRP List中的每个PRP Entry的偏移量都必须是0，PRP List中的每个PRP Entry都是描述一个物理页。它们不允许有相同的物理页，不然SSD往同一个物理页写入几次的数据，导致先写入的数据被覆盖。
每个NVMe命令中有两个域：PRP1和PRP2，Host就是通过这两个域告诉SSD数据在内存中的位置或者数据需要写入的地址。
PRP1和PRP2有可能指向数据所在位置，也可能指向PRP List。类似C语言中的指针概念，PRP1和PRP2可能是指针，也可能是指针的指针，还有可能是指针的指针的指针。别管你包的有多严实，根据不同的命令，SSD总能一层一层的剥下包装，找到数据在内存的真正物理地址。SSD善解人衣。

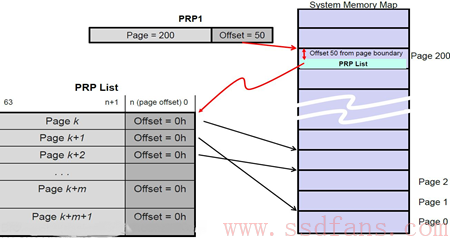

下面是一个PRP1指向PRP List的示例：
PRP1指向一个PRP List，PRP List位于Page 200，页内偏移50的位置。SSD确定PRP1是个指向PRP List的指针后，就会去Host内存中（Page 200，Offset 50）把PRP List取过来。获得PRP List后，就获得数据的真正物理地址，SSD然后就会往这些物理地址读入或者写入数据。
对Admin命令来说，它只用PRP告诉SSD内存物理地址；对I/O 命令来说，除了用PRP，Host还可以用SGL的方式来告诉SSD数据在内存中写入或者读取的物理地址。

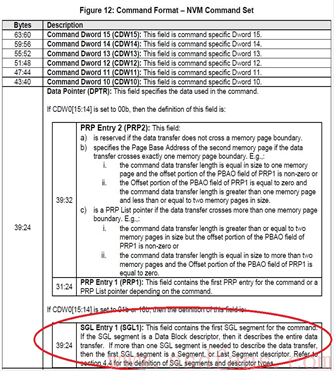

Host在命令中会告诉SSD采用何种方式。具体来说，如果命令当中DW0[15：14]是0，就是PRP的方式，否则就是SGL的方式。
SGL是什么？SGL是一个数据结构，用以描述一段数据空间，这个空间可以是数据源所在的空间，也可以是数据目标空间。SGL(Scatter Gather List)首先是个List，是个链表，由一个或者多个SGL Segment组成，而每个SGL Segment又由一个或者多个SGL Descriptor组成。SGL Descriptor是SGL最基本的单元，它描述了一段连续的物理内存空间：起始地址+空间大小。
每个SGL Descriptor大小是16字节。一块内存空间，可以用来放用户数据，也可以用来放SGL Segment，根据这段空间的不同用途，SGL Descriptor也分几种类型。

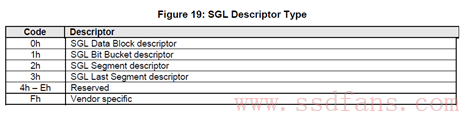

有4种SGL Descriptor，一种是Data Block，这个好理解，就是描述的这段空间是用户数据空间；一种是Segment描述符。SGL不是由SGL Segment组成的链表吗？既然是链表，前面一个Segment就需要有个指针指向下一个Segment，这个指针就是SGL Segment描述符，它描述的是它下个Segment所在的空间。特别地，对链表当中倒数第二个Segment，它的SGL Segment描述符我们把它叫做SGL Last Segment描述符。它本质还是SGL Segment描述符，描述的还是SGL Segment所在的空间。为什么需要把倒数第二个SGL Segment描述符单独的定义成一种类型呢？我认为是让SSD在解析SGL的时候，碰到SGL Last Segment描述符，就知道链表快到头了，后面只有一个Segement了。那么，SGL Bit Bucket是什么鬼？它只对Host读有用，用以告诉SSD，你往这个内存写入的东西我是不要的。好吧，你既然不要，我也就不传了。

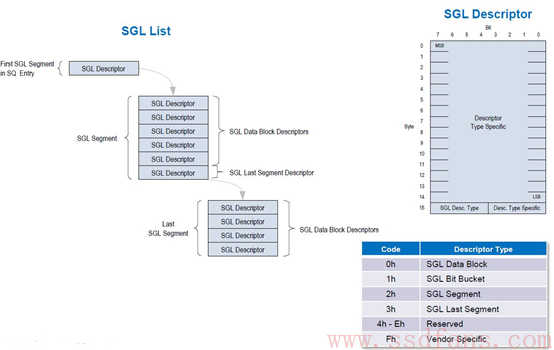

说了这么多，可能有点晕，结合下张图，可能会更明白点。
如果还是晕，看个例子吧。

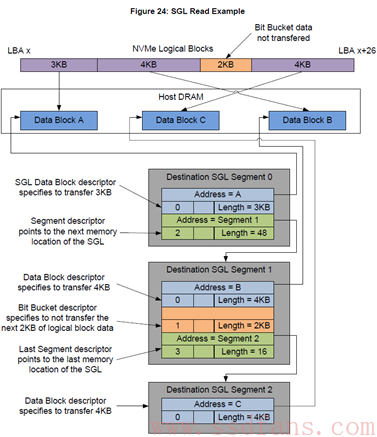

这个例子中，假设Host需要往SSD中读取13KB的数据，其中真正只需要11KB数据，这11KB的数据需要放到3个大小不同的内存中，分别是：3KB,4KB和4KB。
无论是PRP还是SGL，本质都是描述内存中的一段数据空间，这段数据空间在物理上可能连续的，也可能是不连续的。Host在命令中设置好PRP或者SGL，告诉SSD数据源在内存的什么位置，或者从闪存上读取的数据应该放到内存的什么位置。

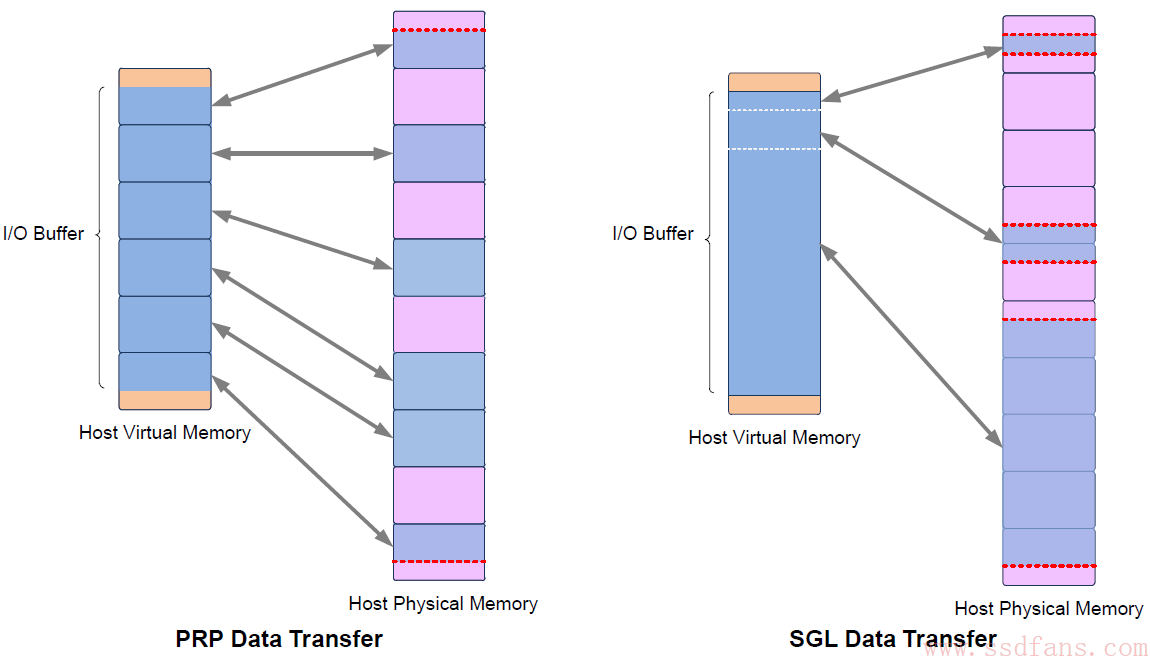

大家也许跟我有个同样的疑问(自作多情？)，那就是，既然有PRP，为什么还需要SGL?事实上，NVMe1.0的时候的确只有PRP，SGL是NVMe1.1之后引入的。SGL和PRP本质的区别在哪？下图道出了真相：一段数据空间，对PRP来说，它只能映射到一个个物理页，而对SGL来说，它可以映射到任意大小的连续物理空间。
这章就到这吧。下面《蛋蛋读NVMe之四》，蛋蛋会带大家走基层，看看一个NVMe读写命令在PCIe层是怎样实现的。精彩继续，不要错过。
