那些年呆哥错过的PCIe Reset

阿呆在成为呆哥前，也有过青春年少，不仅有错过的大雨，还有错过的PCIe Reset。

PCIe是个博大精深的协议，跟Reset相关的术语就有好些：Cold Reset， Warm Reset, Hot Reset, Conventional Reset, Function Level Reset, Fundamental Reset, Non-Fundamental Reset

一开始面对这么多概念，阿呆心里其实是拒绝的。牛人都有特殊能力，蛋博士的能力是化神奇为腐朽，透过现象看本质。

阿呆的特点是提纲挈领，快速从一大堆概念中理出头绪：

第一步，呆哥先整理这些个Reset之间的关系：

这些Reset之间是从属关系， 总线规定了两个复位方式：Conventional Reset和FLR（Function Level Reset），而Conventional Reset由进一步分为两大类：Fundamental Reset和Non-Fundamental Reset。Fundamental Reset方式包括Cold和Warm Reset方式，可以将PCIe将设备中的绝大多数内部寄存器和内部状态都恢复成初始值；而Non-Fundamental Reset方式为Hot Reset方式。

看到下面这张表，有没有感觉好一点？

第二步，呆哥要搞明白每种Reset具体干什么，实现方式以及对Device的影响；

Fundamental Reset：由硬件控制，会重启整个Device，包括：重新初始化所有的State Machine，所有的硬件逻辑，Port State和configuration register。

当然，也有Fundamental Reset搞不定的情况，就是那些某些Register里的某些属性为”Sticky”的Field，跟蛋博士一样坚强，除非完全断电，否则任你如何Reset这些Field的值一直不变。

这些Field在Debug的时候非常有用，特别是那些需要Reset Link的 情况，比如在link reset以后还能保存之前的错误状态，这个对那些对自己有要求的FW以及上层应用来说，是极好的。

Fundamental Reset一般发生在整个系统Reset的时候（比如你重启电脑），但是也可以只针对某个Device做Fundamental Reset。

Fundamental Reset有两种：

• Cold Reset: Power Off/On Device的Vcc （Vaux一直在）
• Warm Reset （Optional）: 保持Vcc的情况下由系统触发，比如改变系统的电源管理状态可能会触发Device的warm reset，PCIe协议没有定义具体如何触发Warm Reset的，而是把决定权交给系统。

有两种方法对一块PCIe Device做Fundamental Reset：

• 系统这边发PERST# （PCIe Express Reset）信号给Device；

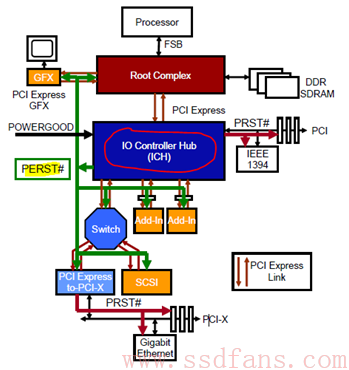

  • 以下图为例
  • 一个系统上电时，主电源稳定以后会有”Power Good”信号
  • 这时ICH就会发PERST# 信号给下面挂的PCIe SSD
  • 如果系统重启，Power Good信号的变化会触发PERST# 的Assert和De-Assert，就可以实现PCIe Device的Cold Reset
  • 如果系统可以提供Power Good信号以外的方法触发PERST#，就可以实现Warm Reset
  • PERST#信号会发送给所有PCIe Device，Device可以选择使用这个信号，也可以不理它
•
• 如果这块PCIe Device不支持PERST#信号，那上电时他会自动进行Fundamental Reset;
  • 那些特例独行，选择不理睬PERST#信号的Device，必须能自己触发Fundamental Reset
  • 比如，侦测到3.3V后就触发Reset （当Device发现供电超过其标准电压时，也必须触发Reset）

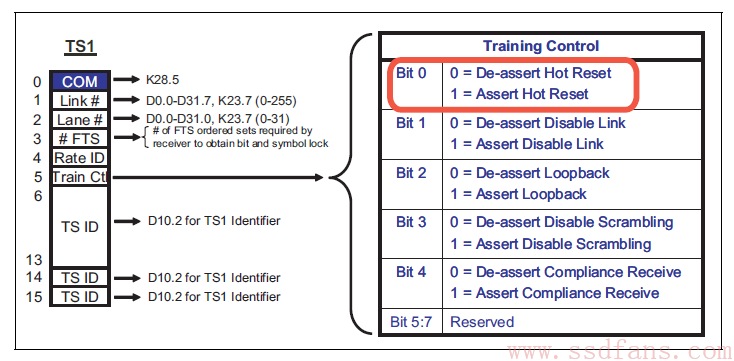

Hot Reset：通过Assert TS1的Symbol 5的Bit [0] 实现：

PCIe Device收到两个连续的带Hot Reset的TS1 后，经过2ms的timeout：

• LTSSM经过Recovery和Hot Reset State，最终停在Detect State （Link training的初始状态）
• Device所有的State Machine，所有的硬件逻辑，Port State和configuration register（Sticky bit 除外）全部回到初始值

当PCIe Device出现问题时，可以通过软件触发Hot Reset使其恢复,具体方法如下:

对 RC的Bridge Control Register Bit[6] – Secondary Bus Reset写’1’。

• RC会开始发带Hot Reset的TS1
• 2ms后Device会进入Hot Reset状态，此时LTSSM的状态变化是  L0 -> RCVRY -> HOTRESET

• 将RC的Bridge Control Register Bit[6] – Secondary Bus Reset清零， Device的LTSSM的状态变化HOTRESET -> DETECT

• 重新开始LTSSM进行Link Training

注：这个我觉得有点像SATA里面Host端通过Trigger OOB去修复Link上的一些问题

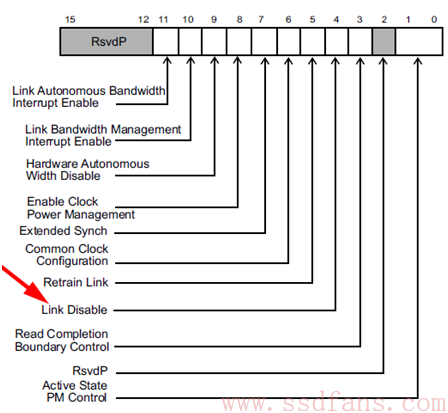

软件还可以通过设置Device的Link Control Register [2] – link disable bit 把Device disable掉。

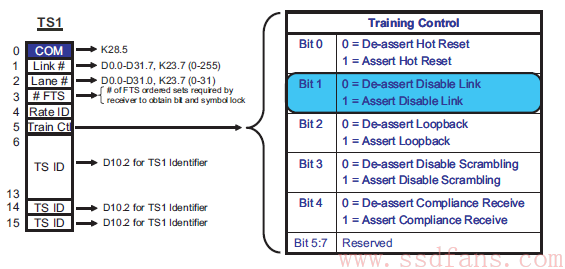

当Device的Link Disable bit被置上以后，会进入LTSSM Recovery State，开始向RC发送带Disable bit的TS1（这个动作只能由EP发起，RC端这个bit是reserve的）。

RC端收到这样的TS1以后，其物理层会发送LinkUp=0的信号给链路层，之后所有的Lane都会进入Electrical Idle。2ms timeout以后，RC会进入LTSSM Detect mode，但是Device会一直停留在LTSSM的Disable状态，等待重出江湖的那一天。

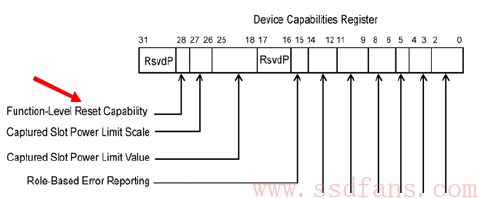

FLR （Function Level Reset）：PCIe Link就像一条大马路，上面可以跑各种各种的车，这些车就是不同的Function。如果某个Function出了问题，当然可以通过Reset整个Link的方式来解决，不过细腻的呆哥当然不会采取这种方法，他会使用Function Level Reset，哪里不舒服点哪里。并不是所有的Device都支持FLR，需要检查Device Capabilities Register[28]进行确认。

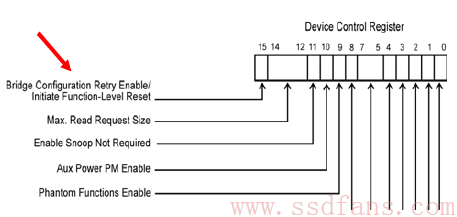

如果Device支持 FLR，那么软件就可以通过Device Control Register的[15]来进行Function Reset了

FLR会把对应Function的内部状态，寄存器重置，但是以下寄存器不会受到影响：

• Sticky bits – cold reset和warm reset都拿他们没辙
• HwIint类型的寄存器。在PCIe设备中，有效配置寄存器的属性为HwIint，这些寄存器的值由芯片的配置引脚决定，后者上电复位后从EEPROM中获取。Cold和Warm Reset可以复位这些寄存器，然后从EEPROM中从新获取数据，但是使用FLR方式不能复位这些寄存器。
• 一些特殊的配置寄存器，比如Captured Power, ASPM Control, Max_Payload_Size或者Virtual Channel
• FLR不会改变Device的LTSSM状态

FLR的时间：

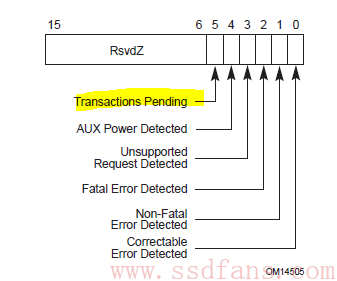

协议规定一个Function的Reset需要在100ms内完成。但是软件在启动FLR前，要注意是否有还没完成的CplD，遇到这种情况，要么等这些CplD完成再开始FLR，要么启动FLR以后等100ms以后再重新初始化这个Function。这种情况如果不处理好，可能会导致data corruption: 前一批事物要求的数据因为FLR的影响被误传给了后一批事物。
