面壁UNH IOL NVMe一致性测试之2 – Set/Get Feature Command

Group 1 Admin Command Set的第二项是Set/Get Feature command测试。

DW10的Feature Identifier (FID) 字段用于指定Feature，有效的Feature ID包括：

Set/Get Feature command一共有五个case：

Case1： SEL=000b；

Case2：SEL=001b；

Case3：SEL=010b；

Case4：SEL=011b；

Case5：SEL=Reserve Value；

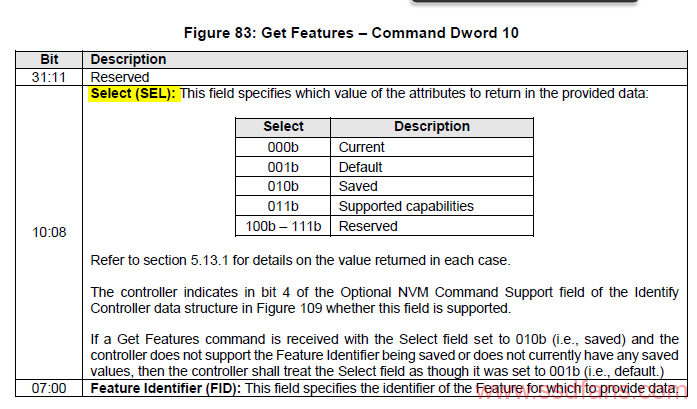

PS：SEL指的是Get Feature Command Dword 10的 [10:8]，如下图

各个case的具体方式如下：

Case1： SEL=000b；

• 测试方法：
  • 针对每一个feature

1. Host发送Get Feature command，将SEL设置为000b，并将FID字段设置为对应的feature ID；
2. 对于允许修改的Feature，Host发送Set Feature command进行设置；
3. Host发送第二个Get Feature command，同样将SEL设置为000b；

• 期望结果：
  • 针对每一个Get/Set Feature command，SSD正确返回CQ
  • 针对每一个Feature发送的Get Feature command，检查SSD返回的Feature信息是否正确
  • 检查第二个Get Feature command获取的信息与前面Set Feature command设置的匹配
  • 所有返回数据里Reserved字段应该为”0”

Case2：SEL=001b；

• 测试方法：
  • 首先检查ONCS（Optional NVM Command Support ）字段的bit4：
    • 如果该bit为1，说明SSD支持将Set Feature command的Save字段以及Get Feature Command的Select字段设置为非0值；
    • 如果该bit为0，本case无效
  • 针对每一个feature

1. Host发送Get Feature command，将SEL设置为000b，并将FID字段设置为对应的feature ID；
2. Host发送Get Feature command，将SEL设置为001b，并将FID字段设置为对应的feature ID；
3. 对于允许修改的Feature，Host发送Set Feature command进行设置
4. Host发送Get Feature command，将SEL设置为000b，并将FID字段设置为对应的feature ID；
5. Host发送Get Feature command，将SEL设置为001b，并将FID字段设置为对应的feature ID；

• 期望结果：
  • 针对每一个Get/Set Feature command，SSD正确返回CQ
  • 针对每一个Feature发送的Get Feature command，检查SSD返回的Feature信息是否正确
  • 步骤b和步骤d返回值应该不同
  • 步骤c和步骤e返回值应该相同
  • 所有返回数据里Reserved字段应该为”0”

Case3：SEL=010b；

• 测试方法：
  • 首先检查ONCS（Optional NVM Command Support ）字段的bit4：
    • 如果该bit为1，说明SSD支持将Set Feature command的Save字段以及Get Feature Command的Select字段设置为非0值；
    • 如果该bit为0，本case无效
  • 确定SSD的各个Feature是否支持Save，如果没有任何Feature支持Save功能，本case无效

1. Host发送Get Feature command，将SEL设置为000b，并将FID字段设置为对应的feature ID；
2. 对于允许修改的Feature，Host发送Set Feature command （将SV字段设为1）进行设置 （覆盖所有可能值）
3. Host发送Get Feature command，将SEL设置为010b，并将FID字段设置为对应的feature ID；
4. Reset SSD；
5. Host发送Get Feature command，将SEL设置为010b，并将FID字段设置为对应的feature ID；

• 期望结果：
  • 针对每一个Get/Set Feature command，SSD正确返回CQ
  • 针对每一个Feature发送的Get Feature command，检查SSD返回的Feature信息是否正确
  • 第二个Get Feature Command返回的Feature信息，与前面Set Feature command设置的匹配，并且重启之后值不变；
  • 所有返回数据里Reserved字段应该为”0”

Case4：SEL=011b；

• 测试方法：
  • 首先检查ONCS（Optional NVM Command Support ）字段的bit4：
    • 如果该bit为1，说明SSD支持将Set Feature command的Save字段以及Get Feature Command的Select字段设置为非0值；
    • 如果该bit为0，本case无效
  • 针对每一个feature

1. Host发送Get Feature command，将SEL设置为011b，并将FID字段设置为对应的feature ID；记录Dword 0的bit 0,1,2并返回；
2. Host发送Set Feature command （将SV字段设为1）进行设置；
3. Host发送Get Feature command，将SEL设置为000b，并将NSID设置为1；
4. Host发送Get Feature command，将SEL设置为000b，并将NSID设置为0；
5. Host发送一个有效的Get Feature command，将SEL设置为000b，然后发送一个有效的Set Feature command修改该Feature

• 期望结果：
  • 针对每一个Get/Set Feature command，SSD正确返回CQ
  • 针对step b, 如果CQ的Dword 0的bit 0为0，SSD返回 “Invalid Field’”，如果bit 0为1，命令应该执行成功；
  • 针对step c，如果CQ的Dword 0的bit 1为0，SSD返回 “Invalid Field’”，如果bit 1为0，命令应该执行成功；
  • 针对step d，如果CQ的Dword 0的bit 1为0，SSD返回 “Invalid Field’”，如果bit 1为0，命令应该执行成功；
  • 针对step e，如果CQ的Dword 0的bit 2为0，SSD返回 “Invalid Field’”，如果bit 2为1，命令应该执行成功；

Case5：SEL=Reserve Value；

• 测试方法：
  • 针对每一个feature，Host发送Get Feature command，将SEL设置为111b
• 期望结果：

SSD返回CQ，Status Code =02h （”Invalid Field in command”）
