技嘉X470 Aorus Gaming 7 Wi-Fi专门针对那些希望充分利用AMD最新AM4芯片组X470优势的游戏玩家。 与大多数主要供应商一样，技嘉已经将其游戏系列划分到Aorus品牌下，技嘉包括支持RGB的组件，它的风格比普通系列产品更具侵略性。 Gaming 7希望把Aorus推向一个品牌，并保留了技嘉产品一直备受追捧的永恒美学和风格。

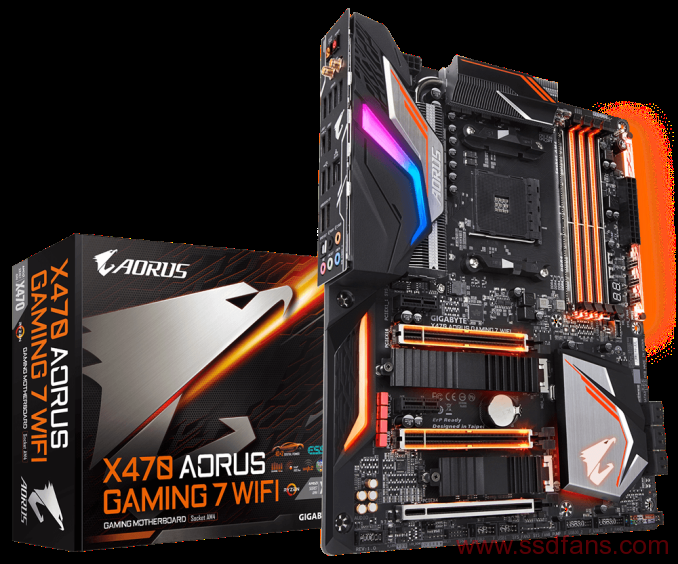

技嘉X470 AORUS GAMING 7 WIFI主板评测

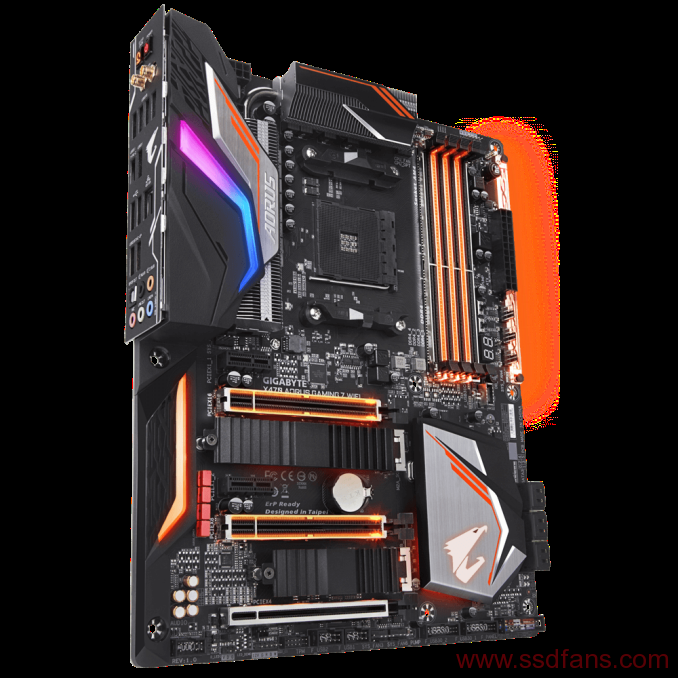

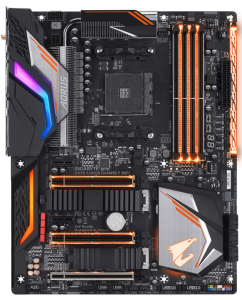

技嘉 X470 Aorus Gaming 7 Wi-Fi是一款优质产品，主要面向追求各种流行功能的游戏玩家，如RGB背光，大功率传输散热器，以及开箱即用的DDR4-3600支持。 技嘉 X370系列产品的最大改进是增强型功率输出散热器，X470与老一代X38主板一样，直接采用大型铜热管和堆栈铝鳍片阵列散热方式。AMD技术日前一天，当2018年国际消费电子展上的技嘉展台揭幕时，新散热器获得了好评。
X470 Gaming 7是技嘉的旗舰AM4主板，价格方面，旨在为用户提供优质主板，与ASUS和华擎为其领先板充电等公司相比，成本更低。
X470 Gaming 7虽然不是任何意义上的预算板（240美元），但控制器的选择影响了X470 Gaming 7的成本。单个RJ45 LAN端口由标准的Intel I211-AT GbE LAN芯片供电，而板载音频具有更新的Realtek ALC1220-VB音频编解码器；除了编解码器之外，还有一个单一的ESS SABRE 9018 DAC，用于更加明确的音频范围，并且只需一个编解码器即可在板上加速游戏。 虽然这款最新AM4版本支持蓝牙5，但X470 Gaming 7采用内置2T2R Wi-Fi，由于英特尔新的9260NGW 802.11ac Wi-Fi模块与11ac和160 MHz无线信号的Wave 2兼容性的集成；Wave 2兼容设备提供MU-MIMO功能，与802.11ac Wave 1相比，吞吐量提高了3倍。
从X370到新的X470芯片组的主要改进是内存兼容性，以及运行速度更快的DDR4的能力。 这一点很明显，因为X470 Gaming 7支持DDR4内存，速度高达DDR4-3600，最大容量支持64 GB的4个DRAM插槽; X470 Gaming 7 Wi-Fi确实支持ECC内存，但仅适用于非缓冲模块。
在存储方面，技嘉 X470 Gaming 7 Wi-Fi共有6个SATA 6 GB / s端口，允许用户运行RAID 0,1和10阵列。该主板的前身X370（技嘉 AX370 Gaming K7）具有单个U.2端口，技嘉在X470 Gaming 7也实施了一个端口。相反，两个M.2插槽同时提供对NVMe PCIe的支持，带有两个插槽的x4和SATA固态硬盘具有独特的时尚和功能性M.2散热片。
X470 Gaming 7 Wi-Fi性能的最大胜利来自Handbrake视频转换测试，它一直表现良好，甚至可以在所有以前测试的AM4板上输出H.264 HQ测试中的最佳结果。另一个积极的结果是在邮件发送时间内，可以获得低于16秒的冷启动时间。在全面性能竞争中，Gaming 7 Wi-Fi无法提供优质产品所应具备的所有性能：WARHAMMER比我们测试的其他产品平均低3帧以上。
技嘉 X470 Gaming 7 Wi-Fi凭借其老式风格的单片电源散热器，高级（纸上）板载音频组件选择以及英特尔新推出的9260NGW 802.11ac Wi-Fi Wave 2，在AM4市场上彰显其权威 性。 它拥有您所期望的RGB顶级高端产品的性能，也许唯一被忽视的区域是10G以太网，这一价格肯定会超过技嘉设定的240美元要价。考虑到技嘉以前的旗舰AM4型号仍然保持在210美元，240美元的推出价格似乎也相当合理。由于音频通常被忽略，技嘉是少数关注旗舰型号的供应商之一，它在这里展示了新的Gaming 7。
随着新的Ryzen 2处理器的推出，对AM4芯片组上进行了各种更新。套接字仍然是相同的（AM4），AMD坚持承诺拥有一个持久的套接字系列。 上一代X370芯片组仍然存在芯片组相对连接，例如六个SATA 6 Gbps端口和USB 3.1 Gen 2。 这些新主板的主要优点之一是它们不仅向后，而且向前兼容。 这意味着最新固件安装在第一代AM4主板上，包括A320，B350和X370，第一代和第二代Ryzen处理器都可以工作。
X470优于X370最显著的一点是优化更快的内存。 虽然B350 / X370在发布时存在许多内存兼容性问题，而这些问题主要是通过一系列固件更新来解决的，但官方支持仍然限制在DDR4-3200。 这次Zen微架构转向新的12nm制造工艺已经取得了一些进展，关于更多信息，您可以查看我们的Ryzen 2000系列评测。 即使使用技嘉 X470 Gaming 7 Wi-Fi，Ryzen的第二代处理器也支持速度高达DDR4-3600的内存，这显示AMD已经从他们之前的错误中吸取了教训，与制造商合作消除兼容性问题。
X470平台的另一个主要优势并不是全新的，但新的X470芯片组支持新的StoreMI软件，该软件本质上是Enmotus Fuzedrive存储加速软件的重塑版。 这方面的潜在用途是通过缓存增加已经使用的机械存储，或者采用SSD（NVMe或SATA）和DRAM等存储和存储器，并将它们组合在一起。这样做的好处是可以更快地访问存储的密钥和重要文件，软件可以优化应用的位置。
为了获得高性能，较新的X470芯片组在负载时也比旧芯片组（6.8W）的消耗功率（4.8W）少。
使用Ryzen 7 1700进行超频
随着新芯片组的推出，特别是与特定的英特尔芯片组相关，超频参数以及超频方式通常会有所改变; 这种改变通常很小，但有时候规模较大。新X470芯片组发布的同时还有一个好消息是，与AM4超频相比没什么不同。从电压到乘法器，再到超频基准时钟和Ryzen处理器都是相同的。
我们特别推出的AMD Ryzen 1700八核处理器样品在超频空间方面肯定不算“好”，但即使是最基本的兼容主板，也能在1.375 V下实现3.90 GHz。 这在Prime95和OCCT下完全稳定，在使用更好的功率输出和组件的电路板上，可以减少使用电压的小幅降低。除了最差的Ryzen芯片之外，很容易实现3.90 GHz的超频。

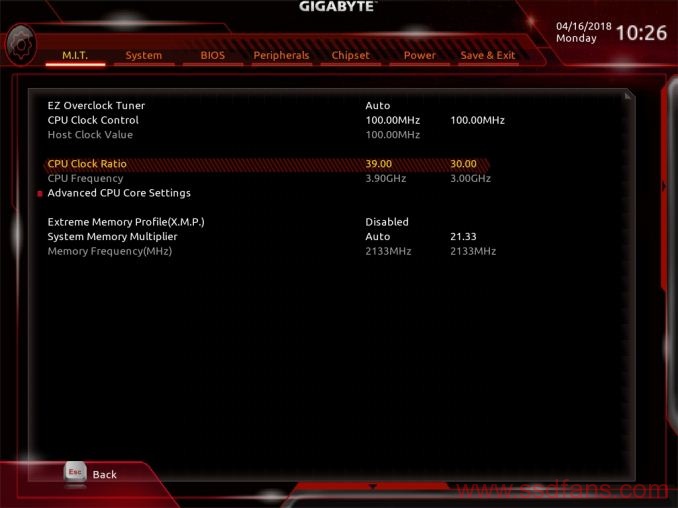

只有CPU核心比率（x39乘数）和CPU Vcore电压手动设置为1.375 V下，系统启动到Windows 10没有问题，并且在整个压力测试和POV-Ray内稳定。 在BIOS内设置1.375 V时，CPU-Z在最大负载下读出CPU核心电压1.385 V.

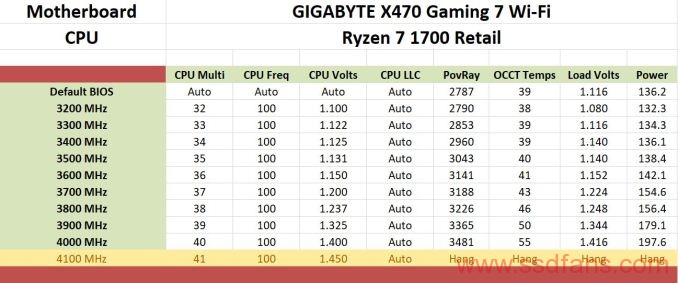

超频结果
回顾Biostar X370GTN评测，至少在我们迄今为止测试的电路板上，Ryzen 7 1700 CPU确实有3.9 GHz和4.0 GHz之间的限制。这取决于silicon lottery，并且当向上移动不同的步骤时，特别是在3.70GHz以上时，存在电压与温度的急剧斜坡的组合。
虽然使用我们的Ryzen 7 1700（299美元）处理器可以管理4.0 GHz的超频，但是在布丁中证明从3.90 GHz到4.0 GHz提供了良好的性能，这种良好的性能需要以热量和总功耗为代价。
