1.支持家族系列和通用信息
1.1 支持家族系列
PC-3000 SSD 2.4.5为例，目前支持如下
Marvell VanGogh \ VanGogh 2 family (88SS9174, 88SS9187, 88SS9189, 88SS9190, 88SS1074)
- Crucial M4;
- Crucial C300;
- Crucial C400
- Crucial M500
- Micron C400;
- Micron C300;
- Intel 510;
- Plextor M3;
- Plextor M3 Pro;
- Plextor M5S;
- Plextor M5 Pro;
- Plextor M5 Pro Extreme;
- Crucial M550;
- Crucial MX100;
- Crucial MX200;
- Sandisk X300;
- Sandisk Ultra II (Including Marvell 88SS1074 modification!);
- Sandisk Ultra Plus;
- Sandisk Genesis;
- Sandisk Vulcan;
- Sandisk X110 (M.2 2260)
1.2 通用信息
1.2.1 关于Marvell Van Gogh家族的一般信息
Marvell Van Gogh驱动器家族系列目前是三代SSD产品。第一代包括Crucial C300和Micron C300；第二代M4(C400)；第三代为 M500 。
所有这些驱动器都是基于两代Marvell控制器：С300和M4(C400)基于Marvell 88SS9174，M500 基于Marvell 88SS9187。
控制器支持硬件加密并主动加密用户数据。这意味着用户数据保存到存储器芯片前，控制器对其进行加密。PC-3000 SSD通过工厂模式，可以解密恢复部分或全部SSD映像文件，这个方法不需要拆焊NAND闪存芯片。
1.2.2 驱动器初始化
每次Marvell Van Gogh驱动器通电，它们需要通过3个主要的初始化阶段：
1）从控制器的内部ROM加载内核固件，执行基本初始化。
2）它们从外部ROM（NOR闪存芯片）加载固件bootloader。这个部分的目的是
初始化在第一阶段尚未完成初始化的系统，并加载到内存。
3）加载主固件部分，加载和初始化服务模块。
如果期间报错将使功能受限。
内核固件控制下的驱动操作：在实用程序中，该模式称为安全模式。在这个模式下，驱动器会对大多数ATA命令（包括读取设备ID的0xEC命令）进行报错响应。只有加载固件指令可用。执行时，它将固件加载到驱动器的RAM并执行。通常，当NOR闪存芯片损坏和bootloader程序损坏时，驱动器处于安全模式下。
bootloader控制下的驱动操作：特征在于有限的支持指令。此阶段如果读取设备ID时驱动器返回特定字符串“Micron Loader”，有此类型提示最有可能是固件模块损坏或丢失。
在正常操作模式下，驱动器通常支持与其对应的完整指令集并返回标准ID。如果过程中遭遇错误会使功能受限。最典型的就是在数据读取或写入时提示中止错误（ATA状态寄存器中被设置Err位和错误寄存器被设置Abrt标志）。
该家族系列中的工厂模式功能在主固件中实现。因此，驱动器必须完成加载固件的动作。如果在BUSY状态下不受支持。
2.常见故障
2.1 读/写数据时出现错误
这是Marvell Van Gogh SSD最常见故障问题之一。可能是由于密码保护或固件模块损坏导致。
因此您首先必须确定驱动器是不是被安全锁定。要做到这一点，读取其ID并检查相应的字段值就够了。如果驱动器被锁，使用解锁功能即可。
如果驱动器真的发生故障，可能有几个选项：
维修 这种情况很简单 – 实用程序提供“低级格式化”工具。该程序将格式化并初始化驱动器的服务区域。功能将在低格之后恢复。
警告！低级格式化不可逆地破坏存储在闪存芯片中的所有用户数据！
数据恢复 要恢复数据，您将需要数据提取器套件。实用程序提供了两种读取逻辑映像方法：使用工厂模式指令读取和基于映射表的读取。默认程序采用工厂模式指令读取。基于映射表的读取模式需要首先构建映射。
因此，要恢复数据，您必须执行以下步骤：
1）启动实用程序。
2）选择逻辑映像读取方式，构建映射。
3）在数据提取器中创建一个任务并启动数据保存。
一旦所有的用户数据被保存，您可以按照上述修复方法进行修复。
2.2 容量为零
这种故障通常与配置模块的损坏有关。 2.1节的维修方法在这种情况下同样适用。除了一个例外，
使用工厂模式指令的读取逻辑映像很有可能不可用。因此要恢复数据，您将必须采用以下过程：
1）启动实用程序。
2）构建映射。
3）将逻辑映像读取方式切换为基于映射表的读取。
4）在数据提取器中创建一个任务。
5）进行数据保存。
恢复用户数据后，您可以通过运行“低级格式化”来修复故障
2.3 读取驱动器ID时出现错误
这种故障是在内核固件控制（安全模式）下运行的驱动器典型特征。通常是由于存储在SPI NOR闪存芯片中的固件模块损坏或与物理芯片的故障有关。
要启动这样的驱动器，您必须强制加载相应的固件模块，然后驱动器会恢复正常。必要的流程如下：
1）启动实用程序时不读取设备ID。

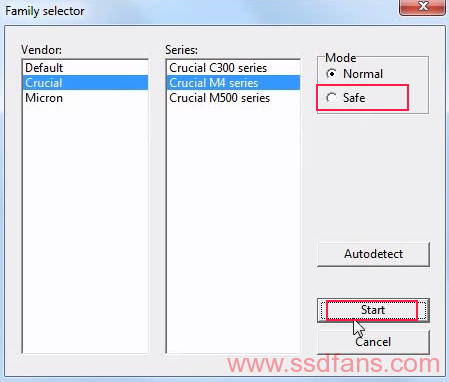

2）将模式切换到安全模式下。
3）按“开始”按钮。
一旦实用程序启动，与驱动器匹配的固件将被加载到设备。没有其他问题的话，驱动器功能正常，直到关机。重新上电需要重新加载。
2.4 驱动器无法就绪
这个问题有可能是由于严重的驱动器损坏导致的。不过它们相当罕见。
3.Marvell Van Gogh 案例

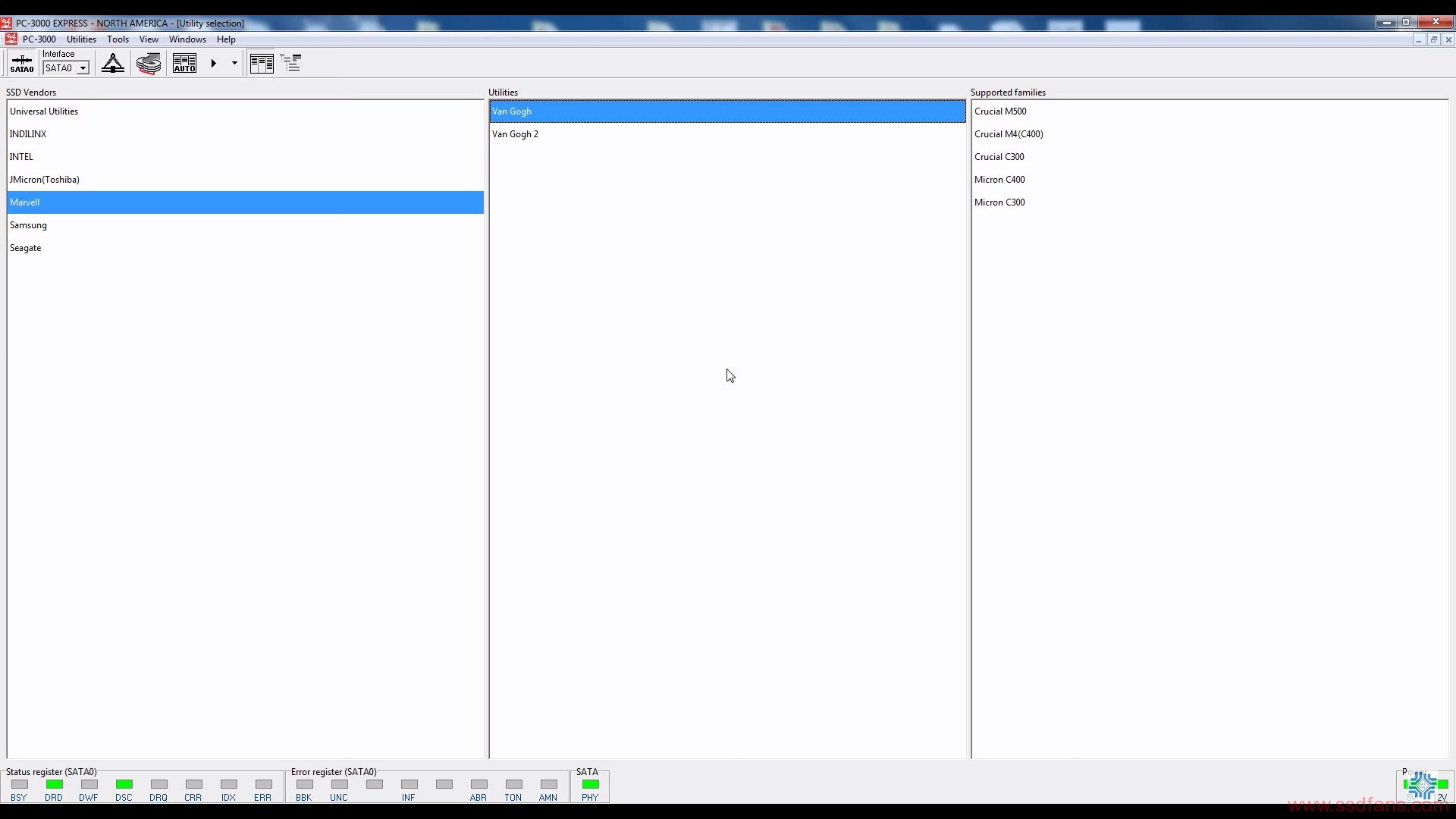

进入Marvell 程序

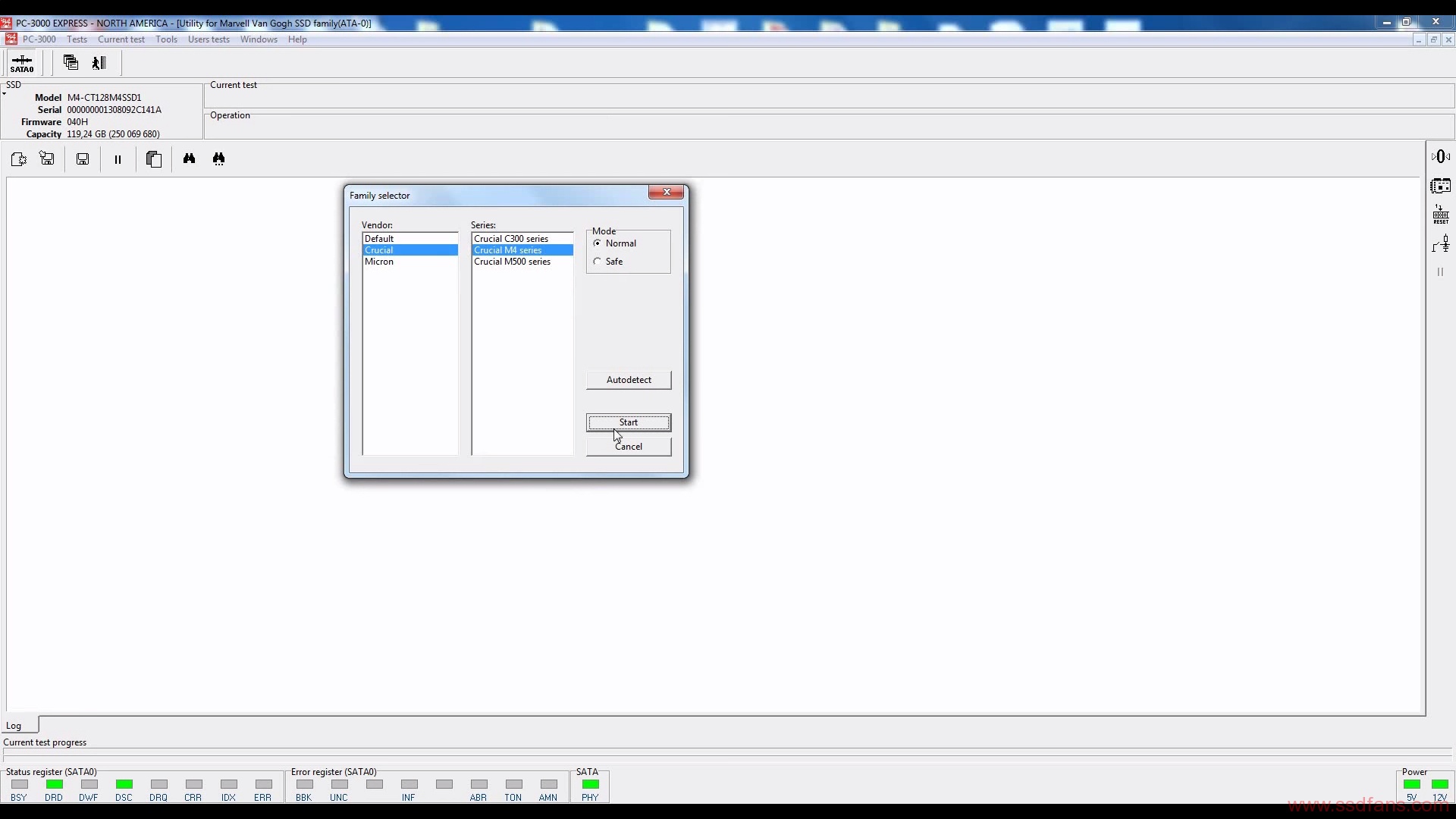

选择系列

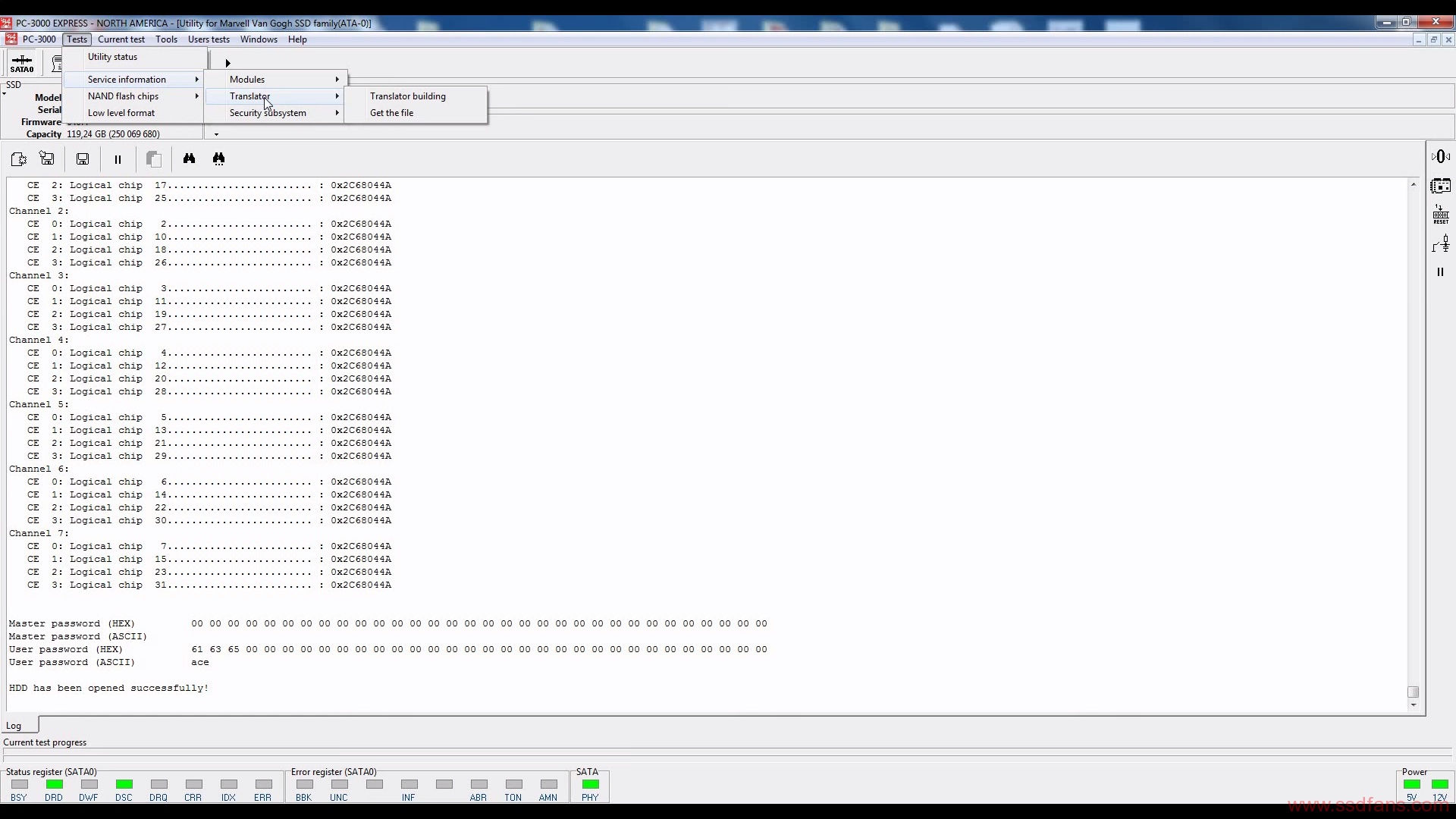

选择“建立映射表”

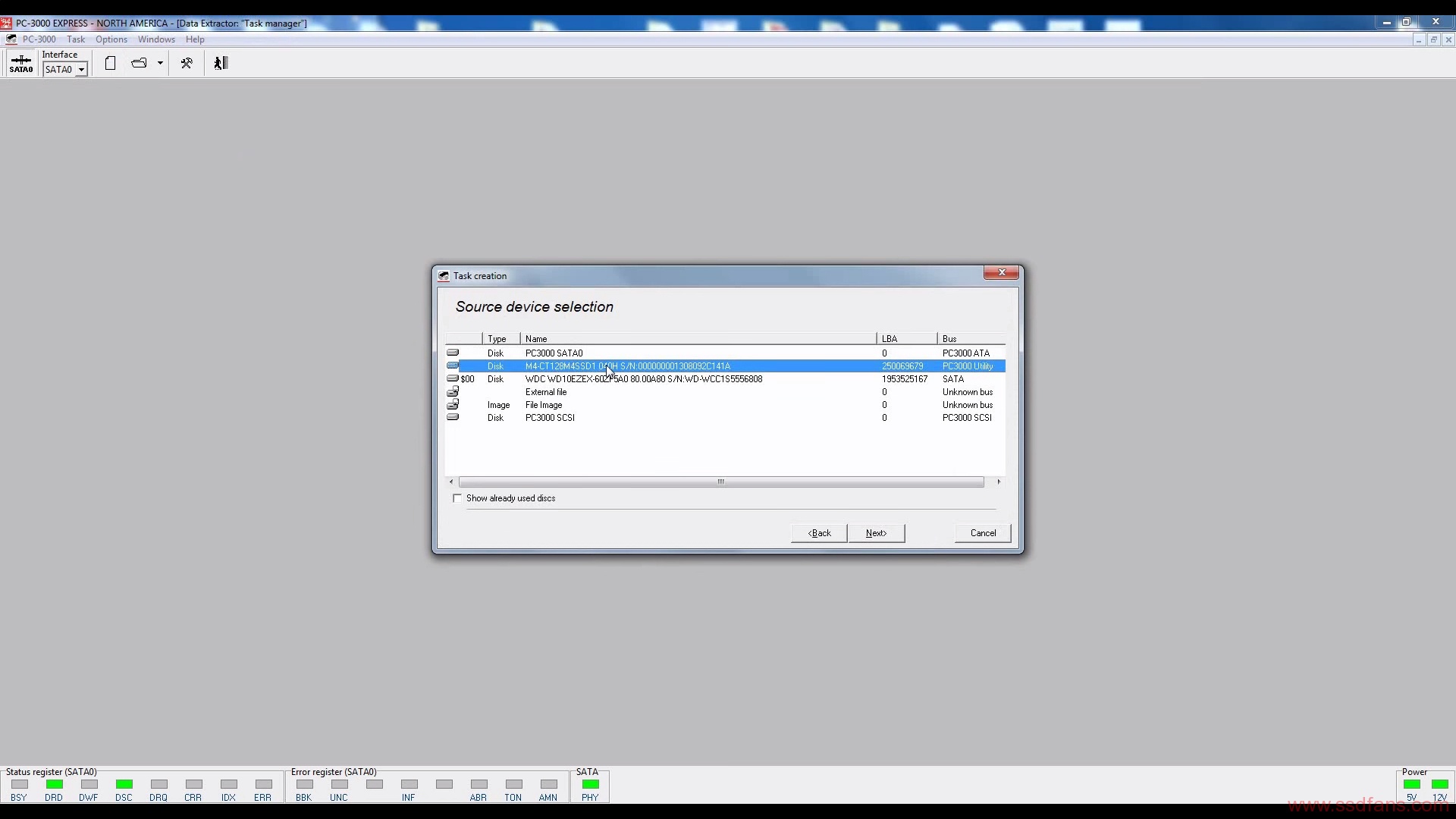

DE中选择Active Utility source

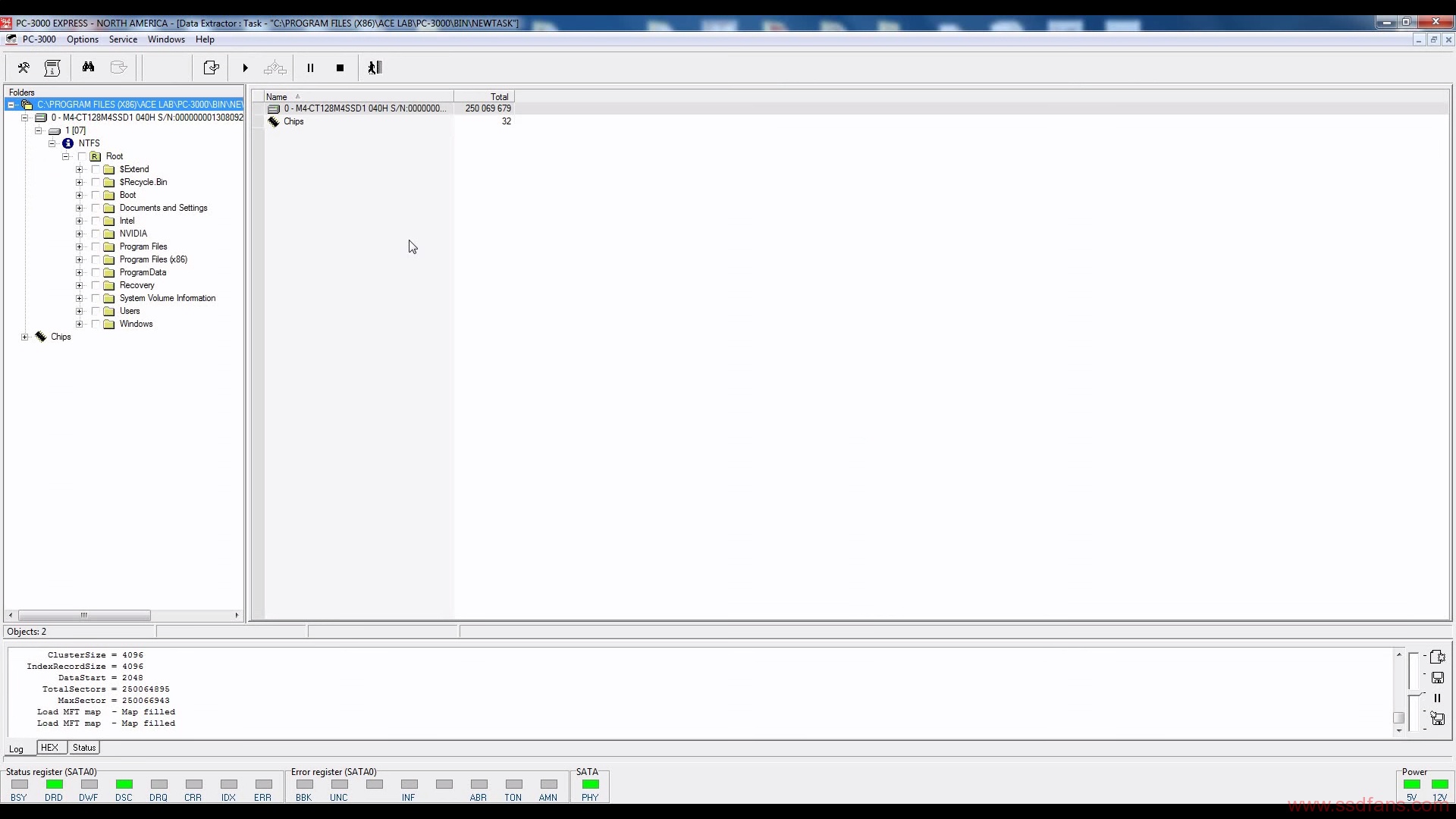

进入DE提取数据
