1.支持家族系列和通用信息
1.1支持家族系列
PC-3000 SSD 2.4.5为例,目前支持如下
Indilinx Barefootfamily (IDX100XXXX)
§ OCZ Vertex 1;
§ OCZ Solid 2 series;
§ Crucial M225;
§ Corsair Extreme series;
§ ALLOTHER DRIVRES BASED ON IDX1xXX CPU!!!
1.2通用信息
该系列有一个特性:控制器内的掩膜ROM支持非常强大的工厂模式。
驱动器通电时,经过几个阶段:
1)从内部ROM(内核)加载固件,并将控制权交予它。
内核初始化,测试内部系统;
内核检查主固件,并启动加载到驱动器RAM。
2)加载到驱动器RAM中,则开始执行
驱动器加载并校验映射表和其他固件模块(Security,S.M.A.R.T等)
初始化完成后,驱动器进入默认工作模式
掩膜ROM中的固件提供了许多底层功能,允许工程师测试了解设备,重新格式化服务区(低级格式化),修复损坏固件
模块,更新固件甚至访问用户数据。此模式谓之“工厂模式”。

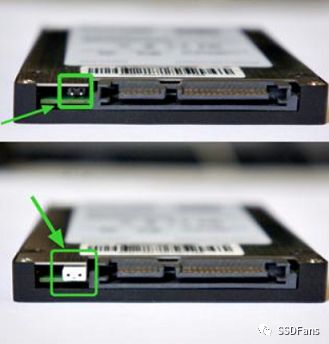

可以通过短接跳线或开关激活工厂模式,如果由于某些原因(比如固件丢失或损坏)无法加载主固件,驱动器也可能停留在工厂模式。在工厂模式下,无论实际设备型号如何,在device model一栏都将显示以下字符串“YATAPDONGBAREFOOT-ROM”
2.常见故障
现在让我们来讨论Indilinx Barefoot SSD系列中最常见的问题。
2.1驱动器无法就绪
根据ACE开发人员和工程师的经验,这个问题是最常见的问题。有可能由物理或逻辑问题引起。在有逻辑问题的驱动器的情况下,建议遵循以下模式:即将驱动器切换到工厂模式,启动程序,自动构建映射,之后在数据提取器中启动数据恢复任务。
在物理损坏的情况下,您必须首先找到并修复驱动器的损坏才能使用实用程序。修复的描述超出了本文的范围,因此这里不再赘述。
2.2尝试读/写数据时出现错误
首先检查驱动器是否受密码保护,为此,需要执行以下步骤:
1)将驱动器切换到工厂模式。

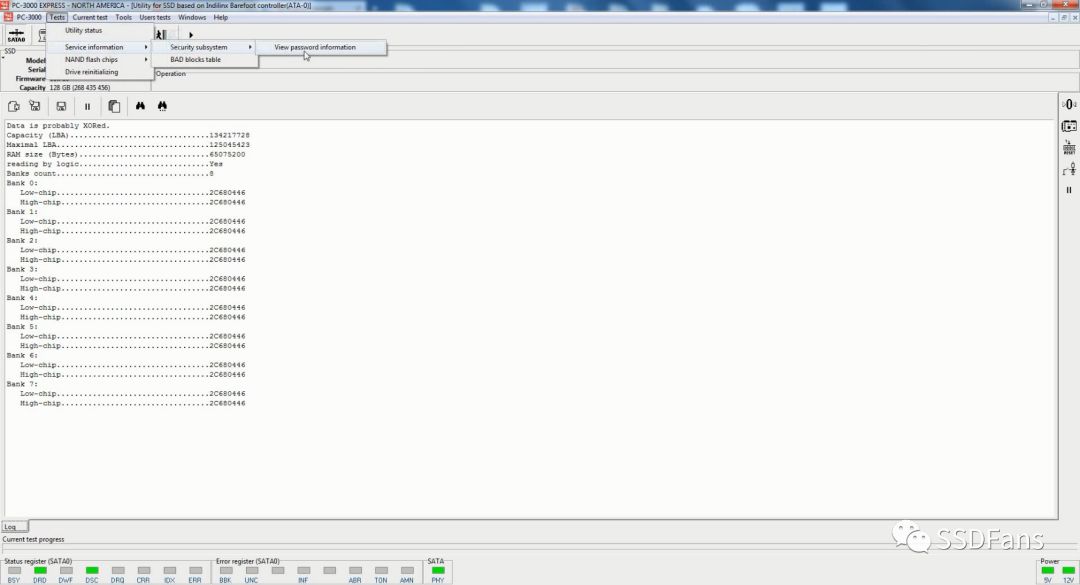

2)启动实用程序并使用命令“查看密码信息”。
3)将驱动器重新切换到标准模式(关闭电源,取下跳线并打开电源)。
4)尝试使用获得的密码解锁驱动器。
如果成功,驱动器将可以访问数据。如果不是由密码保护引起的,则执行标准数据恢复流程。
3.案例分析
进入程序

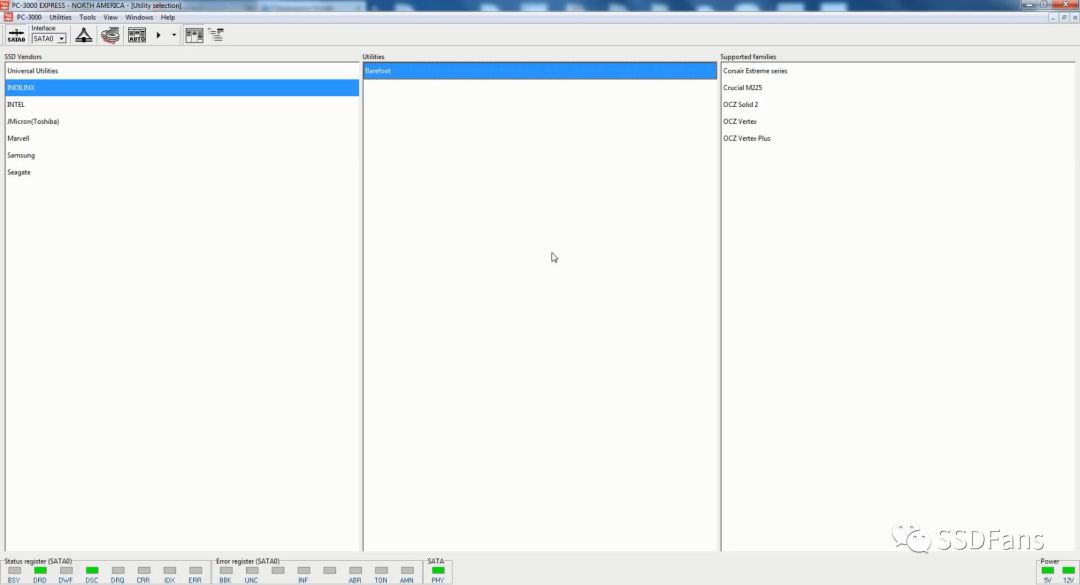

选择菜单

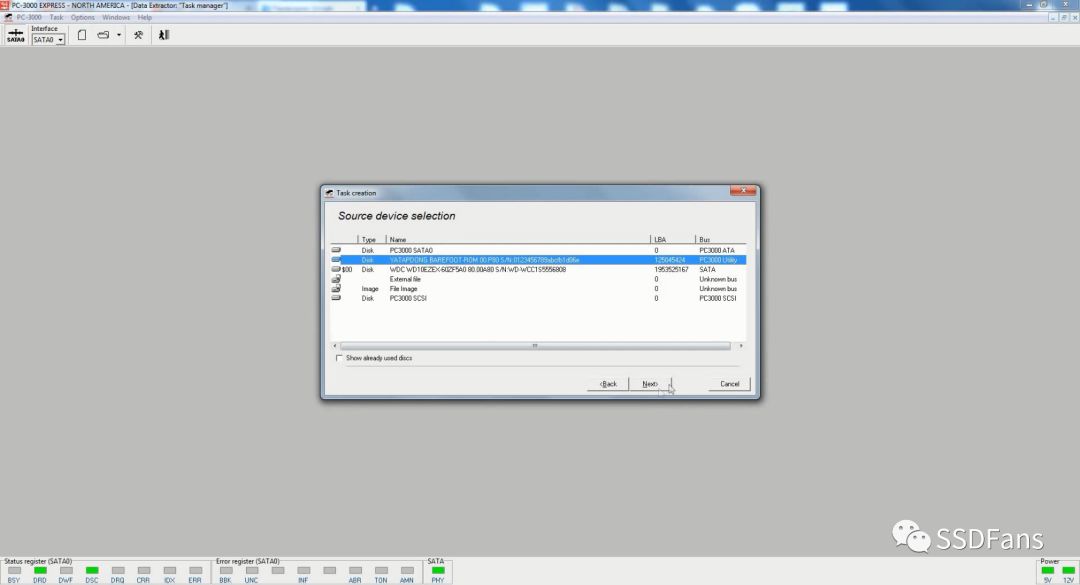

创建DE任务

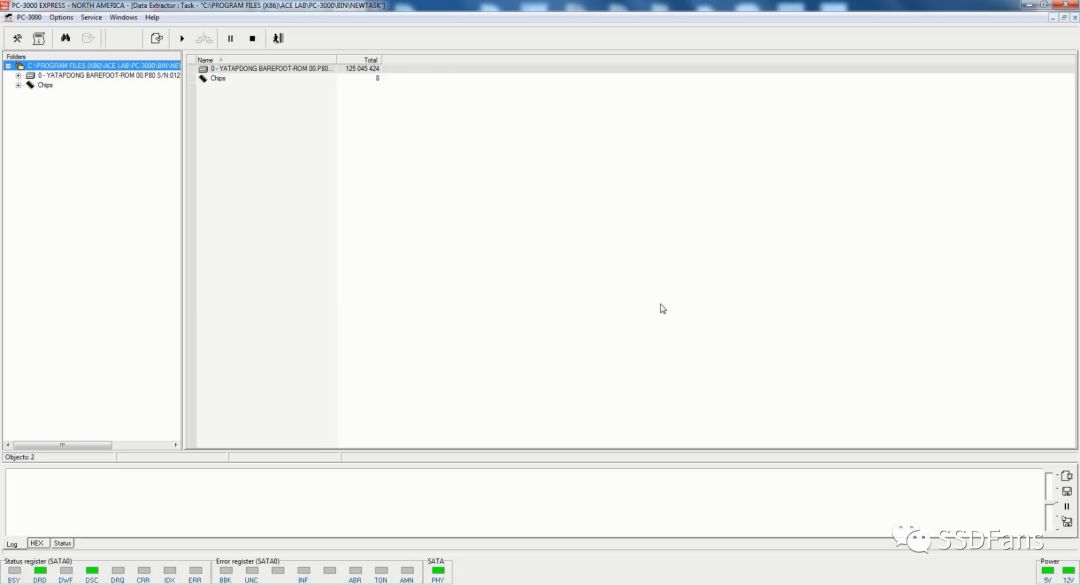

提取数据
