面壁UNH IOL NVMe一致性测试之14 – Atomicity Parameters

Group 2 NVM Command Set的第8项是Atomicity Parameters

测试步骤：

1. Host针对每一个namespace发送Identify command （CNS=00h），获取Identify Namespace data structure；
2. Host发送Identify command （CNS=01h），获取Identify Controller data structure；
3. 解析并获取: AWUN, AWUPF, ACWU, NAWUN, NAWUPF, NACWU, NABSN, NABO, NABSPF 值

期望结果：

1. 检查NABSN是否为非零值，否则本测试无效；
2. 确认各值符合以下要求：
   1. WUPF <= AWUN
   2. NAWUN >= AWUN
   3. NAWUPF >= AWUPF
   4. NAWUPF<= NAWUN
   5. NACWU>=ACWU
   6. NABSN>=NAWUN
   7. NABO<=NABSN
   8. NABO<=NABSPF
   9. NABSPF>=NAWUPF

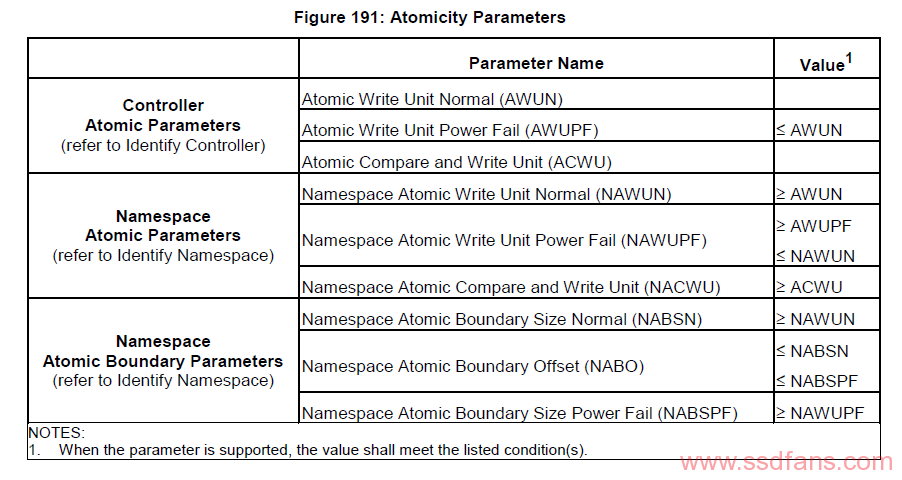

PS：各参数定义与关系可以参考下表

Group 2 NVM Command Set的第9项是AWUN/NAWUN

Case1: Atomic Boundaries Not Supported (NABSN/NABSPF=0)

测试步骤：

1. 确认NABSN和NABSPF值均为0，如果不是本测试无效，应该测试case2；
2. Host发送2个write command（command A和command B）给SSD，长度为4个logic block （如果logic block=512B，write command的传输数据为2K；如果logic block=4K，write command的传输数据为16K），Command A数据pattern为FFFFh，写入LBA 0~3，Command B数据pattern为AAAAh，写入LBA 1~4；
3. 向所有Namespace做相同操作；

期望结果：

1. 以下两种结果均为Pass，其他结果为fail
   1. LBA 0-3 的数据为FFFFh，LBA 4的数据为AAAAh
   2. LBA 0的数据为FFFFh，LBA 1~4的数据为AAAAh

Case2: Atomic Boundaries Supported (NABSN!=0)

测试步骤：

1. 确认NABSN为非零值，否则本测试无效，应该测试case1；
2. Host发送2个write command（command A和command B）给SSD，以NABSN的1/2长度为单位，Command A发送4个单位的FFFFh，command B的LBA比command A后移1/2个NABSN长度，发送4个单位的AAAAh，全部数据覆盖SSD上5个1/2NABSN长度；
3. 向所有Namespace做相同操作；

期望结果：

1. 以下两种结果均为Pass，其他结果为fail
   1. 前4个1/2NABSN长度区域的数据为FFFFh，最后1个1/2NABSN长度区域的数据为AAAAh；
   2. 第1个1/2NABSN长度区域的数据为FFFFh，后4个1/2NABSN长度区域的数据为AAAAh；

Group 2 NVM Command Set的第10项是AWUPF/NAWUPF

测试步骤

1. 设置SSD使其AWUPF/NAWUPF值>2个logic block大小；
2. 发送Read command读取LBA 0~1；
3. Host发送1个write command，数据长度为2个logic block大小，数据pattern为AAAAh，写入LBA0~1写入，在命令完成前，执行Power Fail；
4. 进行PCIe Link reset，并使SSD恢复到正常工作状态；
5. 发送Read command读取LBA 0~1；

期望结果：

1. 以下两种结果均为Pass，其他结果为fail
   1. LBA 0~1数据为AAAAh；

LBA0~1数据为原始值；
