挑战硬件的物理极限总是一件有趣的事，Preferred Networks公司正在做的事着实震惊了很多人。Preferred Networks公司是从东京大学(Tokyo University)衍生出来的，它正在将几个大芯片植入一张PCIe卡中，以实现峰值性能和峰值功率。他们已经准备将超过10,000张芯片部署到一台定制的超级计算机中。

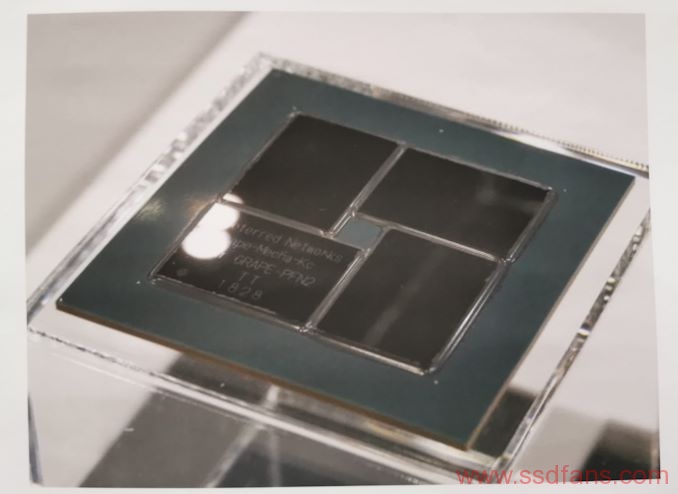

让我们从7225平方毫米的包装开始。这是典型的BGA封装，带有其他6457个引脚。封装内有四个基于TSMC 12FFC的硅芯片，每个硅芯片面积为756.7 mm2（32.2 mm x 23.5 mm），这意味着该处理器总计有3026.8 mm2的硅。这与高端计算GPU中使用的800 mm2的硅以及高端EPYC CPU中使用的1000 mm2以上的硅相差甚远。这实在是一个令人难以置信的数字，特别是对于要插入PCIe卡的产品而言。

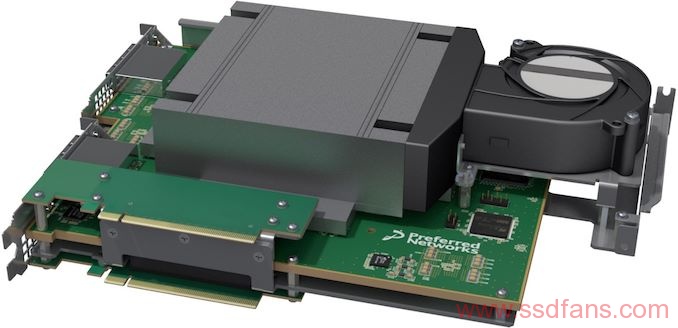

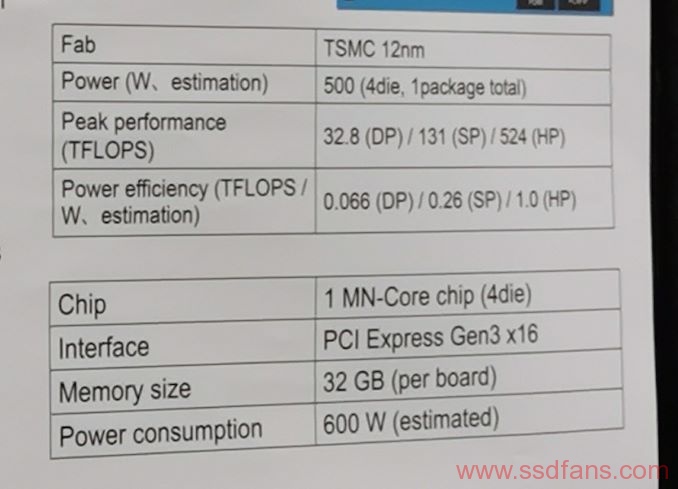

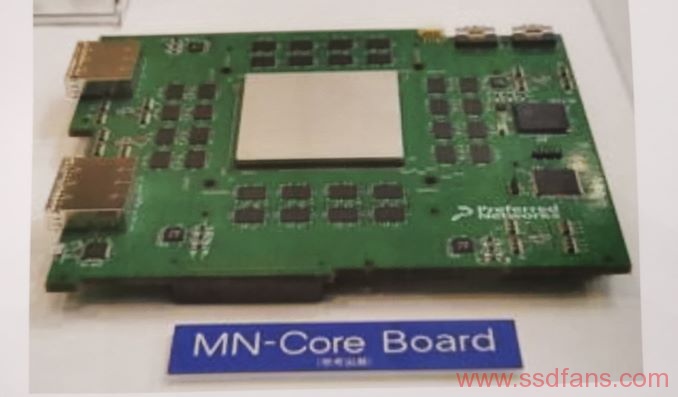

与相关的散热片一起，芯片位于32GiB某种形式的存储器所包围的PCB上。整个设备是一个深度学习加速器，旨在为性能和功率提供关键指标。在半精度(FP16)的524万亿次浮点运算性能下，该芯片还有一个500W的TDP，这意味着该芯片的目标达到了每瓦1.05 TFLOPs。在0.55 V时，这意味着芯片在负载时拉近1000安培，因此需要自定义PCB设计，但仍可通过PCIe启用。该卡是扩展的PCIe设计，具有强制冷却功能（即使在服务器中也是如此），并将安装在7U机架式机箱中。每个服务器都是一个双插槽CPU，最多可包含四个卡，从而提供2个半精度DL计算的PetaFLOP。通过卡上的散热，现在每张卡在服务器内部的最大功率为600W。
该芯片是MN-Core系列的一部分。Preferred Networks是一家专门制造有特定需求的私有超级计算机的公司。自2014年成立以来，该公司已投入1.3亿美元资金，其中近9700万美元来自丰田。从2017年起，Preferred Networks公司已经为东京大学建造了三台人工智能超级计算机，大部分使用P100和V100 NVIDIA加速器，最新的MN-2使用了1024个V100 SXM2部件，达到了128 PetaFLOPs。这款新芯片位于Preferred Networks最新的MN-3超级计算机的中心，将是第一个采用定制芯片的。
MN-3将在每台7U服务器上配置4个这样的芯片，使性能提高到2.1 PF。每个机架将有4台服务器，大约300个机架，4800个网核板。这将提供2.5 ExaFLOPs的总半精度峰值性能。Wikichip的David Schor估计总耗电量约为3.36兆瓦，比市场上其他系统的效率要高得多。MN-3预计将于2020年投入使用。
戴维（David）还对这种芯片的结构做了一些挖掘。从图片中，我们可以在芯片上清楚地看到单词’ GRAPE-PFN2 ‘，它代表GRAPE（东京大学内部硅项目的名称）和PFN2（或首选网络）。东京大学在GRAPE旗下有许多定制的芯片项目：可以用于重力计算，多物体计算和分子动力学等。Preferred Networks团队的成员以前曾在GRAPE-DR物理协处理器上工作，包括Hiraki教授，这就是为什么超级计算中显示的架构图如此相似的原因。

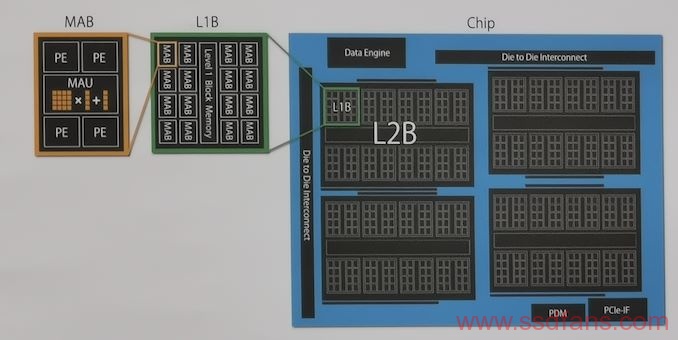

每个芯片都包含两个管芯到管芯的互连，并与一些调度引擎，PCIe架构配合使用，，计算在四个大的“二级块(L2Bs)”中进行。每个L2B有8个L1B和一个共享缓存，L1B内部有16个矩阵运算块(abs)和一个L1共享缓存。每个MAB有四个处理引擎(PEs)和一个矩阵运算单元(MAU)，它似乎是为执行矩阵乘法和加法而构建的。一个裸片总共将具有512个MAB，其中包括2048个PE和512个MAU。因此，整个芯片将具有2048个MAB，8192个PE和2048个MAU。不断扩大规模，显然可以实现高性能数字。通常，所有这些单元都以16位工作，尽管结合PE意味着可以实现更高的精度。
Preferred Networks没有计划出售这些芯片或服务器。他们心中有一个特定的客户，并且很可能通过与该合作伙伴的深度集成来构建软件堆栈。但是，每个芯片3000的硅面积为3000 mm2吗？每个芯片500W？疯了！！！
