数据恢复实验室的基本工具

原创内容,转载请注明:  [http://www.ssdfans.com]  谢谢!

作者 Modder



前言

:利用工作之余,翻译了PC3000技术博客的五篇数据恢复基础文章,有助于您构建自己的数据恢复工作室,具体目录如下,由于水平有限,不免有纰漏之处,希望读者给予指正!

1.ACE Lab产品的最佳PC配置

2.数据恢复实验室的基本工具

3.您的数据恢复实验室的消耗品

4.HDD数据恢复的特定工具

5.Flash数据恢复的特定工具

下面开始第二篇的介绍





数据恢复实验室的基本工具



我们继续我们的文章如何选择正确的设备。



我们已经讨论了您开展恢复业务最好的电脑配置。 现在还有4篇关于重要工具的文章即将到来:



  • 基本工具
  • 耗品
  • 适用HDD的特定工具
  • 适用Flash的特定工具



今天我们将讨论每个数据恢复实验室的基本工具。



让我们开始吧!

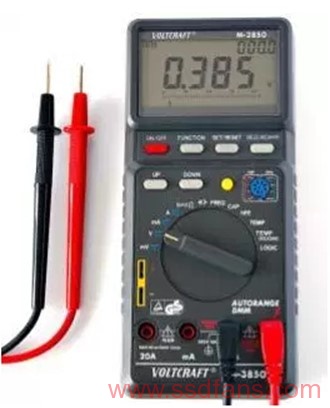

数字万用表

它用于什么地方?



检查PCB上电压

检查磁头触点的电阻

检查主轴电机线圈的电阻

检查一些元件的电气特性

用于协助PCB修复和逆向工程时的测量



如何选择正确的和特殊的要求



数字万用表的选择取决于您的数据恢复实验室的预算,不同需求有不同的开销。

万用表的测量范围.准确度等级.尺寸.照明的存在.防潮.附加功能如晶体管的检查.湿度等的测量。



品牌:

1.Uni Trend

2.CEM instruments

3.Fluke

4.Mastech

5.Sanwa

6.Velleman

7.ProsKit

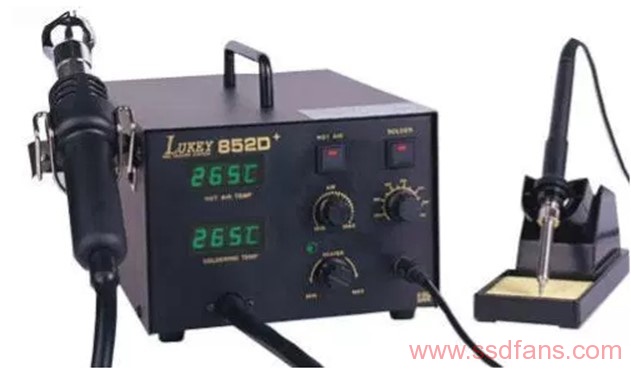

焊接工具





它用于什么地方?



用于HDD时:NV-RAM芯片,线缆等的焊接和拆焊

用于闪存驱动器时:对不同外形尺寸和封装的NAND闪存芯片进行拆焊,如TSOP.BGA.TLGA



如何正确选择及特殊需求



有烙铁和焊台之分。焊台与烙铁的区别在于:

具有电流隔离

稳定的温度和温控

烙铁架可搁置手柄,远离易燃材料

此外,焊接中使用的加热元件有两种:陶瓷和镍铬合金。镍铬合金的加热速度比陶瓷快,寿命更长,同时也更昂贵。

如果你从事硬件维修业务或有一些闲钱,你可以看看像这样的专业红外站。它们是昂贵的,但可以提高你的日常操作和效率。更好地焊接BGA芯片和SMD元件。



品牌:



  • Lukey
  • CT Brand
  • ELEMENT
  • Solomon
  • ProsKit
  • 许多其他中国品牌

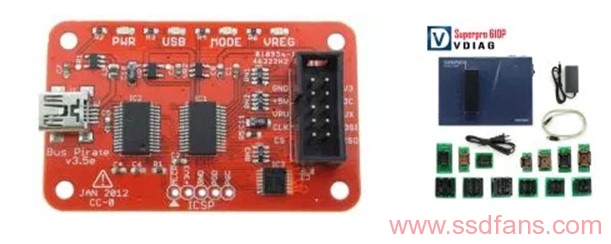

编程器设备



它用于什么地方?



在大多数情况下,PC-3000允许您在不进行任何焊接操作的情况下读取ROM数据。但在某些情况下,您不能使用PC-3000读取ROM(例如,如果您写错了资源或者PCB部分死机)。要修复PCB,您将需要一个编程器设备。



如何选择正确的和特殊的要求



市场上有很多编程器设备,价格在1美元到几千美元之间。如何选择最好的用于数据恢复?



通常,如果你需要一些便宜的东西 – 你可以购买任何由flashrom工具支持的SPI编程器。Bus Pirate可能是成本和功能之间的最佳折衷。您甚至可以尝试最便宜的解决方案 – 基于CH341A的SPI编程器,但要记住软件限制(SPI时钟固定在2Mhz上)。检查这个论坛帖子了解更多。



如果您有Arduino原型板或Raspberry Pi,可以将它们设置为像SPI编程器设备一样。



如果你希望你的编程器支持尽可能多的芯片 – 看看Xeltek设备。



不要忘记购买与ZIF适配器兼容的SOIC-8,如果它不包含在编程器设备套件中。

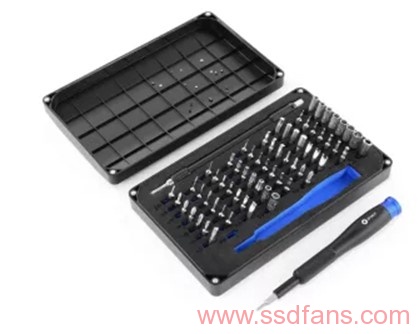

螺丝刀套件





它用于什么?



拆卸任何设备并取出存储介质

从HDA上拆下PCB

开启HDA

开启SSD



如何选择正确的那个及特殊的要求



除了常规的螺丝刀外,还需要用到TorxT5.T6.T7和T8。 一些硬盘也使用梅花螺丝。

如果您不专注于数据恢复,则可以订购通用螺丝刀。

最好是带磁性(为了方便起见)由6150钢制成(寿命更长)。

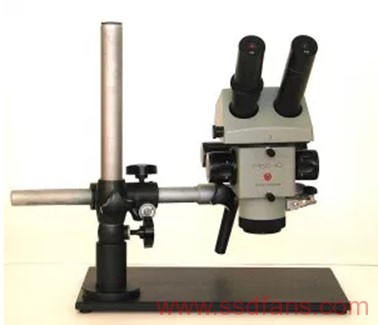

显微镜





它用于什么地方?



操作小部件

精确焊接和拆焊小部件

检查焊点

观察磁头和盘片上的损伤



如何选择正确的产品及特殊的要求

建议购买至少10倍的立体显微镜。如果你感觉会用到相机,那么购买一台带有数码相机的立体显微镜。

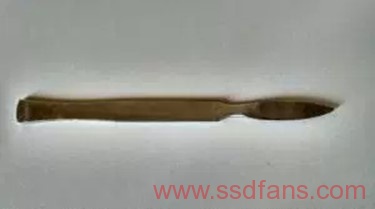

手术刀





用于清洁芯片(ROM或NAND)的引脚,同时处理粘连。手术刀应该由不锈钢制成。您可以从当地的无线电或药店购买。购买可重复使用的手术刀更好,因为它们具有更好的耐腐蚀性。

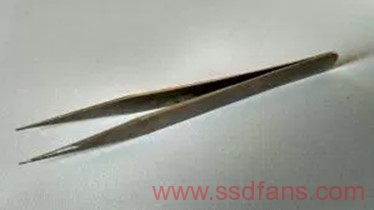

镊子





夹取小部件的工具。 好的镊子是:

由非磁性不锈钢制成

ESD安全

有尼龙头(适合精细工作,不留划痕)

购买指定版本更好,因为它更精确,更通用。 如果您在当地的无线电商店找不到镊子,您可以从iFixit购买,或者查询网店,如Aliexpress,eBay或亚马逊。

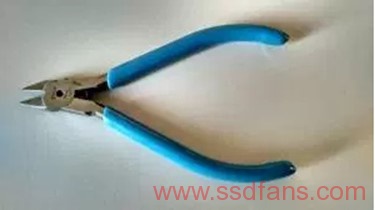

斜嘴钳





用于修剪电线。

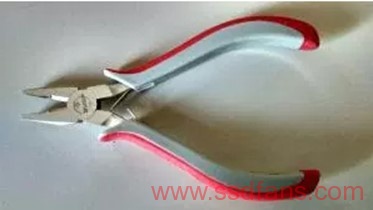

尖嘴钳





可以用来旋螺丝。完成镊子和全尺寸的钳子无法完成的工作。

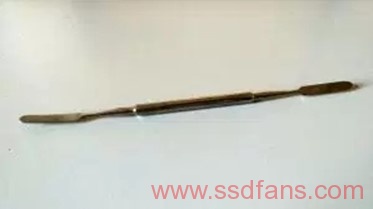

金属拆机棒





无损撬开设备外壳。有许多不同的外观。作为替代品,您可以从iFixit检查三角拆机片或金属拆机棒。



焊接辅助支架(”第三只手”)





焊接辅助支架,可以多出一只手,帮你夹住要焊接的小部件,比如小电路板.小插头.电线等。 您可以从当地的无线电商店或Aliexpress / Ebay / Amazon / iFixit购买。



待续…



随时留下意见,并提出问题??
