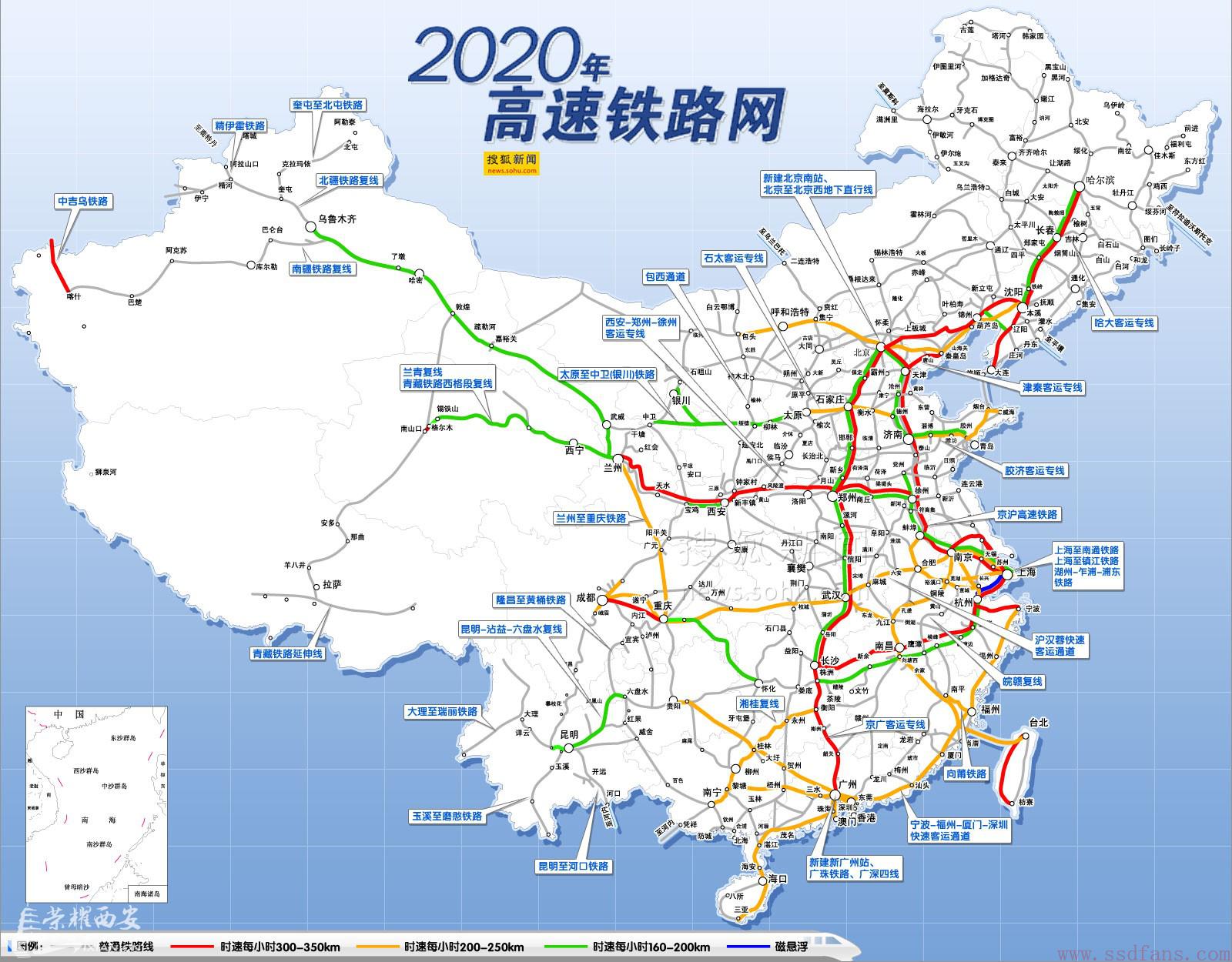

最近两会召开，网友们在热追中国高铁十三五规划，尤其是福建到台北的海底高铁更是令人震撼。短短十多年的时间，中国居然成为了世界第一高铁大国，乘坐高铁成为了大家城市间出行的第一选择。那为什么中国这么热衷于建设高铁呢？
人多！就是因为中国人口众多，而且稠密，基本集中在东部地区，比如京沪线，普通铁路的运力根本不够这么多人的需求，飞机也没办法拉完这么多人。高铁速度快，自然单位时间内能运载更多的人，交通效率更高。
在存储领域也是这个道理，全闪存阵列底层采用了闪存，所以速度很快，为了不浪费闪存的速度，上层的通信也需要非常高效。本文揭秘XtremIO全闪存阵列的内部通信。
回顾R，C，D模块
前文介绍了R，C，D三个数据相关的模块。唉，等等，等等，这是什么东东？哈，早就知道你完全不记得了，也知道你懒得去翻历史文章，所以再解释一遍。
-
R：Routing，路由模块。
- 其实就是把发过来的SCSI命令翻译成XIO内部的命令。
- 负责来自两个FC和两个iSCSI接口的命令，是每个节点的出入口看门大爷。
- 把所有读写数据拆成4K大小。
- 计算每个4K数据的HASH值，用的是SHA-1算法。
- 每个节点运行一个R模块。
-
C：Control，控制模块。
- 包含了一个映射表：A2H（数据块逻辑地址——Hash值）。
- 镜像，去重，自动扩容等高级数据服务。
-
D：Data，数据模块。
- 包含了另一个映射表：H2P（Hash值——SSD物理存放地址）。可见，数据的存放地址跟逻辑地址无关，只跟数据有关，因为Hash值通过数据算出来。
- 负责对SSD的读写。
- 负责RAID数据保护技术：XDP，XtremIO Data Protection。
可以看出，R和上层打交道，C是中间层，D和底层SSD打交道。记住这个就可以了。
物理连接
首先要搞清楚的是，这么模块物理上怎么放在控制服务器里面。前面说过，1个X-Brick的控制服务器有两个CPU，每个CPU运行一个XIOS软件。如下图，R，C模块运行在一个CPU上，D在另一个上。为什么要这么做呢？
因为Intel Sandy Bridge CPU集成了PCIe控制器（估计是说Sandy Bridge企业版CPU集成了PCIe 3.0接口，不需要通过南桥转接）。所以，在多CPU的架构中，让设备直连CPU的PCIe接口性能就会很高，而R，C，D的分布也是按照这个需求来设计的。例如SAS转接卡插到了CPU 2的PCIe插槽上，所以D模块就要运行在CPU 2上，这样性能才能达到最优。从这里，我们有可以看出XtremIO的架构上的优点，就是软件完全可以按照标准化硬件来配置，通过布局达到最优的性能。如果CPU的分布变化了，也会根据新的架构简单调整软件分布来提升性能。
模块间通信：扩展性极佳
我们再来说说正题：模块间怎么通信？其实并不要求模块必须在同一个CPU上，就像上图一样，R和C并不是一定要在一个CPU上才行。所有模块之间的通信通过Inifiniband实现，数据通路使用RDMA，控制通路通过RPC。我们来看看通信的时间成本：XtremIO的IO总共延时是600-700us，其中Infiniband只占了7-16us。Infiniband来互联的优点是什么？其实还是为了扩展性，X-Brick即使增加，延迟也不会增加，因为通信路径没变化:任意两个模块之间还是通过Infiniband通信，如果系统里面有很多R，C，D模块，当一个4K数据块发到一个前端R模块上，它计算Hash值，Hash会随机坐落在任意一个C上，没有谁特殊。这样一切都是线性的，X-Brick的增减，线性的导致性能增减。
