FIS
SATA 通过frame information structure (FIS)来在HBA和Device之间传送数据和命令。

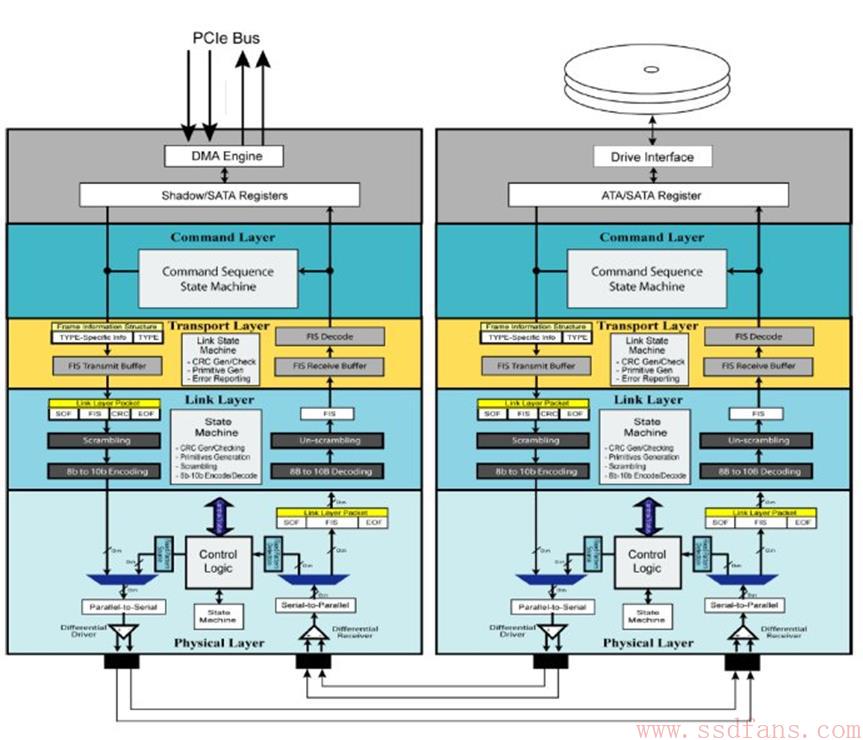

Application Layer
里面有shadow register，接收HBA的Command。通过DMA与Host交互数据。
Command Layer
内有状态机，决定对于command执行什么操作。
Transport Layer
把命令封装为FIS，同时又tx，rx buffer，做一些buffer的控制。
接收时拆开。
Link Layer
给FIS加入一些primitive，比如头，尾，CRC（校验），8b/10b（帮助rx用PLL同步tx时钟）。
接收时解码。
接收端CRC校验失败则申请重新发送。
Physical Layer
并行->串行->差分传输，接收时反之。

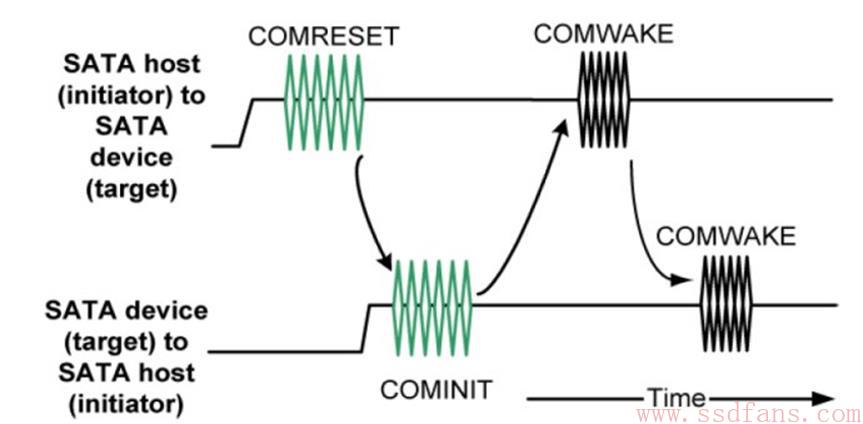

OOB
OOB是physical layer里面和差分数据电路不同的专门电路，用来在硬件reset后建立并同步HBA和device的链接。在IDLE之后，只需要Wake就可以了。
