最近OCZ等SSD公司宣布了Dual-Port NVMe SSD，其实就是一个SSD有两个PCIe接口。一个SSD可以让两台机器使用？一个盘怎么插到两台机器？阿呆带你来看看这货到底怎么用。
背景介绍
一般我们的硬盘都是只有一个端口，要么组成阵列放到磁盘阵列里面，要么就接到一台机器上的硬盘槽位。如果接到硬盘槽位，就有个问题，如果用户到服务器到硬盘的通路任何一环挂了，这个盘的数据也就没办法访问了。只能拔下来，重新插到一台新的机器上，这段时间里，用户放在里面的数据访问不到。
那怎么办呢？在SAS时代，就发明了双端口硬盘，一个硬盘通过SAS线缆连到两台机器上，任何一个服务器挂掉，另一台依然可以读数据出来。而现在冒出来的双端口PCIe SSD也是继承了这个用法，连到两台机器的PCIe接口上。那么问题来了：两台机器能同时读写SSD吗？写冲突了怎么办？阿呆后面为你解惑。
两种HA
高可用性有两种情况：
- 整个data path从服务器，到网络，存储都是双份的，防止出错。这个成本比较高，一般是金融，OLAP，OLTP，高性能计算等领域才用的起。
- 只是存储有多个备份，挂了一个，就用备份的数据恢复。一般云服务分布式存储采用这种方案。
双端口NVMe SSD应用场景

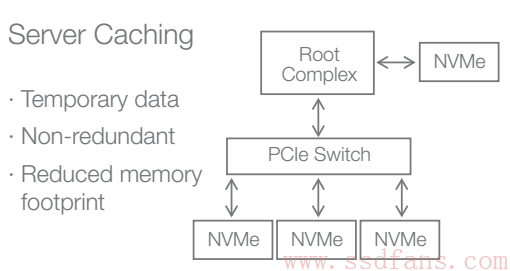

最简单的系统如下图，一个服务器的PCIe RC到NVMe SSD之间只有一条数据通路，这样做的风险很大，整个环节任何一个组件挂掉，SSD的数据就不能访问了。

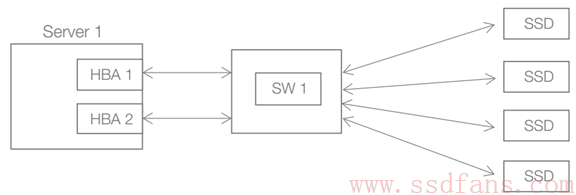

所以有了第二种方案，服务器有两个HBA，通过PCIe Switch连到SSD，这样一个HBA挂掉，另一个可以接手。但是，仍不完美，如果Switch挂掉，盘还是不能访问。

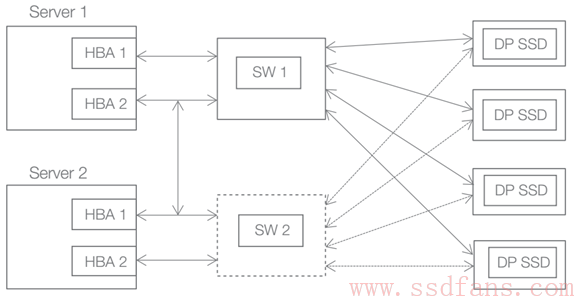

所以，又有了第三种方案，Server，Switch，SSD都是双份的。谁都可以被替换。

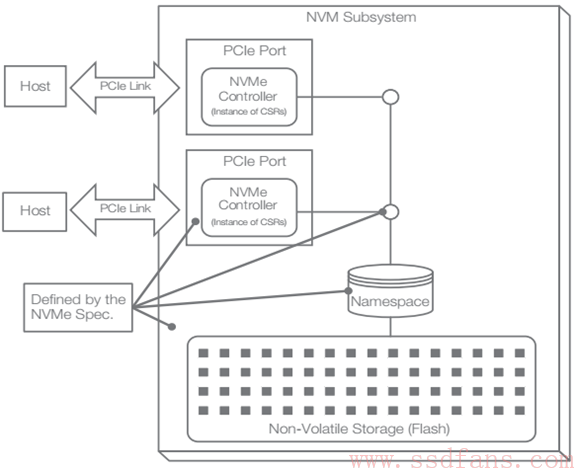

在这种情况下，两台server就有可能共享同一个NVMe SSD的同一个namespace，如下图

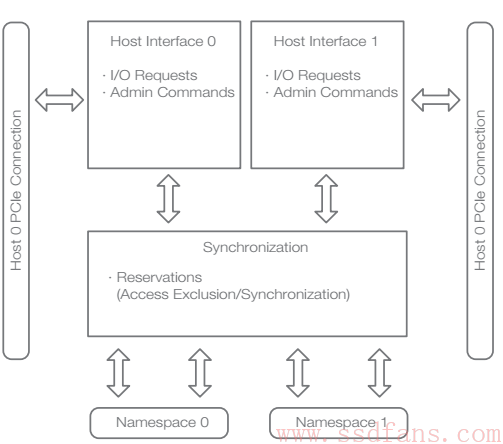

NVMe的Reservation锁
遇到数据冲突怎么办？NVMe模仿了SCSI，采用了reservation锁。来一段SCSI Reservation的解释：”在一个共享存储的环境下，多台前端主机可能会同时访问同一台存储设备，如果此时多台主机在同一时点上对一个LUN进行写操作，那么可想而知这个LUN将不知道哪个数据先写，哪个数据后写。为了防止这种情况发生而导致的数据损坏，所以就有了SCSI锁的概念。通过SCSI Reservation机制来进行SCSI锁的操作，目前绝大多数的磁盘都支持SCSI reservvation命令。如果一台主机给磁盘传输了一条SCSI Reservation命令，则这个磁盘对于其他的主机就处于锁定状态。如果有其他的主机给已经被锁定的磁盘发送读写请求，则会收到’reservation conflict’报错信息。如果保留SCSI锁的主机崩溃，或者其他主机给磁盘发送’break reservation或者reset target’命令，用来解除SCSI锁。然后，第二个主机发送I/O请求之前需要重新发送SCSI Reservation命令给磁盘。”
从原理看起来，这种机制效率不是很高。所以最好不要同时写一个盘。最佳的场景还是只有一个server写，另一个只是在这个server挂掉之后来接手它的活。
PCIe Switch是个什么东东？

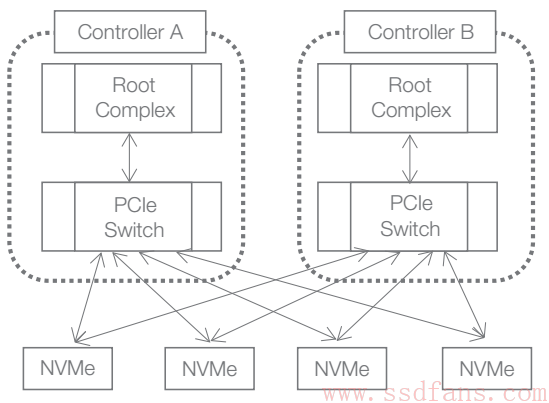

如下图，OCZ推荐的使用场景是在JBOF（Just a Bunch of Flash）里面，每个NVMe SSD通过PCIe Switch连到两台服务器上。了解PCIe协议的人知道，一个Host的HBA出来的PCI树是一个PCI地址域，这个域的各种设备可以互相通信，但是跨域怎么通信呢？比如Host A要访问PCI地址域B里面的某个设备，该怎么办？这就需要PCIe Switch来帮忙了，目前有非透明桥，MR-IOV等技术来实现。
样品

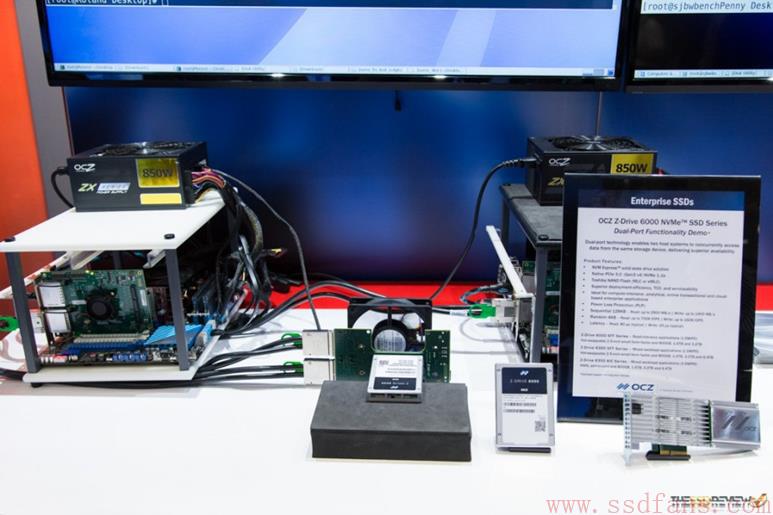

看完了框图很美，我们再来看一张实物图。如下，再也不美丽了。图中间黑色底座上是一个双端口U.2 NVMe SSD，接了一个转接卡转出来两个PCIe线缆插口，有绿色头的就是PCIe线缆，按照前面的原理图，分别连到两个PCIe Switch上，每个Server主板上也插了PCIe转接卡，连出两个PCIe线缆插口。看起来乱糟糟的，还用了这么多转接卡，相当不方便啊。要搭这一套系统，需要每个盘一个PCIe转接卡，每个服务器多个PCIe转接卡，还要有PCIe Switch板卡，同时有很多PCIe线缆。希望管理员能理清楚，不要把线插错了。
引用
http://www.dostor.com/article/2013-01-08/97518.shtml
Z-Drive 6000 PCIe NVMe™ SSD Series Dual Port Capability | V 1.0 | © 2015 OCZ Storage Solutions
