SR-IOV vs MR-IOV

我们进入PCIe Switch的最后一部分，IO虚拟化SR-IOV和MR-IOV的大PK。

术语介绍

上图是PCIe IO虚拟化的架构图，科普一下术语：

SI：System Image，其实就是虚拟机OS。
VI: Virtual Intermediary，可以看成是VMM，虚拟机管理层，物理机和虚拟机的中介。
TA：Translation Agent，PCI地址空间到Host主机内存空间的地址转换。也提供MSI，MSI-X中断重映射。
ATPT: Address Translation and Protection Table，对于每个VF或者PF提供地址访问权限，用来进行保护，防治地址越界。其实就是城管，小贩们别想占用别人的摊位。

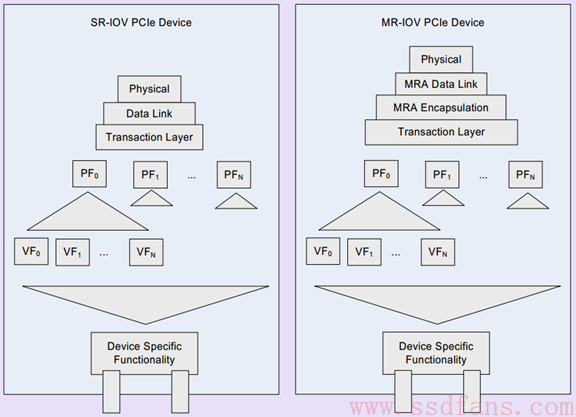

再来看看SR-IOV和MR-IOV的对比图，也来解释一些概念：

VF和PF阿呆以前也跟祥林嫂一样老提到，估计你也是被死记硬背了。不过我们再来默写一遍名词解释：

看到这里，大家估计已经有点感觉了。我们用历史知识来类比，SR-IOV下，每个VF就是明朝的军队，靠国家养活，只能用来打仗，后勤靠别人，总是缺少军需，饿着肚子打仗，最后只能跟着闯王造反。MR-IOV下，每个VH就是唐朝的藩镇，跟着军阀混，割据一方，自己收税养活自己，战斗力强，后勤有保障。

SR-IOV

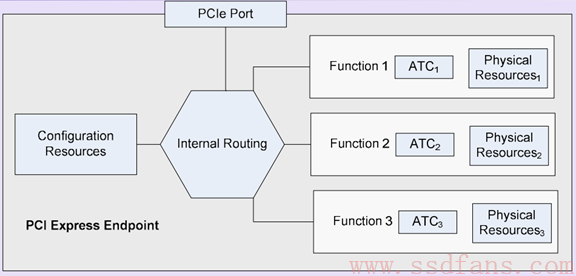

传统的PCIe设备是下面这样的，特点有：

扩展性：同一套配置空间和BAR系统最多支持8个PCI Function。如果用了ARI，Alternative Routing-ID Interpretation技术，可支持的Function达到256个，为什么？因为把Device 号的5个bit分配给Function Number了。Device Number在共享式PCI总线中有用，到了点对点的PCIe架构中，没啥用。
Function 0管理共享资源。
支持传统中断和MSI，MSI-x。
多个虚拟机不能共享一个PCIe设备。

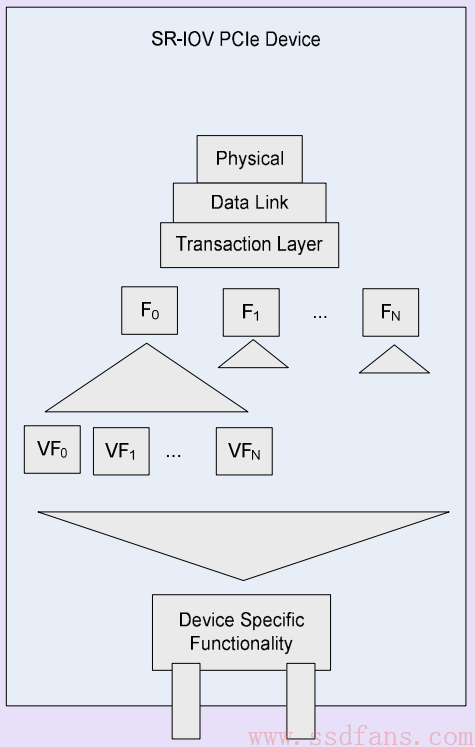

好，SR-IOV出场了：

MR-IOV

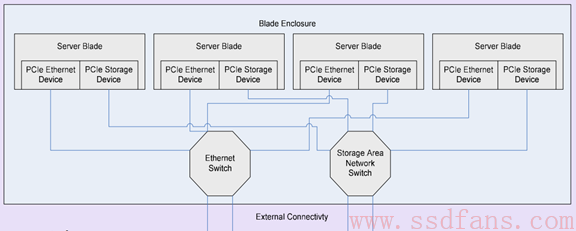

我们先来看一个刀片服务器系统，有4台服务器节点，每个有两个PCIe设备，通过两个Switch（为了冗余替换，有4个）连出去。每个服务器赔PCIe网络和存储设备，有点浪费，还不好共享。

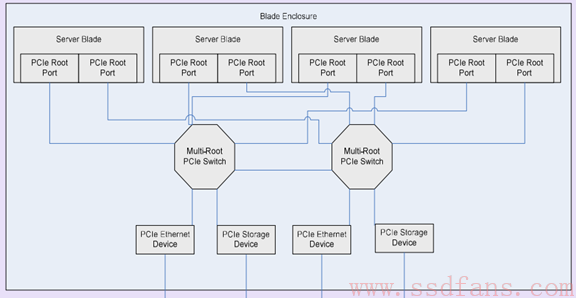

有了MR-IOV之后，这个系统变成了下图：

如下图是MR-IOV的作用，本来上面每个系统只有一个Host，两个设备，但是有了MRA Switch之后，系统里面有2个Host。

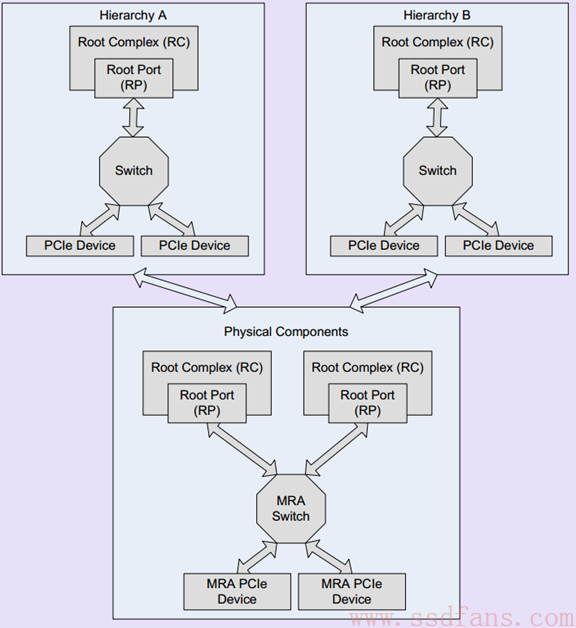

MR-IOV里有个重要概念：VH，Virtual Hirearchy：

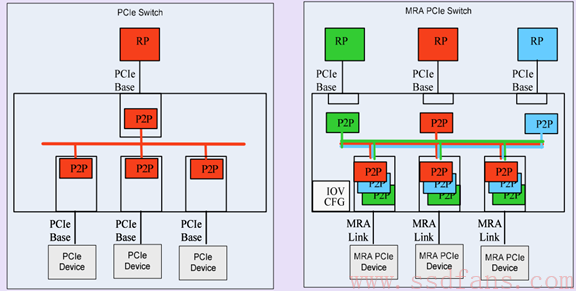

如下图，在MRA PCIe Switch中，可以有多个根端口Root Port，RP。

这样，有了MR-IOV之后，软件系统变成了下面这种，物理机之间也能相互通信，PCIe设备被多台物理机共享。

最终PK

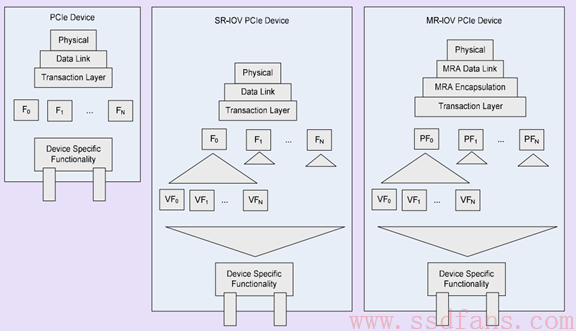

最后，我们再来做个大对比：

再用历史知识来类比。

传统PCIe设备是宋朝的军队，八十万禁军驻扎在京城，打仗了再指个将军派出去。机动性和战斗力都不行。
SR-IOV是明朝的军队，边境有各种卫所驻军，职业军人，战斗力是有的。但是后勤靠国家，后来沽名钓誉的东林党带着大家抗税，国家收不上钱，大兵们吃不饱，穿不暖，只能跟着闯王造反。
MR-IOV是唐朝的军队，藩镇割据，自己收税养自己，跟着军阀混，战斗力强，后勤也有保障。

引用

I/O Virtualization and Sharing，Michael Krause (HP, co-chair)，Renato Recio (IBM, co-chair)，IO Virtualization，PCI-SIG。也不知道这两个co-chair是哪个机构的。
