PCIe SSD支持的ASPM是什么?

现在消费级笔记本里搭载SSD已经越来越多，而搭载PCIe SSD也是必经的趋势。

做消费级SSD的厂商辣么多，常见的PCIe主控就那么几款：SMI 2260，PS5007-E7，88SS1093和88NV1140 （三星这个大流氓就不提了）

这些个主控都支持一个叫ASPM的功能，ASPM的全称是Active State Power Management.

Active前面还缺省了两个词，Hardware Initiated — ASPM的第一个重要概念：这是HW也就是主控自己触发的，不需要Host或者FW干涉。（见下图highlight部分）

ASPM让PCIe SSD在某种情况下，能够从工作模式(D0 state)通过把自身PCIe链路切换到低功耗模式，并且通知对方也这么干，从而达到降低整条链路功耗的目的。

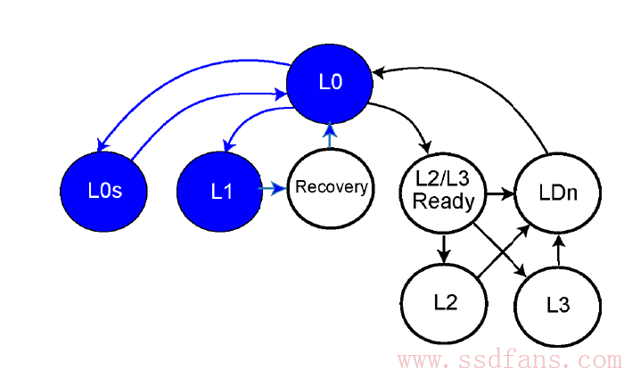

ASPM定义的低功耗模式，有两种：L0s和L1 （见下图 – 蓝色部分）

以上各状态的定义如下：

L0: 正常工作状态

L0s：低功耗模式，恢复Latency低

L1： 更低功耗模式，恢复Latency较长

L2/L3 Ready: Power off前的过渡状态

L2: Link处于辅助供电模式，极省电

L3: Link完全没电，功耗为0

LDn：刚上电，LTSSM还未完成前Link所处状态

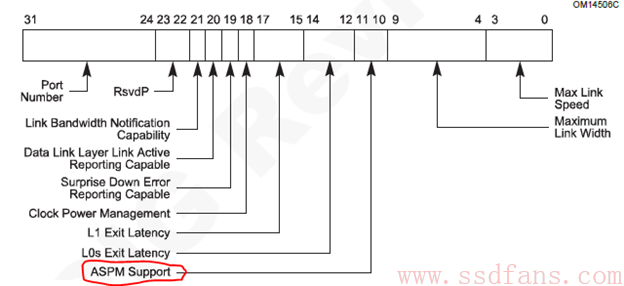

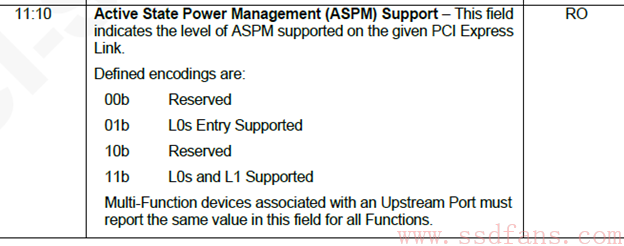

要看一款SSD是否支持ASPM，你需要查看它的Link Capabilities Register [11:10] (如下图)

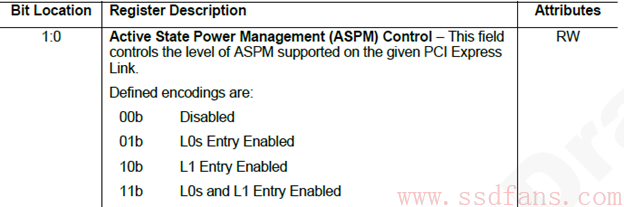

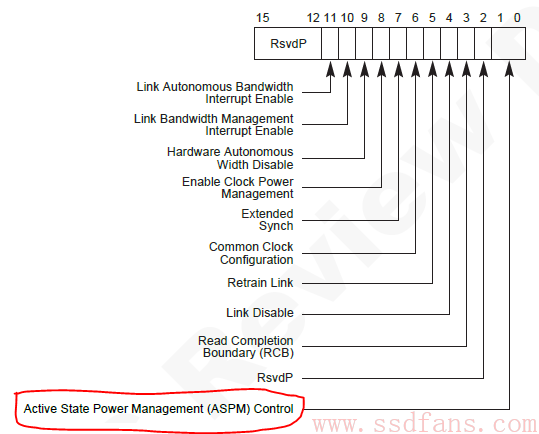

仅仅支持是没有用的，你还需要把开关打开， Link Control Register [1:0]

关于ASPM的Control，据PCIe Spec说：

1. L0s，即使RC和EP某一方的L0s是关闭的，如果对方要求进入L0s, 本方也要跟着进
2. L1，打开时必须先开RC，再开EP，关掉时必须先关EP再关RC
3. 如果RC和EP都支持ASPM L1, 那必须把EP的L1打开

L0s的比较简单：

进入：

1. SSD可以在直接在Tx lane上启动进入L0s
2. 如果SSD的Tx的L0s被关闭，Rx还是接受来自RC的L0s请求

退出：

1. 双方都可以启动退出流程
2. 发送FTS （Fast Training Sequence），然后发送一个SKP， 对方借此恢复bit and symbol lock

L1的流程上复杂一点：

进入：

退出：

1. 双方都可以启动退出流程

1. 不是发送FTS，而是重新进行Link Training
2. 唤醒发起方，发送TS1，走LTSSM的Recovery stage重新建立连接

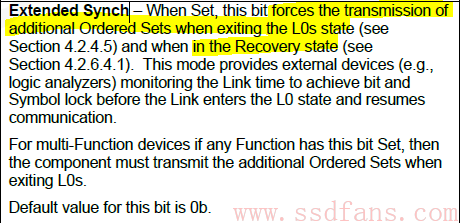

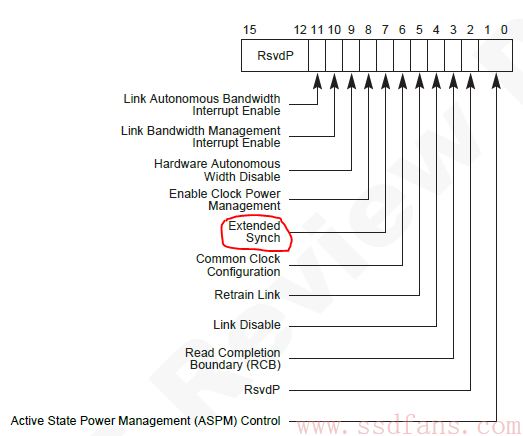

最后说一下 Link Control Register [7], Extended Sync

这是一个神奇的bit， 置上以后从L0s和L1退出时，Device会发超多的FTS和TS1，从而让双方有更多的时间谈人生，谈理想，最终”握手”成功。

这个mode是当链路中有额外设备（例如PCIe analyzer）时，为保证能够正常的achieve bit and symbol lock 用的。

但是遇到ASPM L1回不来或者开机找不到PCIe device的情况，也可以通过设置这个bit收集更多的参考数据。
