ASM概览
Oracle Automatic Storage Management (ASM)自动存储管理器把文件系统和逻辑卷都集成到一起，直接面向Oracle的数据库文件。
ASM使用磁盘组（Disk Group ，DG）来保存数据文件，很多磁盘组成一个磁盘组，然后提供一个文件系统的接口给数据库文件。磁盘组的整体性能和原始磁盘差不多，数据可以在里面平均分布，也可以条带状把大数据拆分到不同磁盘，同时写的时候跳过IO比较繁忙的磁盘。
磁盘组可以被多个数据库共享，整体存储的利用率高。
ASM在工作的时候可以插入或者删除磁盘组里的磁盘，ASM会自动识别，并且把数据转过去。
ASM卷管理器支持服务器端的RAID，也支持外部硬件RAID。支持文件级别的镜像，就是可以指定文件是不是需要做RAID或者做什么级别的RAID。一个磁盘组在开始的时候就确定RAID的级别，2路或者3路。ASM定义了一个概念叫失败组，就是1个磁盘组里面有几个失败组，如果1个文件有两个备份，就会把它们放到不同的失败组，保证安全。
ASM使用Oracle Managed Files (OMF)管理文件。OMF能在指定位置自动创建文件、命名，还能在表格和文件删除后释放空间。其实就是文件系统的功能。
为了和旧的系统兼容，ASM能和其他文件系统共存，同时Oracle Enterprise Manager工具还支持把非ASM的数据库文件迁移到ASM。
ASM实例
和Oracle数据库类似，ASM包含一个全局区SGA（System Global Area）和一大波后台进程，但是因为任务比较简单，SGA比数据库的SGA要小一点。ASM的作用就是让数据库能够访问磁盘组上的数据库文件。
ASM有很多元数据来管理磁盘组，包括：
- 磁盘属于哪个磁盘组；
- 磁盘组的可用空间；
- 磁盘组内文件的文件名；
- 磁盘组内文件的保存地址；
-
Redo log，包含数据块自动修改记录。
1个ASM支持多个数据库，但如果ASM挂了，那它上面的数据库都挂了，不过对于Oracle RAC来讲，1个节点挂了，其他节点的ASM会自动恢复它上面的数据库。

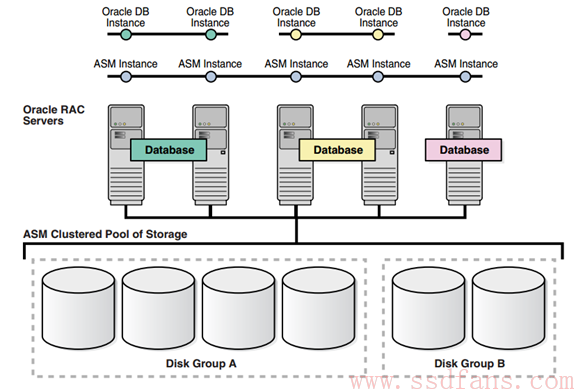

如下图，6个磁盘分成2个磁盘组，由5个节点上的ASM管理，同时提供给3个数据库访问。
ASM磁盘
ASM磁盘可以是：
- 1个磁盘或者存储阵列的1个分区；
- 整个磁盘或者1个分区；
- 逻辑卷；
- NFS（Network attached files）。
不过最好是1个ASM磁盘对应一个物理磁盘，而不是一个硬盘上分出几个ASM磁盘，因为ASM会自动调节内部ASM磁盘上的读写带宽，如果两个ASM磁盘其实就是同一个物理硬盘，那调节的作用就打折扣了。
每个ASM磁盘分成很多分配单元，每次最小只能分配这么大，所以1个文件会包含1个或多个分配单元。分配单元的大小是1、2、 4、8、16、 32或 64MB。
数据尺度和条带

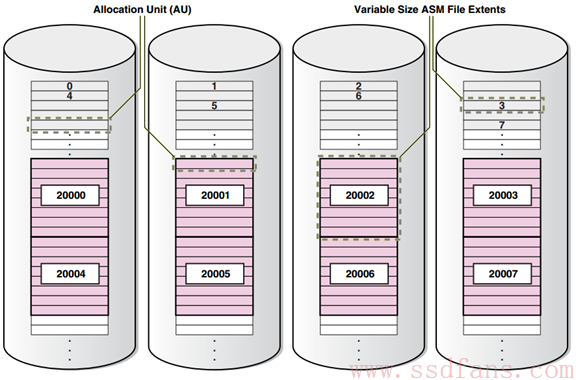

如下图，ASM定义了一个数据尺度data extent，就是把磁盘组分成几个区，有的区每块数据只能是分配单元AU大小，有的只能是AU的8倍或64倍。这样可以减少SGA内存大小，同时加速创建和打开文件的速度。文件必须放到每一个data extent，再写到磁盘。这个有点像内存管理里面的Slab。文件可以以细粒度和粗粒度分布在不同磁盘上，细的可以到128KB。Data extent有个好处是零碎的文件集中到一起读写，磁盘的读写块都比较大，相当于顺序读写，有助于提升性能。
引用
Oracle® Database Storage Administrator’s Guide 11 g Release 1 (11.1) B31107-06
