上回说到,Intel PCIe SSD 750控制器有18个通道,比普通消费级SSD的8个通道多,所以速度快,为什么?其实NAND Flash的通道就跟我们马路上的车道类似,车道越多,同时行驶的车辆越多,车流量就大。SSD内部NAND Flash通道越多,同时跑的数据就越多,反映在电脑使用者那里就是读写速度更快了。
硬盘接口皇帝SATA的继承人——SFF-8639接口
我们在《上不封顶——高性能消费级NVME SSD来临,INTEL PCIE SSD 750评测(1)》里面开头看到的那个SSD图片是Intel 750的板卡形式,插到主板的PCIe插槽上,而本文开头的是另一种2.5寸硬盘形式,通过线缆连到主板上。
哎哎哎,等等等等,线缆!?不是说是PCIe接口吗,怎么还用SATA线来连接!这玩意儿能用吗?
其实这个看起来像SATA的线叫做SFF-8639接口,硬件形态和SATA完全一样,是为了兼容以前的设计,这样可以降低主板和线缆的成本,因为各种硬件设计、布局都不用改了,只是把接口换了一下。更重要的一点是,以前买的SATA硬盘也不用扔掉,可以继续插上来使用。
SFF-8639接口是SATA-Express的升级版,而SATA-Express是SATA 3的升级版。它俩硬件接口本质上都是PCIe,只不过SFF-8639是4个Lane,SATA-Express是2个Lane,Lane和前面说的通道是一个东西,所以它俩速度差一倍。
SATA 3:6Gb/s,实际600MB/s
SATA Express:如果是PCIe 2.0可以到1GB/s,PCIe 3.0可以到2GB/s
SFF-8639:支持PCIex4,所以PCIe 3.0速度可达4GB/s(实际可用的是3.2GB/s,也已经相当快了)。
一张图解释他们的区别:

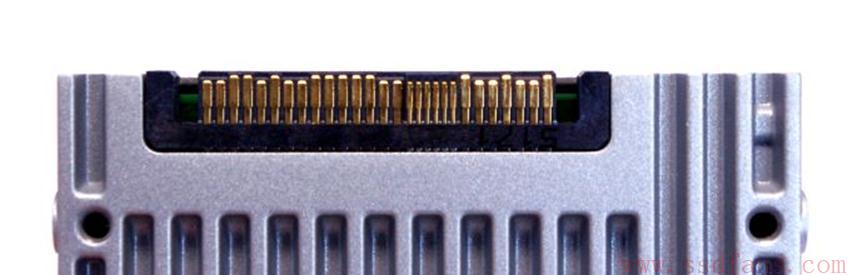

近距离窥视一下硬盘盒边的SFF-8639:

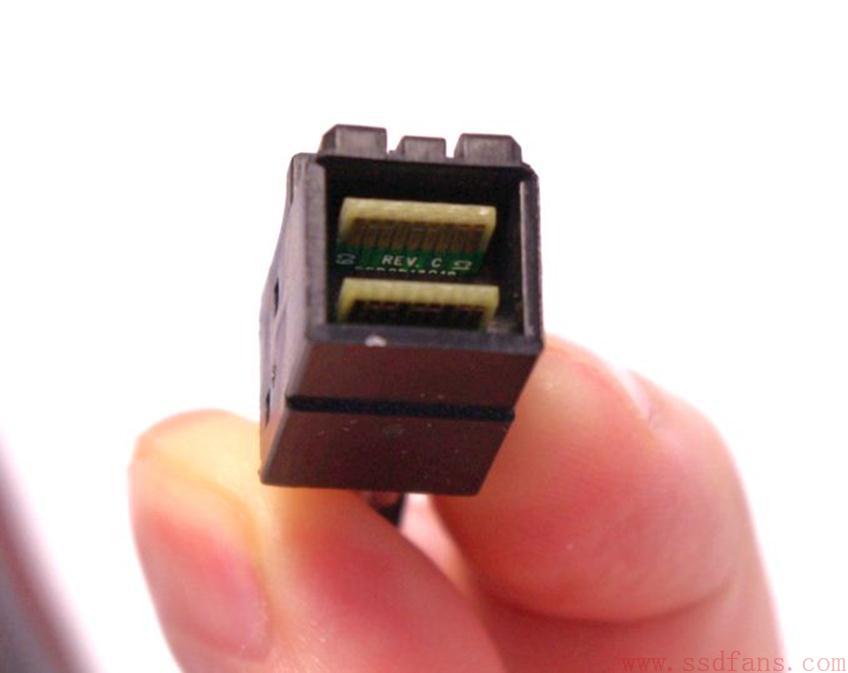

左边那一排都是电源,其实对PCIe意义不大,只是为了兼容SATA。下图是SFF-8639在主板一头的接口。
AnandTech认为SFF-8639将会广泛使用,因为:
- 对于固态硬盘,SATA接口已经是限制了,PCIe用的越来越多。

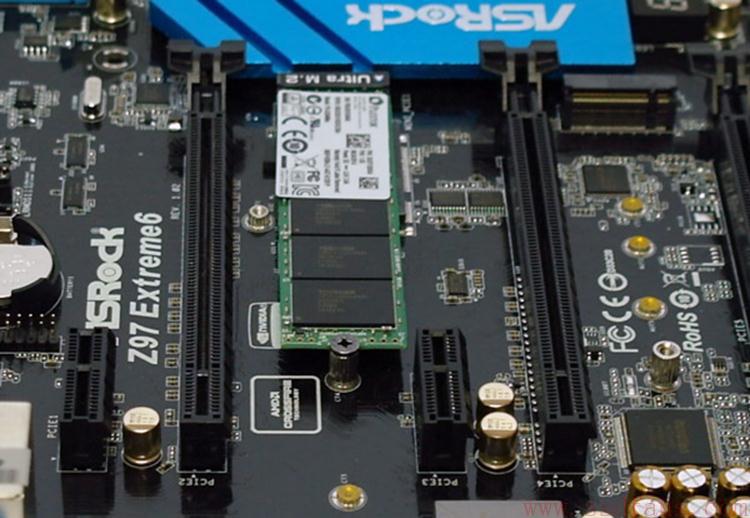

- 2.5寸的硬盘盒是台式机的最佳选择。因为在主板和机箱里面的位置不固定。尽管M.2和PCIe板卡形式看起来好看,没有电线,但是占用了宝贵的主板空间,M.2一整块贴着主板,如下图,所以一般主板只能支持1个M.2插槽。PCIe板卡一个大长条。
- 板卡容易被旁边滚烫的其他PCIe板卡烧掉,比如显卡就是板卡,超级热。除非把板卡放在风口使劲吹,但这样位置就局限了。要知道之前国内某知名互联网公司就因为PCIe闪存卡过热导致服务故障呢。
引用:
http://www.anandtech.com/show/9090/intel-ssd-750-pcie-ssd-review-nvme-for-the-client
http://www.anandtech.com/show/6294/breaking-the-sata-barrier-sata-express-and-sff8639-connectors
