三星周三发布了世界上容量最大的SSD：15.36TB的PM1633a。三星说，这款硬盘是2.5寸的，意味着，理论上（记住，仅仅是理论上）可以用在笔记本上。
性能
这款SSD采用了12Gbps速度的SAS接口，所以没办法用在只有SATA接口的笔记本上，只能用在企业级服务器中。随机读和随机写IOPS分别为200K，32K，顺序读写速度可以到1.2GB/s，而SATA固态硬盘最高也只能到550MB/s。
因为这个SSD是2.5寸的，所以相比一般的3.5寸SSD，在一个2U的标准磁盘阵列服务器中，可以放多一倍的SSD。三星还创造了SSD持久性的一个记录：在保质期内每天都可以把15TB的SSD写满一次，在保质期内不会挂掉。这个完全就是给予一定参数的吹牛，估计他们自己也没试过，哪有那么长时间啊！
相比一般MLC或者TLC的SATA接口SSD，这款SSD能多写2到10倍的数据量，其实就是更耐操。所以三星还自信地认为这款SSD甚至比机械硬盘更有优势，成为企业级存储的最爱。
广告词
三星电子应用工程部的资深副总裁Jung-bae Lee说：”现在企业级存储市场对超大容量的SAS SSD需求越来越大，我们正努力满足客户的需求。PM1633a之所以这么牛逼，是因为我们的四大技术：3D VNAND，16GB DRAM，自己开发的SSD主控，还有12Gbps的SAS接口”。
随机读性能是普通SAS机械硬盘的一千倍，顺序读写性能是普通SATA SSD的2倍（其实就是SAS接口速度是SATA的两倍）。
拆解
这块SSD里面有512个256Gb的3D VNAND芯片。3D VNAND芯片是在芯片上立体的布局，就像盖摩天大楼一样，一层层加，所以容量可以做到很大。不仅存储密度是平面NAND的两倍，性能居然也比一层的好。三星去年八月宣布的48层VNAND芯片，据称可以支持MLC和TLC。
3D VNAND：手指头大的地方有853亿个存储单元

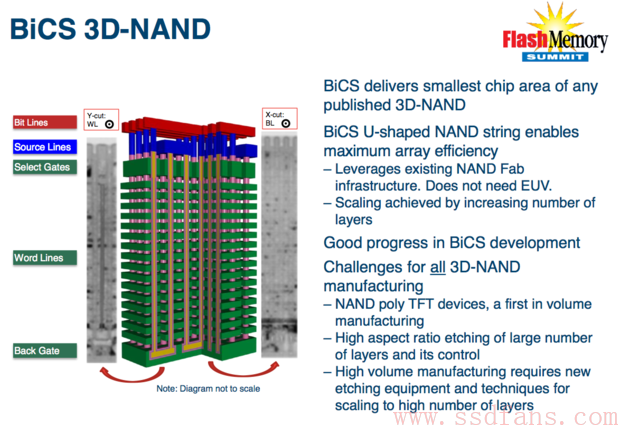

3D VNAND使用的工艺叫做Charge Trap Flash结构（CTF），不再是以前那种简单的浮栅工艺了。其实就是在芯片里面盖大楼，存储单元像栈一样竖着堆成48层的结构，通过一种特殊的刻蚀工艺，使用18亿个通孔把这些”大楼”每一层连起来，就像18亿台电梯一样。最终，每个芯片包含了853亿个存储单元，每个存储3个bit，这样就有了256Gb的容量。是不是很惊人，半导体工艺可以说是人类目前常用的产品中最精密尖端的工艺了，但是，你能相信这么多密度的芯片其实就是比手指头大一点点吗？

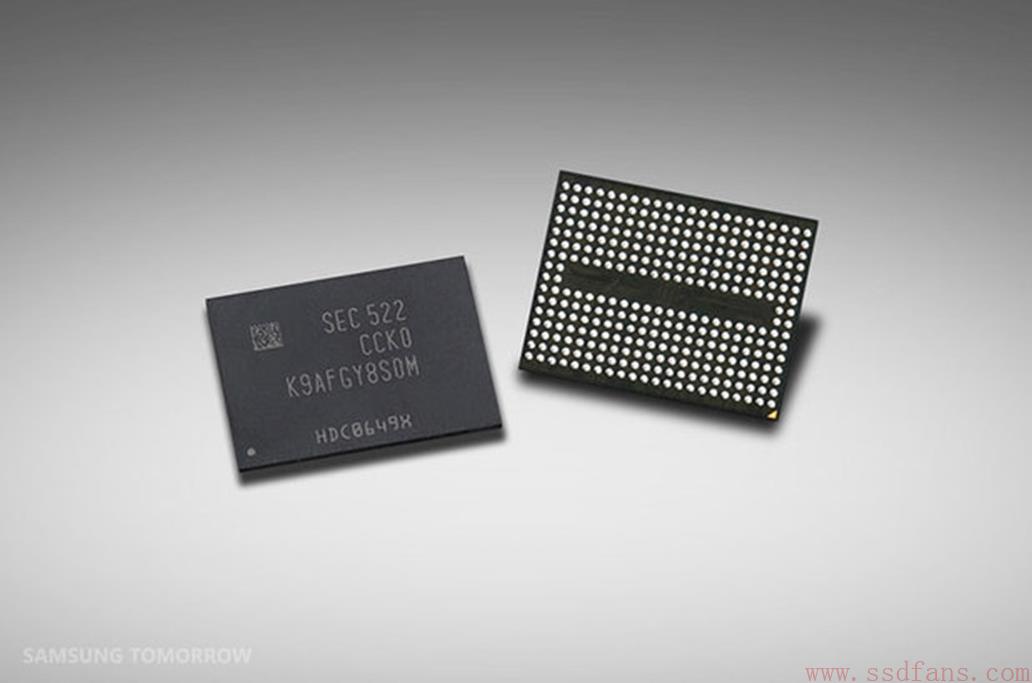

其实并不是说一个SSD里有512个芯片，那2.5寸盘也放不下了。每16个256Gb NAND颗粒封装在一个芯片里面，所以SSD里面只有32个NAND芯片。
2014年三星宣布了3D TLC芯片，10月发布了32层的V-NAND芯片，去年8月有发布了48层的V-NAND芯片。不过三星并不寂寞，其他厂商也跟上来了，Sandisk和Toshiba这对难兄难弟也宣布要投产48层的256Gb TLC。
另一对好兄弟Intel和Micron也宣布要做口香糖大小的3.5TB 3D SSD，还有大于10TB的2.5寸SSD。
看起来，NAND Flash市场真是硝烟弥漫啊。
