时光荏苒，才过了半年的时间，ssdfans已经有14位不同领域的作者了。我们这些作者有个微信群，大家写了新文章就会发到群里求审。话说上回阿呆班门弄斧，写了篇Linux多队列的文章发到群里显摆，结果技术偏执狂冬瓜哥问了很多问题，从NUMA架构到Cache的机制，阿呆看的都湿了，流汗流湿的。最后冬瓜哥还留了个家庭作业：能不能推出个系列3，讲讲block-mq和scsi-mq的区别。

没办法，谁叫我开了头呢，阿呆只能求助于Bing搜索了，毕竟百度这种时候不顶用，阿呆又懒得翻墙用Google。看了几篇文章，算是有点眉目了，所以再次鲁班门前弄大斧了。为啥是大斧呢？鲁班发明的不是锯子吗？时代在进步，阿呆应该跟光头强借个电锯。

块设备多队列回顾

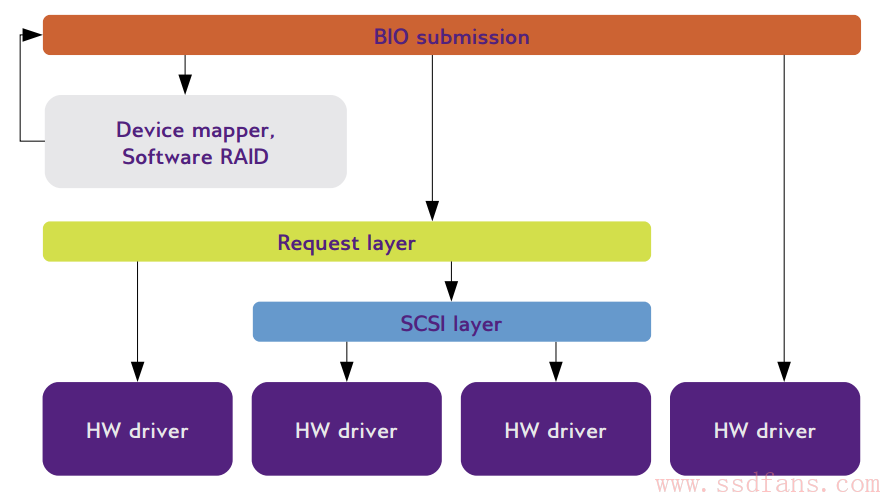

话说自从Linux内核引入了块设备多队列之后，负责内核SCSI驱动开发的哥们儿也感觉有活干了，摩拳擦掌，给SCSI驱动添加了对block-mq的支持。首先我们来看Linux的存储栈，如下图，用户的读写用统一的接口BIO，BIO发送到Request Layer，这里面有队列，把BIO一个个塞进去，SCSI Layer再从Request Layer的队列中把BIO一个个取出来执行。

这个架构有几个缺点：

• 每个LUN最多支持250K-500K IOPS，每个HBA最多1M IOPS
• IO结果回来后延迟长，因为中断从1个CPU回来，再让另一个CPU执行回调函数
• 队列锁导致竞争和等待，还有不同核心之间cache的共享
• NUMA上扩展性差

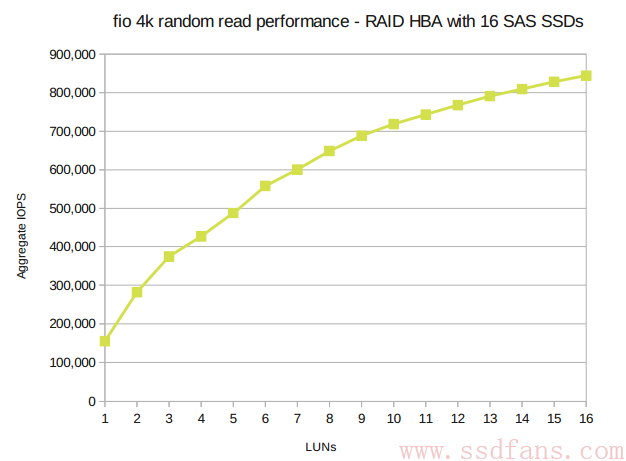

看看性能，随着SSD个数增加，性能没有线性增加。

Blk-mq

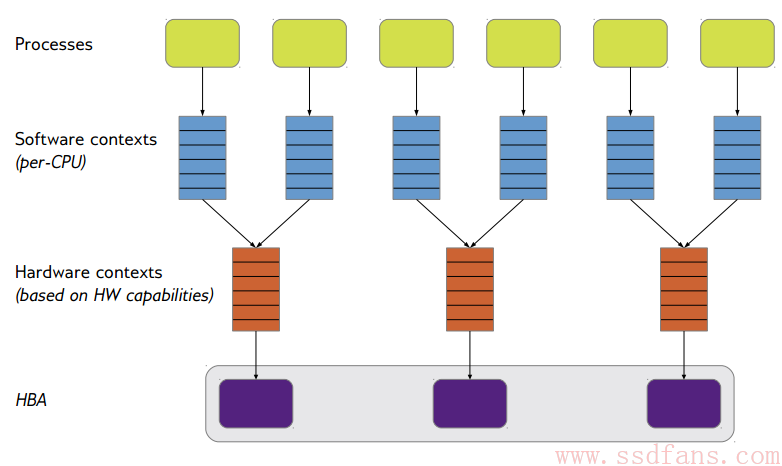

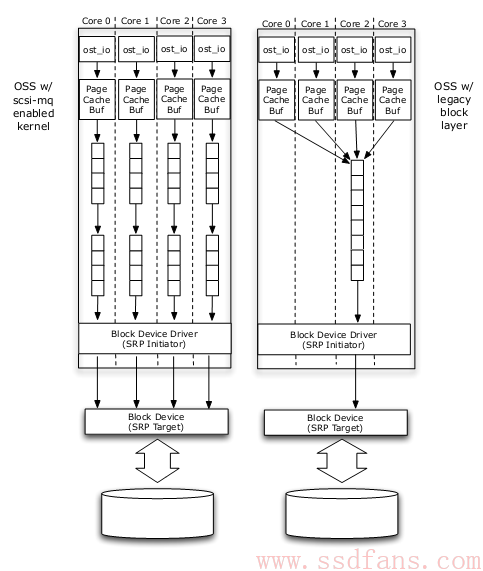

Linux 3.13内核推出了块设备层多队列机制：blk-mq，就是在request layer单队列改成多队列。如下图，看看左边多队列和右边单队列的对比，多队列是每个CPU核心一个队列，单队列大家共用一个队列。

Scsi-mq

其实scsi-mq的工作就是把scsi的驱动代码改成支持blk-mq，细节阿呆就不说了，毕竟已经写过多队列了，都差不多，无非程序员再显摆一下自己的技术，选择性的支持，同时多一些个性化的功能。3.17内核增加了scsi-mq支持，有兴趣可以试试。

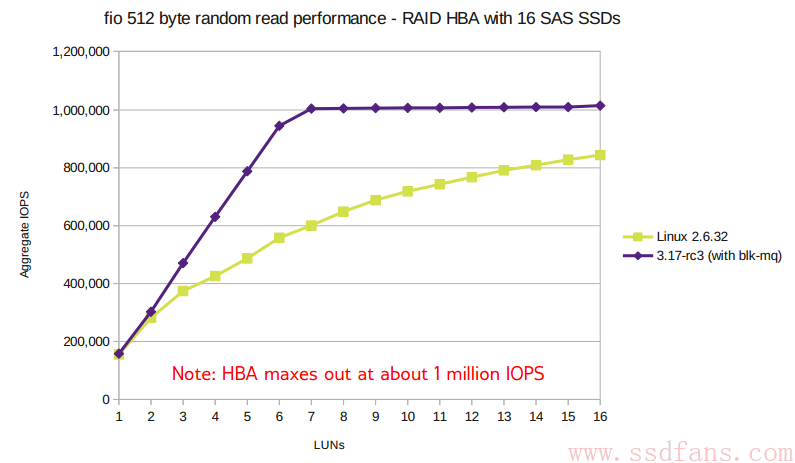

来看看性能吧，很快就把HBA给跑满了。看起来HBA只能跑512MB/s，太弱了，这还是SAS吗？

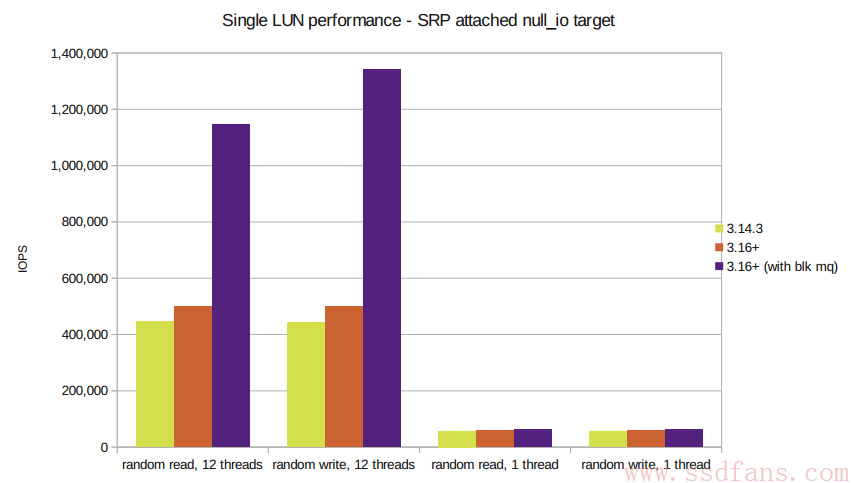

再来看看1个SSD，多线程的性能，完爆单队列。

理想很丰满，现实很骨感

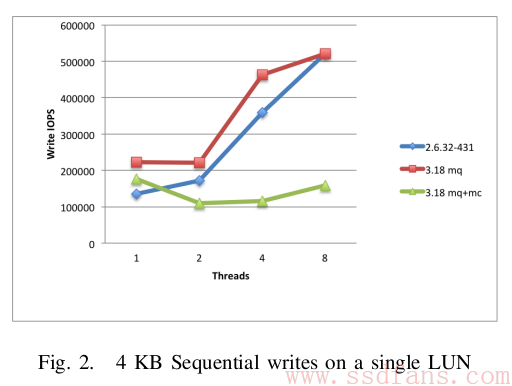

看了前面的描述，你是不是想马上使用多队列了？其实多队列并没有传说中那么美好，还是要在自己的系统中实测才能知道真相。美国橡树岭国家实验室的一个研究员在Lustre分布式文件系统中实际测试了scsi-mq的性能。首先来看单个SSD 4KB顺序写，下图中2.6.32是单队列，3.18 mq是blk多队列，硬件单队列，3.18 mq+mc是blk硬件都是多队列。结果，单队列和mq很接近，而mq+mc竟然是最差的！

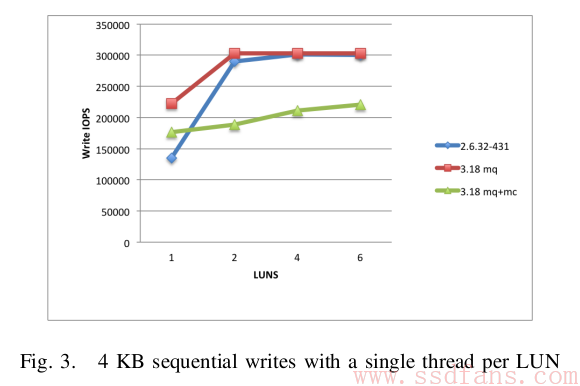

上图是只有一个SSD，多个线程测试。再试一下单线程，多个SSD的情况，很遗憾，mq+mc继续垫底，单队列依然不差。

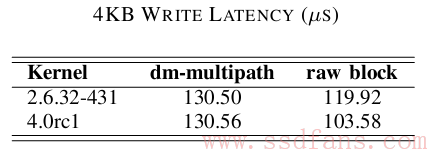

算了，咱们不看性能了，看看延迟吧。看看下表最后一列，4KB写延迟2.6.32内核单队列和4.0内核多队列相比，多队列减少了13.6%，不过用了dm-multipath这个补丁之后，又差不多了，都是130us。

引用：

http://events.linuxfoundation.org/sites/events/files/slides/scsi.pdf

Improving Block-level Efficiency withscsi-mq, Blake Caldwell, Oak Ridge National Laboratory
