正题结束了，歌也听完了O(∩_∩)O，下面就是纯技术贴了，大家可以散了，哈哈…
这篇文章也是闲人羊年UFS大结局，主要把前三篇文章没有讲到的重要概念总结一下，作为我这次学习阶段的收官，并向飞鱼致敬。开始了…

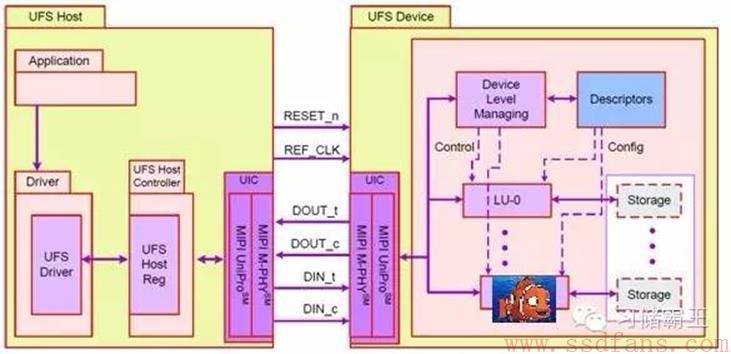

首先要看一下UFS的接口信号，M-PHY接口可以支持多条Lane，我们只拿下图一条Lane的情况举例。
RESET_n:复位信号
REF_CLK: PLL锁相环参考时钟
DIN_t/c:下行Lane差分信道
DOUT_t/c:上行Lane差分信道
如果你有仔细看会发现为什么上面的图里会有个小飞鱼，它其实就是下面要介绍的重要概念LU。
Logical Unit(LU):一个UFS设备中会包含一个或多个Logical Unit(LU)用来存放boot代码、系统文件或者是用户数据等,按照UFS的标准最大可以支持到8个LU。每个LU都有它独立的地址空间，并且每个LU都有task manager来各自处理SCSI命令。而且我们给每个LU都起了名字Logical Unit Number (LUN)，分别是老大LU0，老二LU1，老三LU2等等。

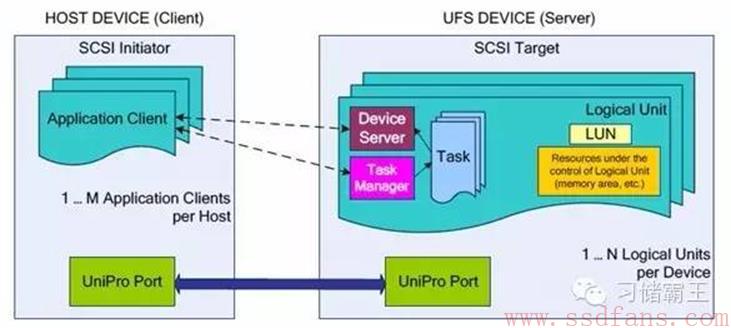

如果我们再往LU的里面看，就会发现每个LU是由Memory Area，Device Service，Task Manager和Task Set组成。除了memory area是用来存数据的以外，
Task Set：一个或者几个SCSI命令，它们组成一个队列就叫TaskSet；
Task Manager：来控制命令的执行的顺序起到任务管理的作用；
Device Service：是真正解析、执行SCSI命令的模块；

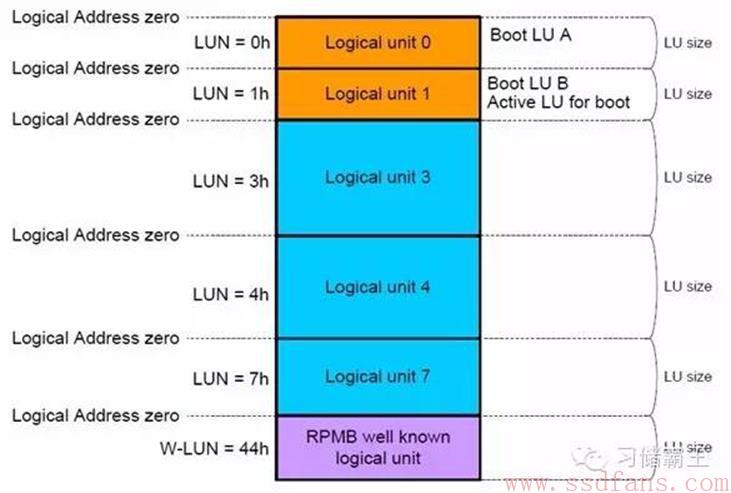

LU中有一些是执行特殊任务的，比如用来作Boot，或者作RPMB保护的，我们叫它们Well-Known Logical Unit (WLU)，并用W-LUN来给它们命名。每个UFS可以配置一个或两个LU用来作boot，给RPMB最多一个。我们需要通过写Configuration Descriptor来配置LU，并且必须执行一次上下电操作才会是使配置生效。需要注意的是，每个LU只能作一次配置，配好后就不能修改。下面是一个典型的UFS配置方案，具有两个用作Boot的LU，一个RPMB，三个用来作存储数据的普通LU。

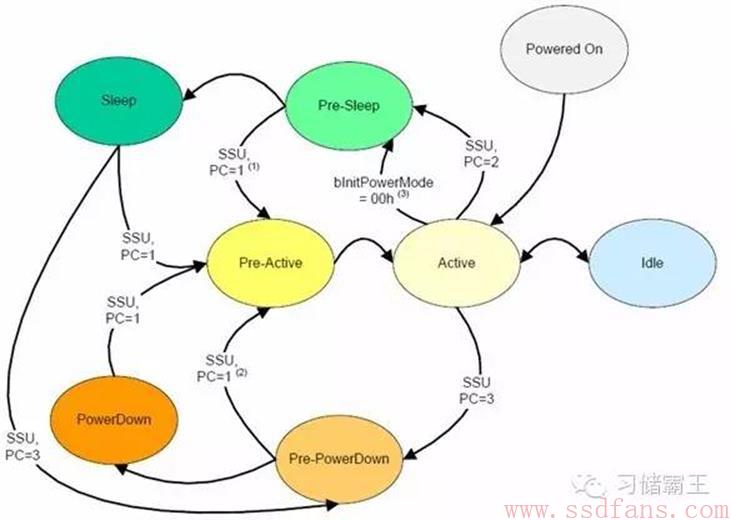

UFS Power Mode：之前文章提到过为了省电，UFS有多种省电模式。那我们结合下图看看具体有哪些？一共是7种power mode，其中4种basic power mode：Active，Idle，sleep和Power Down，另外还有3种过渡模式：Pre-Active，Pre-sleep和Pre-PowerDown。过渡模式作为基本模式的临时状态没必要在详细解释，具体说说4种基本Power Mode：
Active Mode：UFS在执行命令或者作background操作的时候就工作在这种模式下。
Idle Mode：UFS空闲下来进入到这种模式，一旦收到命令就会立刻跳转到Active mode。
Sleep Mode：睡眠模式下可以把VCC1.8V（给memory array供电的电源）关闭，如果想切换到Active或PowerDown模式首先要给VCC上电，然后才能发命令作切换。
Power Down Mode：最省电的一种模式，we can remove every power supply（听着就过瘾），但是（别忘了还有但是），所有buffer，cache中的数据都会丢掉。
关于UFS安全的Feature：
Secure Mode：这种方法可以使数据彻底被擦除，并且不能通过反向工程恢复。具体做法是在作完正常擦除之后，还要在被擦除的区域写随机或者非随机的pattern，起到了把原来数据覆盖的作用。
Device Data Protection：LU层面的一种保护机制。它有两种：1. Permanent Write Protection，一旦配置就不能再改回去。2.Power On Write Protection，经过一个上下电周期或者硬件复位之后，保护效果就会失效。
RPMB：Replay Protect Memory Block和eMMC的RPMB区的工作原理是一样的，都是要通过鉴权的方式才可以访问，该区域的大小是以128KB的倍数来计算的。
Malware Protection：防错的一种机制，对于关键的数据如boot代码，总线配置或者设备其他的一些重要参数，我们可以用这种机制把它们保护起来，拒绝被修改。
Command Queue：

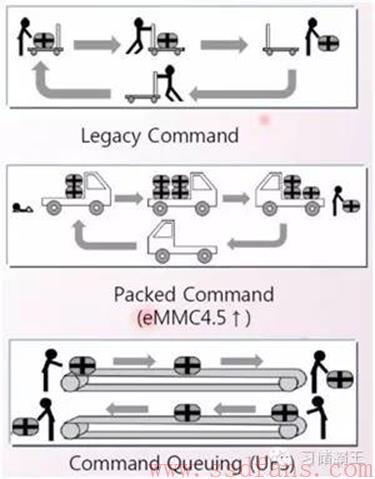

什么是Command Queue？来看下下面这个搬箱子的例子，前两种方式邮寄人必须要顾及接收人的感受，接收人如果没做完工作，发件人是不可以再发箱子的。Command Queue这种方式邮寄人只管往传送带上放箱子，不用顾及接收人是不是完成了工作。即使接收人还在处理上一个箱子，发送人还是可以发其他的箱子。而且别忘了，传送带是双向的，全双工工作方式。对我们的UFS就是这么牛，不需要host管我是不是已经完成了上一个任务，你只要给我发命令就好了。
其实Command Queue并不是什么新鲜事物，早在eMMC5.1已经就有这个feature了。但是UFS的Command Queue要比eMMC的更给力些，强在命令可并发执行，乱序操作而且是全双工的（相比eMMC5.1是半双工的）。

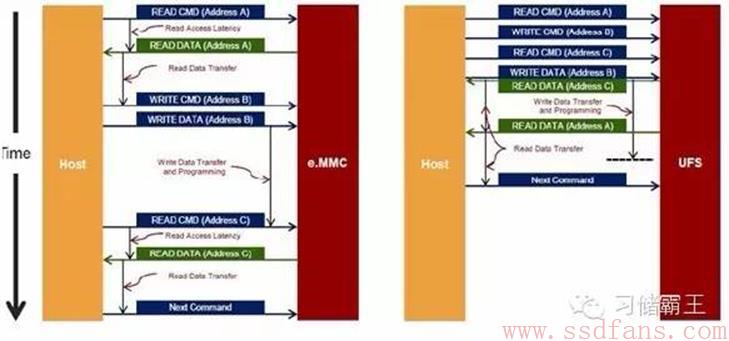

下图是个很好的例子，左图的eMMC和右图的UFS都是接到host发送的4条相同的命令，在UFS多任务操作的支持下，完成所有的命令只花费了相当于eMMC一半的时间。

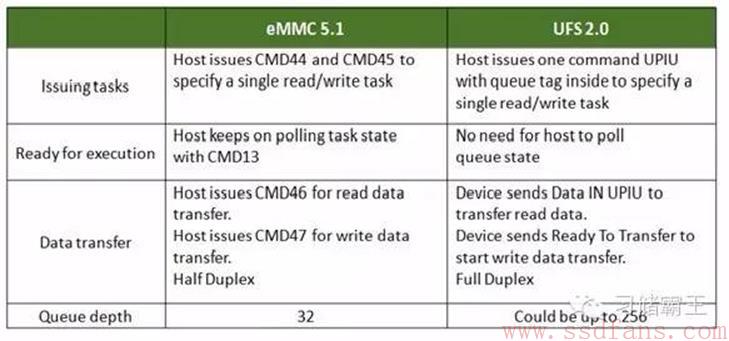

具体在操作层面上的不同闲人就不作具体阐述了，大家看下下图就明白了。
至此，UFS的学习总结就告一段落了，闲人要好好陪家人过年并开始新topic的学习了，期待节后再跟大家分享学习成果，我们不说再见……
