一个TLP，是怎样经历千山万水，最后顺利抵达目的地呢？
今天就以上图的简单拓扑结构为例，讨论一个TLP是怎样从发起者到达接收者，即TLP路由问题。
PCIe共有三种路由方式：基于地址（Address）路由，基于设备ID（Bus number + Device number + Function Number）路由，还有就是隐式（Implicit）路由。
不同类型的TLP，其寻址方式也不同，下表总结了每种TLP对应的路由方式：
|
TLP类型 |
路由方式 |
|
Memory Read/Write TLP |
地址路由 |
|
Configuration Read/Write TLP |
ID路由 |
|
Completion TLP |
ID路由 |
|
Message TLP |
地址路由或者ID路由或者隐式路由 |
下面分别讲讲这几种路由方式。
-
地址路由
前面提到，Switch负责路由和TLP的转发，而路由信息是存储在Switch的Configuration空间的，因此，很有必要先理解Switch的Configuration。
BAR0和BAR1没有什么好说，跟前一节讲的Endpoint的BAR意义一样，存放Switch内部空间在Host内存空间映射基址。

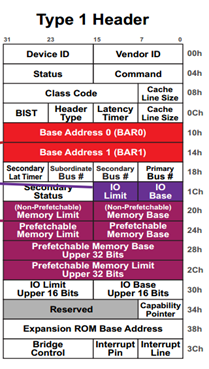

Switch有一个上游端口（靠近RC）和若干个下游端口，每个端口其实是一个Bridge，都是有一个Configuration的，每个Configuration描述了其下面连接设备空间映射的范围，分别由Memory Base和Memory Limit来表示。对上游端口，其Configuration描述的地址范围是它下游所有设备的映射空间范围，而对每个下游端口的Configuration，描述了连接它端口设备的映射空间范围。大家看看下面这张图，理解一下我刚才说的。（Range由Memory Base和Memory Limit限定）

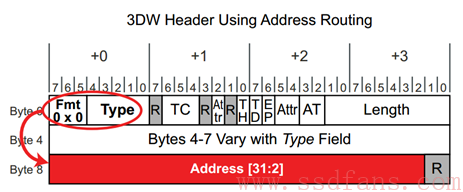

前面我们看到，Memory Read 或者Memory Write TLP的Header里面都有一个地址信息，该地址是PCIe设备内部空间在内存中的映射地址。
-

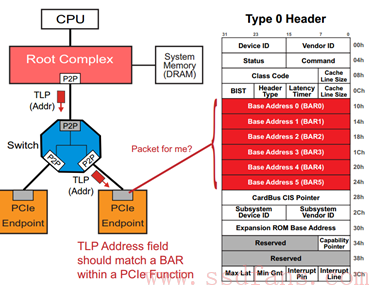

当一个Endpoint收到一个Memory Read或者Memory Write TLP，它会把TLP Header中的地址跟它Configuration当中的所有BAR寄存器比较，如果TLP Header中的地址落在这些BAR的地址空间，那么它就认为该TLP是发给它的，于是接收该TLP，否则就忽略。
-

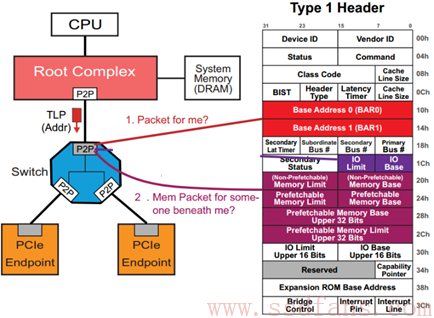

当一个Switch上游端口收到一个Memory Read或者Memory Write TLP，它首先把TLP Header中的地址跟它自己Configuration当中的所有BAR寄存器比较，如果TLP Header当中的地址落在这些BAR的地址空间，那么它就认为该TLP是发给它的，于是接收该TLP（这个过程与Endpoint的处理方式一样）；如果不是，然后看这个地址是否落在其下游设备的地址范围内（是否在memory base 和memory limit之间），如果是，说明该TLP是发给它下游设备的，因此它要完成路由转发；如果地址不落在下游设备的地方范围内，说明该TLP不是发给它下面设备的，因此不接受该TLP。
刚才的描述是针对TLP从Upstream流到Downstream的路由。如果是TLP从下游往上走呢？
它首先把TLP Header中的地址跟它自己Configuration当中的所有BAR寄存器比较，如果TLP Header当中的地址落在这些BAR的地址空间，那么它就认为该TLP是发给它的，于是接收该TLP（跟前面描述一样）；如果不是，然后看这个地址是否落在其下游设备的地址范围内（是否在memory base 和memory limit之间），如果是，这个时候不是接受，而是拒绝；相反，如果地址不落在下游设备的地方范围内，Switch则把该TLP传上去。
-
ID路由
在一个PCIe拓扑结构中，由ID = Bus number+Device number+Function Number（BDF)能唯一找到某个设备的某个功能。这种按设备ID号来寻址的方式叫做ID路由。Configuration TLP和Completion TLP（以C打头的TLP）按ID路由，Message在某些情况下也是ID路由。
使用ID路由的TLP，其TLP Header中含有BDF信息：
当一个Endpoint收到一个这样的TLP，它用自己的ID和收到TLP Header中的BDF比较，如果是给自己的，就收下TLP，否则就拒绝。
如果是一个Switch收到这样的一个TLP，怎么处理？我们再回头去看看Switch的Configuration Header。

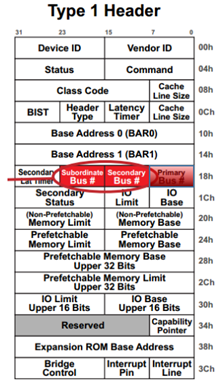

看三个寄存器：Subordinate Bus Number，Secondary Bus Number和Primary Bus Number，看下图就知道这几个寄存器是什么意思：

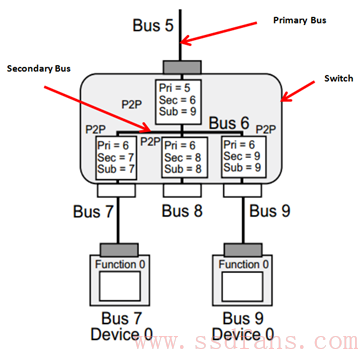

对一个Switch来说，每个Port靠近RC（上游）的那根Bus叫做Primary Bus，其Number写在其Configuration Header中的Primary Bus Number寄存器；每个Port下面的那根Bus叫做Secondary Bus，其Number写在其Configuration Header中的Secondary Bus Number寄存器；对上游端口，Subordinate Bus是其下游所有端口连接的Bus 编号最大的那个Bus，Subordinate Bus Number写在每个Port的Configuration Header中的Subordinate Bus Number寄存器。

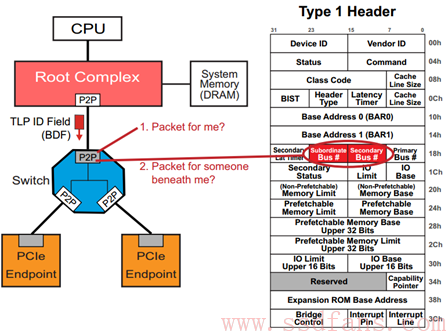

当一个Switch收到一个基于ID寻址的TLP，首先检查TLP中的BDF是否与自己的ID匹配，如匹配，说明该TLP是给自己的，收下；否则，则检查该TLP中的Bus Number是否落在Secondary Bus Number和Subordinate Bus Number之间，如果是，说明该TLP是发给其下游设备的，然后转发到对应的下游端口；如果其他情况，则拒绝这些TLP。
-
隐式路由
只有Message TLP才支持隐式路由。在PCIe总线中，有些Message是与RC通信的，RC是该TLP的发送者或者接收者，因此没有必要明明白白的指定地址或者ID，而是采用”你懂的”的方式进行路由，这种路由方式为隐式路由。Message TLP还支持地址路由和ID路由，但以隐式路由为主。

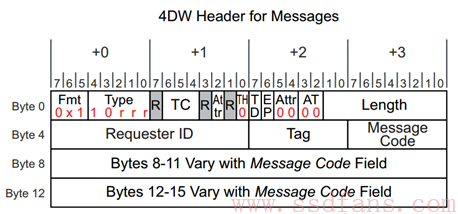

Message TLP的Header总是4DW，如下图所示：

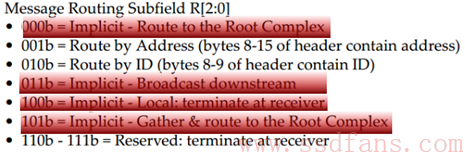

Type字段，低三位，用rrr表示的，指明该Message的路由方式，具体如下：
当一个Endpoint收到一个Message TLP，检查TLP Header，如果是RC的广播Message（011b）或者该Message终结于它（100b），它就接受该Message。
当一个Switch收到一个Message TLP，检查TLP Header，如果是RC的广播Message（011b），则往它每个下游端口复制该Message然后转发；如果该Message终结于它（100b），则接受该TLP；如果下游端口收到发给RC的message，往上游端口转发便是。
上面说的是Message使用隐式路由的情况。如果是地址路由或者ID路由，Message TLP的路由跟别的TLP一样，不赘述。
