一般来说,传统的SSD架构是下面这个样子滴。
向上通过PCIe/NVMe跟Host沟通,向下通过Toggle/ONFI跟Flash沟通,剩下所有的事情都交给ASIC和FW。
CNEXLab认为可以有更好的安排,那就是Open Channel:
其核心就是把原本由FW处理的一部分工作,交给Host这边的Driver(LightNVM)来做:
- Data Placement: Host直接对Physical Page进行操作,
- I/O Scheduling:
- Background Operation:Host负责Background Operation
把FTL的核心功能LPA<->PBA映射交给Host负责,Host直接对Physical Page进行操作,同时负责IO的分发以及决定何时进行Background Operation(比如GC)。
这样做的好处:
- 根据Host端应用场景的情况来动态调整GC的策略,从而提供更好的用户体验, 比如蛋蛋看高清小电影的时候,暂停GC让播放不要卡顿,等蛋蛋暂停去吃饭了再进行GC;
- 针对特定的数据Pattern写入,通过合理摆放避免影响旁边page的数据;
- 尽可能多的物理页并行读写;
- 更高效地使用Host的CPU/Memory资源;
- SSD主控work loading降低,可以使用更低的主频和更小的Memory,降低功耗和成本;
- 对于特定的Pattern,通过Host端提前优化可以降低WA;
- FTL与文件系统或者应用软件深度融合;
那么,Host是如何实现直接对Physical Page读写的呢?
答案是使用NVMe Vendor Specific Command:
- Read PPA: “Read a PPA, in unit of a sector”
- Write PPA: “Write to a PPA, in unit of a sector”
- Erase PPA:”Erase an NVMe block”
- Identify Geometry: “Get geometry of device & media”
Physical Page地址格式如下:
- CHN:Channel Number
- PDU: PPA Data Unit number
- PLN: Plane Number
- LUN: Logical Unit Number
- FPG: Flash Page number
- BLK: Block number, erase block number in a plane

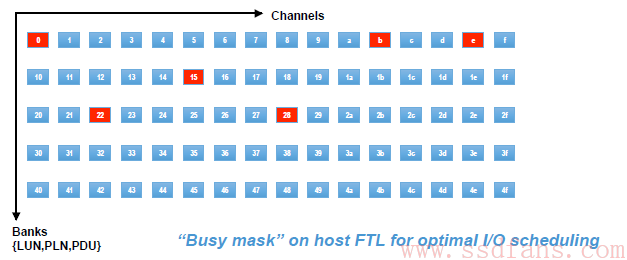

为了更加高效的统筹安排IO,Host FTL会维护一张类似Bitmap,从而优化下发IO时的物理地址。

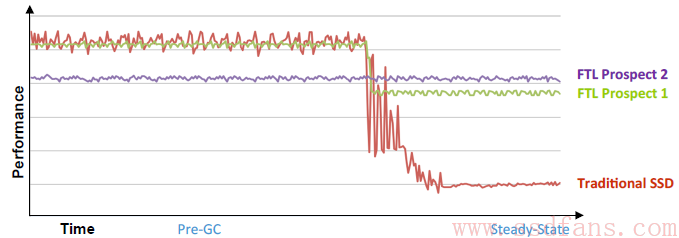

使用Open-Channel SSD, host FTL可以针对不同的workload和应用进行优化,对存放在Flash里数据进行合理归集,从而可以降低OP,WA以及更高效的GC。
从而避免在SSD从全新到稳定状态后,Performance的断崖式下跌。

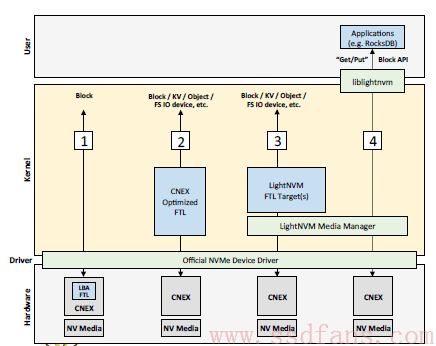

CNEXLab提供4种FTL的选择
- 传统模式—跟其他家一样
- CNEX “Optimized” Host FTL — 增加NVMe Vendor Specific command for Physical Page access
- LightNVM Host FTL – 增加Linux Kernel (Inbox Driver)Support
- LightNVM liblightnvm — 增加 “Get/Put” 命令支持

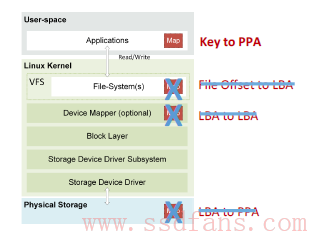

理想形态是下面这个样子,透过File 实验室tem, 块设备驱动,SSD主控,由应用直接下发数据到指定Physical Page。
