GSA Memory+ 会议札记(5)

原创内容,转载请注明:  [http://www.ssdfans.com]  谢谢!

之前的几篇基本都是在讲,复兴的深度学习技术让内存和计算单元之间的GAP变得更大了,这个问题已经从传统的Memory Wall的讨论打了PIM的时代。说道PIM, Porcessor in Memory, 笔者在2014年的时候参加过一个Intel的高逼格的会议,当时3DXP已经在开发,Intel的同学讲,未来的CPU会坐在一个巨大的内存结构上,当时刚刚普及的NAND Flash技术只是个临时方案。因为NAND Flash和CPU之间的连接总是有一种,茶壶倒饺子的感觉。2014年的时候,深度学习应该是刚刚开始,大家都在纠结如何把数据从CPU传递到GPU,(其实,现在大家还在纠结)。

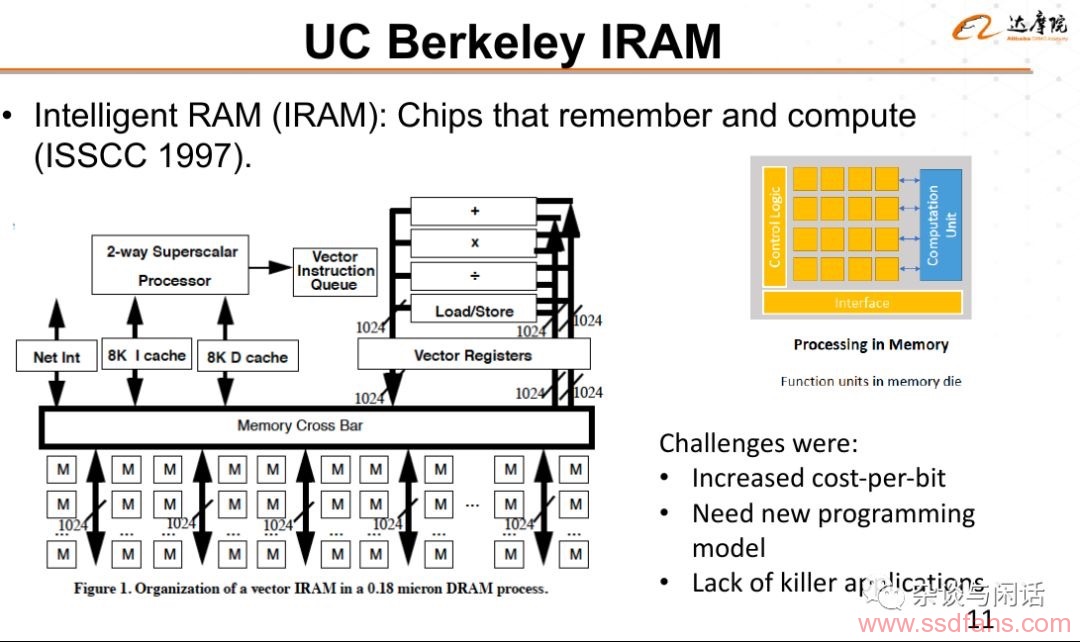

之后,借着大数据和深度学习的东风,PIM一下子流行起来。其实,PIM并不是一个新概念, 每一个很靠谱的PIM的综述文章都会讲那个开始-The Berkeley IRAM Project.

和他的亲兄弟RISC-V不一样,IRAM的命运不济,没有走到工业化这条路上。对于这个项目,David Patterson 大神在他的《Microprocessors in 2020》都讲过这个。大神就是大神,如果你现在看看这篇文章,会发现这个世界上的预言并不总像《沪市一万点不是梦》一样不靠谱。

文章的内容总结如下:

  1.  晶体管的集成度是惊人的,他们之前在1980年的预测过于保守,按那时的预测,在1995年,他们已经用上了2000年的电脑。
  2. 冯氏体系的优点是比较适合通用计算,但是未来更需要SIMD和并行的支持。
  3. 从1995年来看,2020年的电脑并不会有多大的不同。
  4. 最后,他安利了IRAM这个项目,认为计算和存储的结合会带来架构上的收益.

一句话,IRAM并没有像大神的RISC和RAID一样被工业届买单,但是Intel目前对于DeepLearning的看家吃法的家伙AVX-512就是加专用向量处理器的例子。【1】

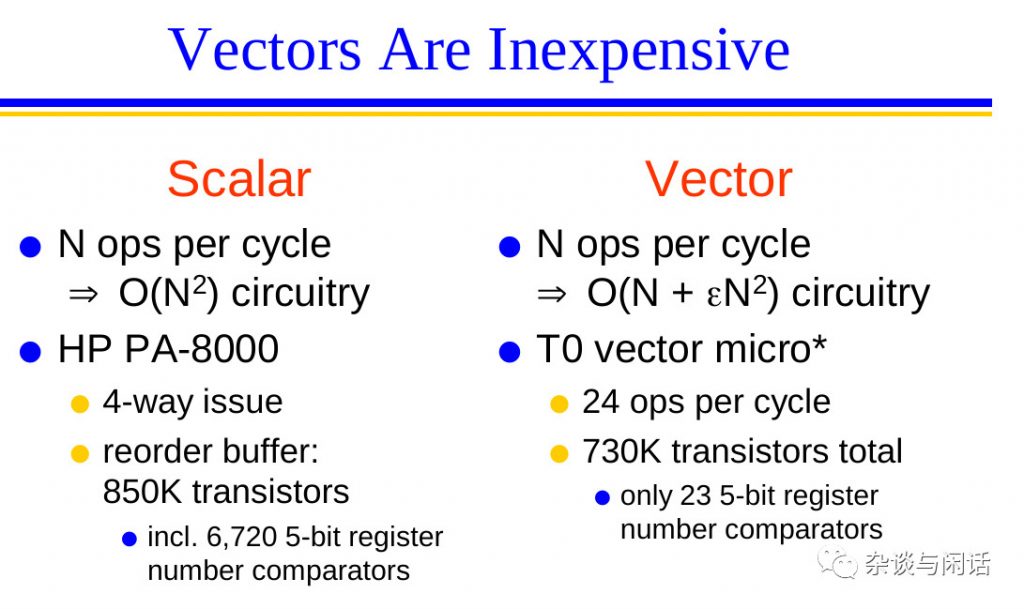

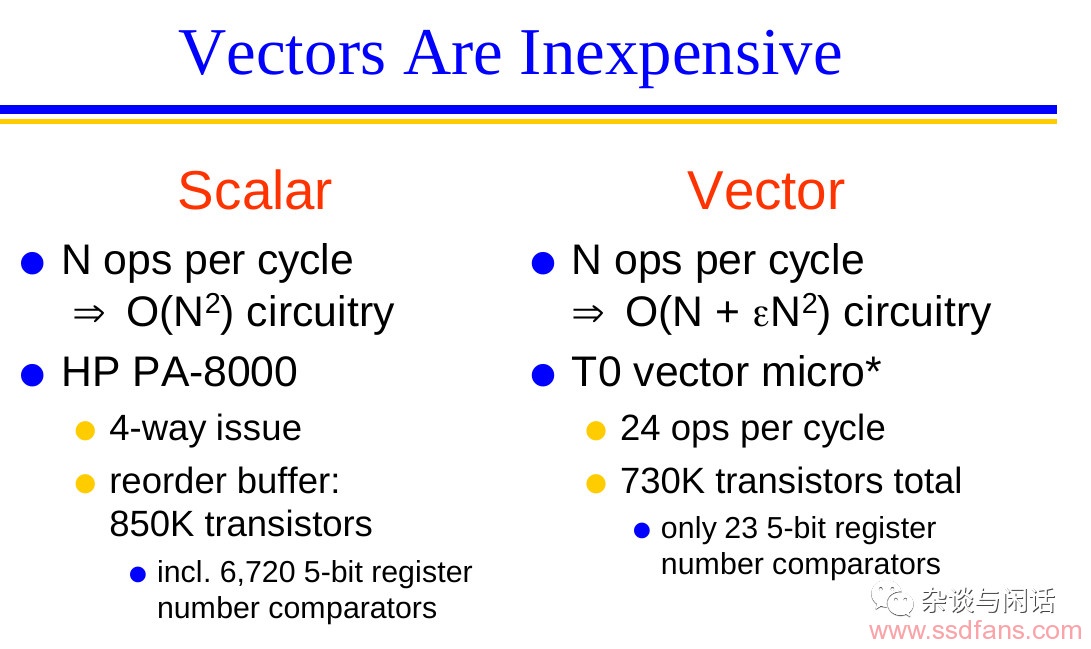

另一个比较有代表意义的就是寒武纪的大电脑了。上一节的IRAM只是加了一个向量处理器在哪里,当时主要的想法是做并行计算,但是一直到现在,并行计算依然对于广大的程序猿来讲还是比较困难的。在IRAM的指令集的角度上,对比了标量和向量实现并行的对比。

看到这个,做芯片的同学是不是想到了SPARC,”While slower then recent Intel offerings, architecturally UltraSparc remains a very interesting microprocessor with unique (and very compiler friendly) organization of registers.  And as we mentioned before it is a big Endean microprocessor, which is actually the only right way to build microprocessors :-).”[2]

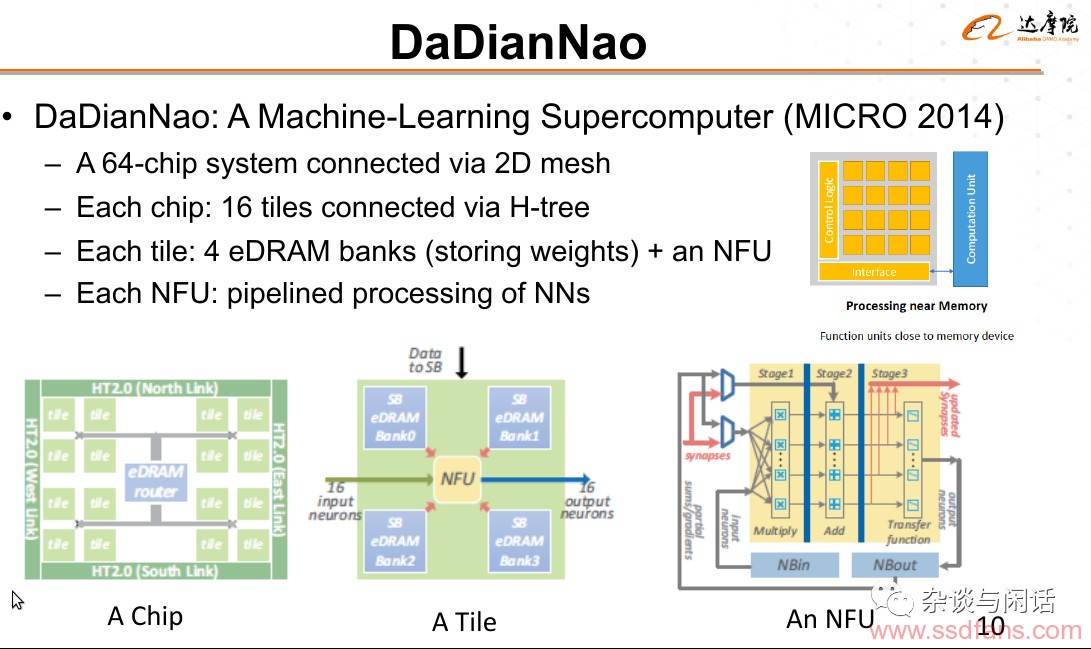

因此,DaDianNao的创新就在从计算机体系结构的角度,把一个NFU和内存结合。如何说IRAM是一个通用方案的话,Dadiannao就是一个专用的方案了。要知道,在2014年,大部分用户还在忙着调整GPGPU的参数,而DaDiannao类似于一个AI加速器的开山祖师,创建了RAM+NFU的流派。

SSDFans的同学们都知道,早在1985年,Toshiba就发明了NAND Flash,最近几年NAND Flash的大事就是盖楼,从平面到了立体,本来大家在15nm(1Y)之后,还要接着想办法挖沟。用了3D技术之后,一下子回到了40nm的幸福时光,每家都在大干快上,最高记录目前是512层。[3]

其实,DRAM也在搞同样的事情,和NAND Flash不同,NAND Flash是摩天大楼,而DRAM则是6层的板楼。

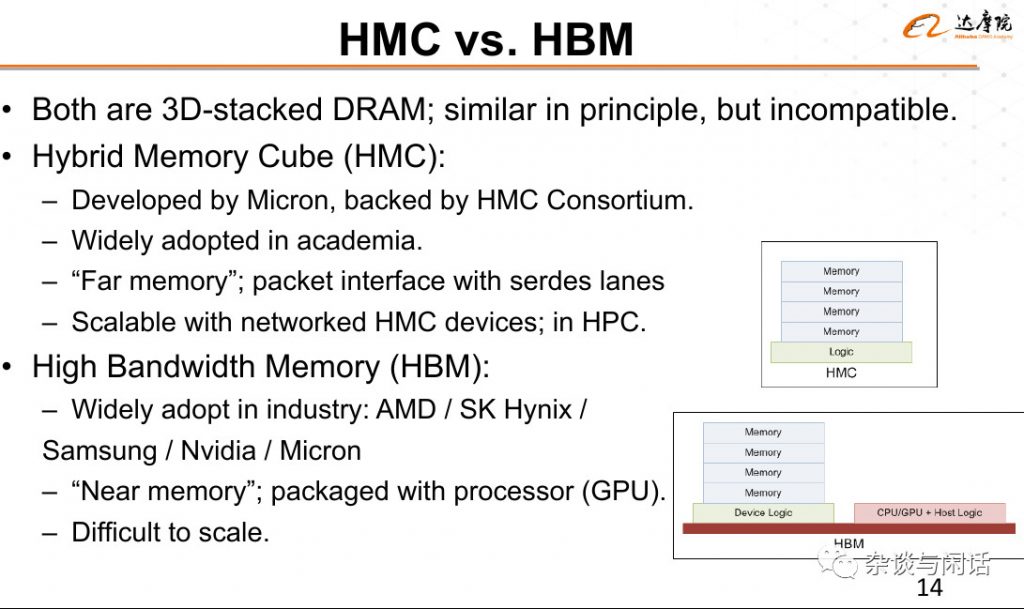

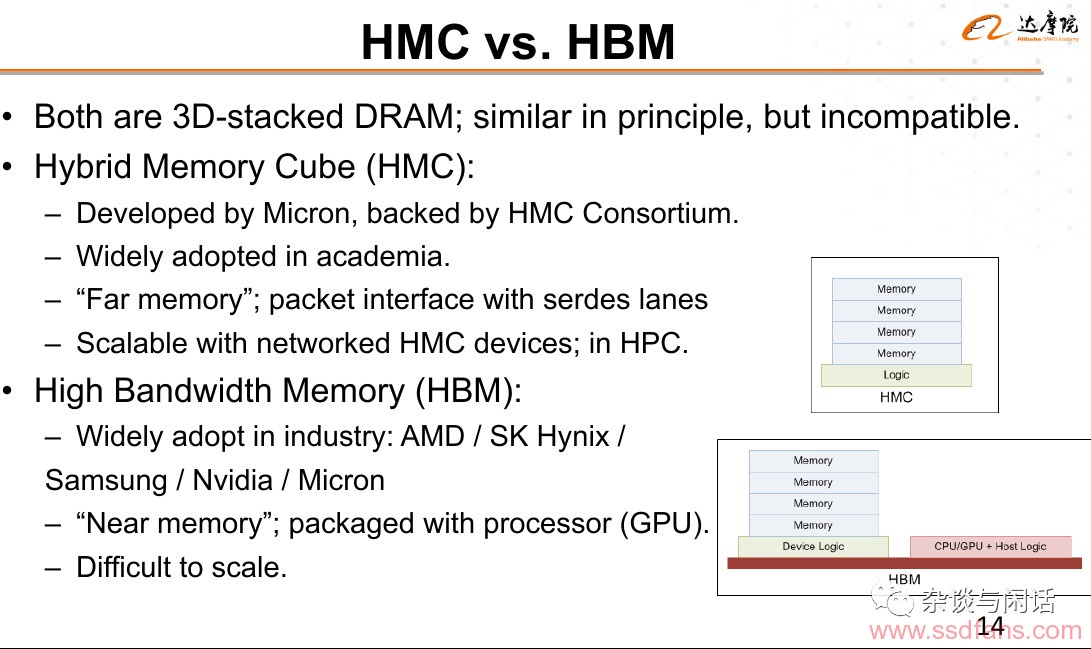

对的,HMC和HBM所用的Memory还是普通的DRAM芯片,只是用新的芯片封装工艺和计算芯片集成。HBM的使用和DRAM的使用并没有大的区别。这个和最新的AMD的ZEN2 Rome的CPU类似,7nm的计算die和14nm的IOdie合封。目前在hyerpscale,特别是OCP里面,一个chiplet的概念特别流行chiplet[4]. 这里不得不说一下我的老东家Avago就特立独行。人家整了一个比V100还大的独立片子[5],21,000,000,000的晶体管,7nm一句话,俺能卖出去,管什么良率问题。

因此,很自然,通过牛逼的工艺,把memory和计算单元合体,大家都在做,包括笔者供职的Xilinx也在搞AICore和HBM。现在的AI芯片,如果没有HBM的配置,估计都不好意思出门了。

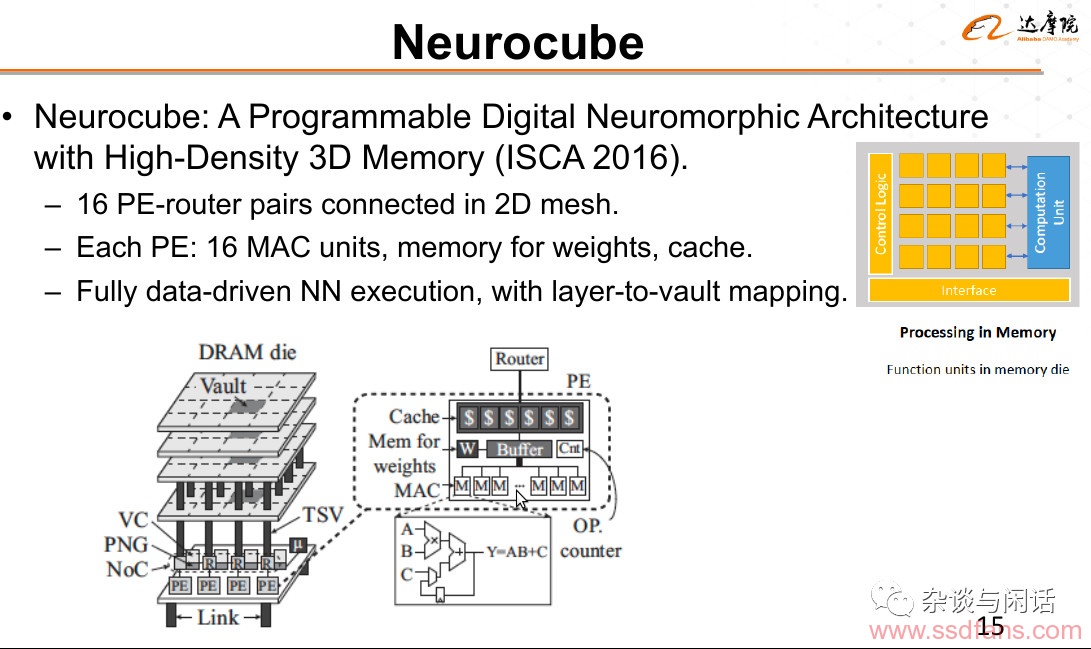

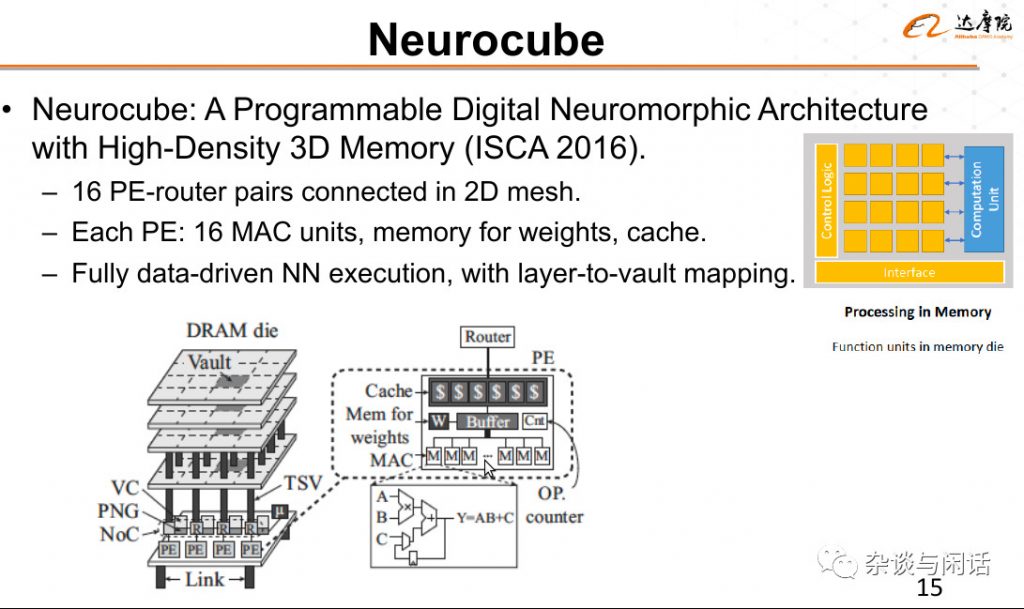

不知道为什么,段教授选了一个这个例子。

如果有懂行的同学可以评论一下。好了,这个段落主要是将讲了在DRAM上的各种尝试,2D和3D都有,但是基本上memory和xPU之间的界限还是明显的,虽然在一张床上,还是没有水乳交融。比较关心业界动态的,这一节基本上是靠谱的技术,都可以实现的。下一节应该都是脑洞了。

[1] https://software.intel.com/en-us/articles/intel-advanced-vector-extensions-512-intel-avx-512-new-vector-neural-network-instruction

[2] http://www.softpanorama.org/Articles/Linux_vs_Solaris/sparc_vs_x86.shtml

[3]https://semiengineering.com/3d-nand-flash-wars-begin/

[4]https://www.eetindia.co.in/news/article/Chiplet-Ecosystem-Gathering-Momentum

[5]https://www.nextplatform.com/2019/06/24/bringing-big-bandwidth-to-large-enterprises/
