阿呆实战NVMe 1-6合集



一







看完了蛋蛋的NVMe系列，你是不是有点手痒痒了，毕竟这是一门技术，不是艺术，只能欣赏，却不能亵玩，实在是太不让人尽兴了。三俗的来说，估计你也是看了上面的女神进来看文章的，但是，是不是下面的苍老师才能让你真正动手实践？





八卦蛋蛋



作为ssdfans的招牌，蛋蛋现在已经有了很多粉丝。你估计也想知道蛋蛋到底是个什么样的人，阿呆有幸略知一二。首先，蛋蛋博士真的是一位博士，饱读诗书，而且智商也很高。肯定有人要问了，你怎么知道他智商高呢，把跑分亮出来看看。其实阿呆也没跑过分，只知道蛋蛋家族有高智商基因，出了不少高考状元。乡亲们因为有了这样一家邻居，教育孩子不得不格外卖力气: 天赋不如人已经输在了起跑线上，后天可得加倍努力啊！



阿呆以前搞不懂NVMe，都是英文文档，好不容易看完也不能消化，花个把星期很多也是云里雾里。但是，看了蛋蛋写的NVMe系列，通俗易懂，最多半天就能掌握精髓。想到这里，阿呆不得不像古人一样发出慨叹：



天不生蛋蛋，万古长如夜！

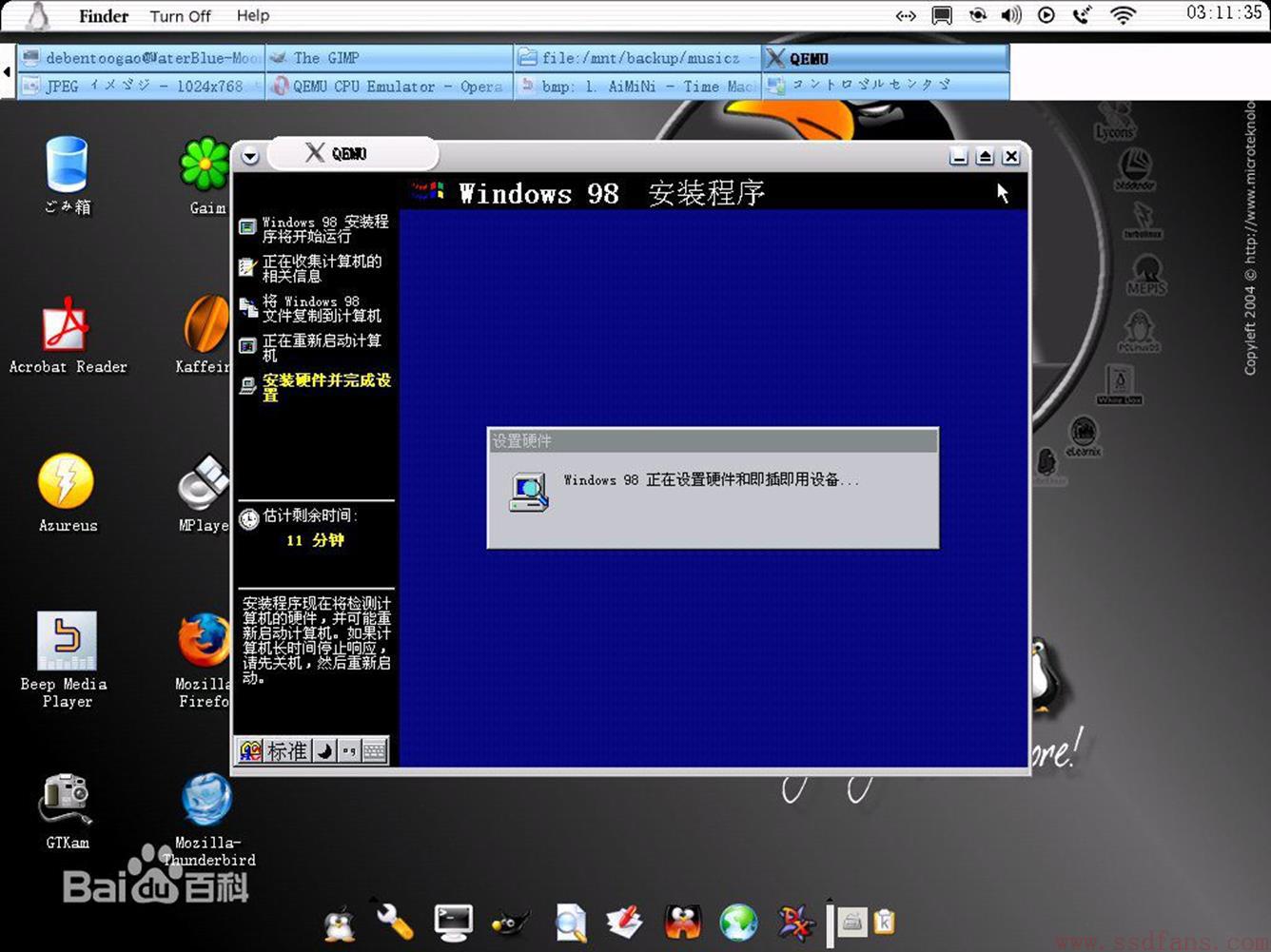

QEMU



好了，后面我们不扯蛋了，言归正传。尽管阿呆想动手实践NVMe，可是舍不得花钱买昂贵的PCIe SSD练手，而且买了也是人家的控制器，自己怎么在上面搞开发啊，真是愁死人了。后来，阿呆想到一个好主意：真的玩不起，咱还不能搞个假的吗?果然找到一个免费的操作系统Linux上免费的虚拟机软件QEMU。估计很多人玩过VMWare，QEMU差不多，只不过是开源的，所以手闲的人可以在上面搞开发。如下图，在Linux系统上用QEMU虚拟了一个Windows系统。

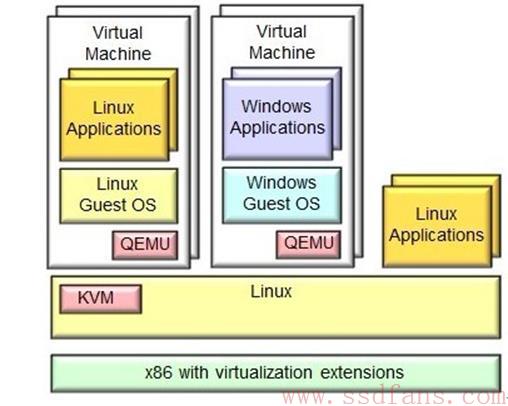

说到这里，不得不提一下大名鼎鼎的KVM了。总是听人家讲什么虚拟化，KVM之类的，听起来挺时髦的，那KVM到底是个什么东东? 现在所说的虚拟化，一般都是指在CPU硬件支持基础之上的虚拟化技术，就是有些CPU是支持虚拟化指令的。KVM也一样依赖此项技术，全称Kernel-based Virtual Machine，其实就是虚拟了一个Linux内核，而且通过CPU的专有虚拟化指令可以达到很高的效率。但是我们知道Linux操作系统分为内核层和用户层，光有KVM这个内核层，我们还跑不起来任何图形界面等用户应用。KVM就相当于是开发商，只会盖房子，而且盖的非常坚固，但是盖好房子发现都是毛坯，不能住人，这时候他们发现了另一个开发商QEMU，他们也盖房子，还搞装修，装修的本领很不错，盖得房子实在不咋地。于是，这两家开发商战略合作，KVM负责盖房子，QEMU负责搞装修，人们交了房就能住进精装修的房子了，又坚固又漂亮好用。所以现在往往是KVM+QEMU搞一个虚拟机，KVM是内核态，QEMU是用户态。如下图。





说来惭愧，阿呆的知识其实都是百度上搜的。如果你想更深入地了解KVM，就得拜师了，上哪里找老师呢？哈哈，远在天边，近在眼前，我们藏龙卧虎的ssdfans微信群里就有位大牛，西山居的系统运维经理肖力，大名鼎鼎的《深度实践KVM》就是他写的。



云计算与虚拟化



总是听人说云计算，虚拟化，为什么他俩关系这么铁？阿呆也不懂内情，但是知道云计算公司搞了很多虚拟机，因为我们www.ssdfans.com网站就是买了阿里云的ECS服务，所谓的ECS弹性云计算其实就是用虚拟机实现的。我们传统企业建设自己的机房，要配置很多电脑，交换机，存储阵列等，来搭建网站，实现邮件服务器，内部OA等服务。到了云计算这里，还是买很多机器，只不过这些机器都是虚拟的，所谓弹性就是系统的CPU，内存，硬盘，带宽等资源都是可以配置的，谁叫人家是虚拟的呢，玩虚的就是任性啊。



不过最近总是有读者反映ssdfans网站从手机访问缓慢，电脑却还可以接受，阿呆还没好好看看是什么原因，希望有专家能够指点迷津。我们网站使用的是wordpress，文件存放在阿里云ECS，数据库采用了阿里云的RDS，服务器只有杭州的，还没有买全国各地的CDN加速。



CPU的虚拟化指令

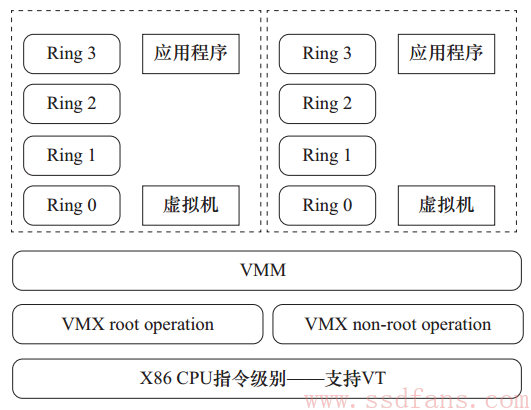

后面阿呆要开始无耻的大段摘抄《深度实践KVM》了， 嘿嘿，广告也不是白做的~~如下图，X86的指令集一般分为4种特权模式：Ring 0，Ring 1，Ring 2，Ring 3，操作系统一般是Ring 0，应用程序Ring 3，驱动程序Ring 1，Ring 2.可是到了虚拟机就遇到问题了：你敢让虚拟机的Ring 0指令真的跑在真实CPU的Ring 0模式下吗？毕竟都是虚拟的，搞不好就出问题了，但如果都跑在Ring 3模式下，那白白浪费了CPU的这个设计，性能又上不去了。





所以Intel等CPU厂商推出了虚拟化指令。Intel的VT-x技术推出了两种操作模式：VMX root operation，VMX non-root operation。我们知道虚拟机包含两部分，虚拟层VMM（virtual machine monitor）和虚拟出来的系统，虚拟层其实就是我们物理系统里的一个应用，所以它跑在VMX root operation，和正常模式一样。而虚拟出来的系统跑在VMX non-root operation，是处在VMM控制之下的一个环境。这样虚拟机跑在自己的CPU轨道里，物理机也跑在自己的原来的CPU轨道里，相互隔离，性能也得到了提高。





这就像是孩子长大娶了老婆，和父母住在一起，生活已经是两家人了，可是共用厨房和厕所，首先经常上厕所得排队，憋得受不了，其次，小两口的隐私也得不到保护。老爹没办法，可怜天下父母心啊，又花钱盖了一套厕所和厨房，大家同在屋檐下，再也不冲突了，相安无事。



I/O虚拟化



一家人和睦了一段时间之后，新的问题又出现了。小两口消费观念新潮，总是需要买各种东西，但是又没时间去，所以只能让爹妈每天去超市代买，垃圾也让二老去倒。老人嫌累，小两口嫌他们少买了这个那个。老父亲好好想了想，找出症结了:尽管我们空间分开了，但是生活的原材料还没分开。后来，小两口不从超市购物了，他俩的东西全都选择网购，更自由，更方便，垃圾让快递小哥顺手帮忙带走，什么都搞定了。这就是I/O虚拟化啊：两家人的消费和废物处理隔离。



我们都知道，影响电脑性能的主要是CPU和内存，玩游戏还要显卡，下电影要网速和硬盘快。虚拟机也有这些问题，CPU虚拟化提升了处理能力，但是数据操作也需要高性能啊，关键在于解决I/O设备与虚拟机数据交换的问题，而这部分主要相关的是DMA直接内存存取，以及IRQ中断请求，只要解决好这两个方面的隔离、保护以及性能问题，就是成功的I/O虚拟化。



慈祥的老父亲Intel开发了VT-d技术，在北桥（现在改叫MCH，因为南桥退休了）提供DMA虚拟化和IRQ虚拟化。传统的IOMMU（memory management unit，内存管理单元）集中管理所有DMA，不容易实现DMA隔离，而VT-d实现了多个DMA保护区域的存在，实现DMA虚拟化。



传统设备中断请求有两种方式：一是通过I/O中断控制器路由，另一种是DMA写请求直接发出去的MSI（message signaled interrupt，消息中断）。由于使用了DMA，需要访问所有内存地址，没办法实现中断隔离，其实就是虚拟机的没办法区分。VT-d的中断重映射架构重新定义了MSI的格式，尽管MSI依然是DMA写请求，但是不嵌入内存地址，而是消息ID，通过消息ID区分不同的虚拟机区域。



啰啰嗦嗦说了这么多，怎么还没进入NVMe这个主题啊，没办法，阿呆就是这么个人，做足了前戏，慢慢的进入。



后面阿呆将会带你一起在QEMU虚拟机虚拟出一个NVMe设备，同时，在虚拟机Linux操作系统中开发一个NVMe驱动来使用它。



引用



肖力等，《深度实践KVM》

http://wenku.baidu.com/view/79bbd89851e79b89680226cb.html



二



从前，计算机还是奢侈品，有一位屌丝程序员叫蛋蛋，尽管他每天开发电脑软件，但是码砖的住不起房子，码代码的买不起电脑。对蛋蛋来说，买个电脑跟愚公移山一样难，可是他太喜欢电脑了，怎么办？蛋蛋终于想出了一个主意：真的买不起，还不能搞一个假的吗？蛋蛋的想法是用软件模拟一个电脑，把所有的硬件都用软件来虚拟。隔壁Cubicle的程序员智叟听说了之后，讥笑他：”蛋蛋啊，你也太傻了，微软的软件高管说成熟的工程师一年只能写4000行代码，你什么时候才能模拟出那台电脑？”蛋蛋斩钉截铁地回答：”我死了，还有我的儿子，儿子死了还有孙子，子子孙孙无穷无尽地码代码，就能开发成功！”蛋蛋想出了一个子子孙孙继承事业的好办法，他用了面向对象的技术，自己只是写了顶层的几个类，确定好框架，后来的人想要加个新的硬件进来，就一层层继承各种类，完善接口就能使用了。没想到，子孙还没接班，其他世界各地的程序员也加入进来帮忙，很快就开发成了这个著名的虚拟机——QEMU。



记得以前有位同学说他去一家牛公司面试，一道面试题就是C语言怎么开发面向对象的代码？我听了这道题觉得还是有点难度，不过没好好细想。如今看了QEMU的代码，才发现这就是C语言实现面向对象的绝佳例子啊!他如果当初看过QEMU的源码，估计能和面试官谈笑风生了。当然，本文的主要目的还是为了介绍NVMe在QEMU中的数据结构，教你面试题是副产品。代码不是阿呆自己写的，要那样我就牛了，QEMU的NVMe虚拟机代码是GIT上的一个开源项目https://github.com/nvmeqemu，谁都可以下载下来玩。



面向对象三大特点

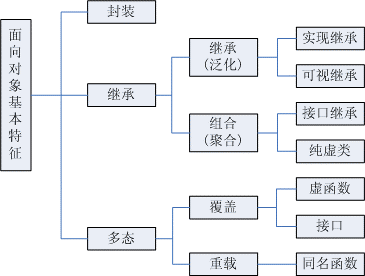

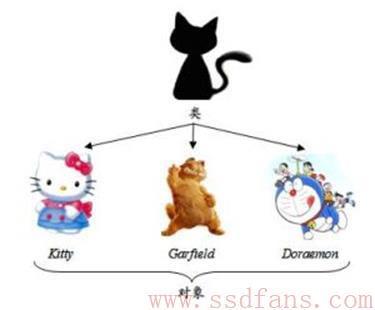

如上图，我们知道面向对象有三大特征：

1. 封装：这个好理解，就是在一个struct/class里面把各种变量，函数都打包塞进来。这个大部分人很快就能想到，很多宣称面向对象的C语言代码其实只是实现到了这一步。比如阿呆之前写的大话EXT4文件系统，Linux内核的VFS说是面向对象设计，其实就是做了个封装而已。
2. 继承。继承的意思就程序员太懒了，要开发一个机器猫，想起以前搞过猫的对象，所以就让机器猫把猫这个对象包起来，这样猫对象所有的属性和接口都被继承了。再加一些机器猫独有的属性和接口，代码搞定。猫是父类，机器猫是子类，还可以继续子子孙孙，繁衍不息。这个咱C语言也有办法，就真的在struct里面包一个父类的struct不就完了，只不过纯手工，麻烦一点。
3. 多态。
   1. 重载：就是函数名一样，参数不一样。这个比较好搞定，编译的时候编译成不一样的函数名就可以了。
   2. 覆盖：父类和子类同样名称和参数的函数，子类重新定义覆盖父类的。执行的时候，如果子类对象赋给父类指针，还得执行子类的新的函数，这个叫做动态绑定。不太好弄，需要包含一个表格来实时查询。

我们下面来看看NVMe的数据结构，顺便看看QEMU实现了面向对象的哪些功能。



QEMU面向谁的对象？

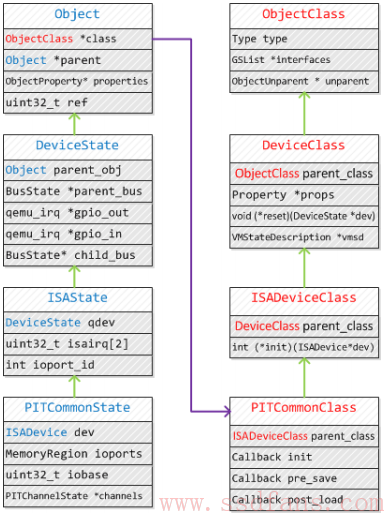

下图是一个PIT设备在QEMU中的结构，很明显，是个继承的关系，子类包含了一个父类的对象，继承了父亲的一切（其实应该是母亲的一切，谁叫码农是男的居多呢，parent自然翻译成了父亲。但是生物上来说，那些没有两性生殖的生物，一切基因应该是来自于母亲。），不像我们两性生物，父母各取一半。不过新版的QEMU已经有点区别了，我看代码，NVMe设备继承向上到了DeviceState就结束了。



QEMU里面的设备分为三类：

Block是Linux的块设备，比如磁盘IO之类，Device就是各种外设，比如PCIe设备，Machine是CPU等的虚拟。NVMe是一个PCI设备，所以是Device类型。描述NVMe设备的对象叫NVMEState，继承关系为：







那一个子类在QEMU中如果做到初始化？其实是要一级级初始化的，QEMU用一种递归的方法，如果子类的父类还没有初始化，那就先初始化父类，调用父类的构造函数。



NVMe设备怎么定义



尽管说NVMe设备的对象是NVMEState，但是nvme.c里面只看到了一个NVMe相关的对象定义：

那这个nvme_info是个什么东东?咱们且听下回分解。



引用



https://github.com/nvmeqemu

QEMU设备模拟，mnstory.net



三





有人说阿呆你搞个虚拟的东西来玩NVMe，看起来是很爽，代码随便写，然并卵有个什么鸟用呢？其实在实际产品研发中还是有点用的，QEMU最大的好处是可以用GDB Debug。一般实体机如果发生了Panic，只能通过Linux Kernel Panic Dump的方式查看堆栈，找原因，有些藏得比较深的问题比较难发现。而QEMU虚拟机在出错的时候会停下来，就能直接查看出错时各个变量的现场值，找到Root Cause。你如果开发了Linux NVMe驱动，可以用QEMU Debug，也能做一些简单的测试。



我们上回说到，蛋蛋定义了QEMU的一套顶层架构，这样后来的人加新的硬件进来，就可以直接套用。本文就通过NVMe设备的追根溯源来看看QEMU使用了何种巧妙的架构来驾驭那么多复杂的硬件。



怎样在QEMU注册一个NVMe设备？

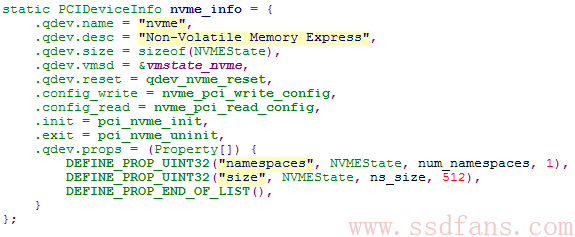

上回说nvme.c里面定义了一个PCIDeviceInfo对象nvme_info，如下图，包含了构造和析构函数，还有其他配置与接口赋值。那这个对象是怎样在QEMU之中被使用的呢？

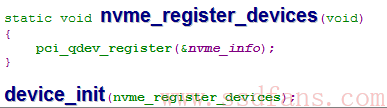

如下面代码，nvme_register_devices注册了一个PCI设备nvme_info。然后，用一个宏device_init来声明这个注册函数。看得出来，奥秘就在这个宏里面。

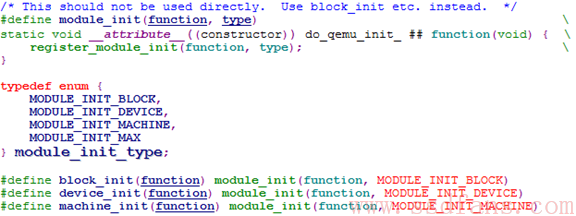

如下，可以看到device_init宏变成了module_init，而这个module_init宏是个有constructor attribute的函数，起什么作用呢？在GCC中，这两个编译的attribute用于修饰某个函数， 经过constructor属性修饰过的函数， 可以在main函数运行前就先运行完毕， 同理destructor在进程exit之前执行。相当于构造和析构函数。要知道Linux分为内核态和用户态，内核态的程序都是通过modprobe .ko文件形式加载，没有main函数一说。而用户态都是从main函数进来的，而虚拟机本身是跑在用户态的，所以也是从main函数进来。不过，module_init宏声明的函数在main函数之前就执行了，就是为main函数做一些配置工作。



我们说QEMU把硬件分成了Block，Device和Machine三种，最终三种硬件的注册函数都汇总到了一个函数：register_module_init(void (*fn)(void), module_init_type type).



于是，我们又来一探这个通用的注册函数干了些什么。如下面的代码，功能非常简单，就是每种硬件类型，在QEMU中都有一个设备链表，链表中每个节点的内容就是这个设备的注册函数。所以，在QEMU中注册一个设备就是把这个设备的ModuleEntry挂到链表的尾巴上。





QEMU初始化



NVMe设备的注册是完成了，非常的简单。那么QEMU又怎么来使用这个注册的设备呢？请你回过头看看，其实折腾了半天，只是在main函数调用之前把nvme_register_devices这个函数注册到了device设备的链表里面，真正的NVMe初始化还没弄呢。不过别着急，NVMe设备初始化肯定是和nvme_register_devices函数内容分不开了。那我们就来看看这个函数做了什么。

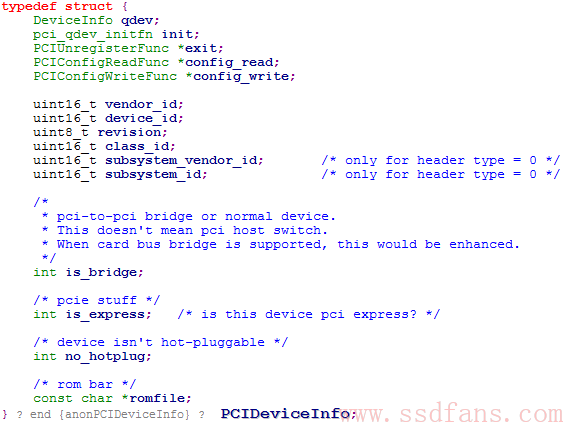

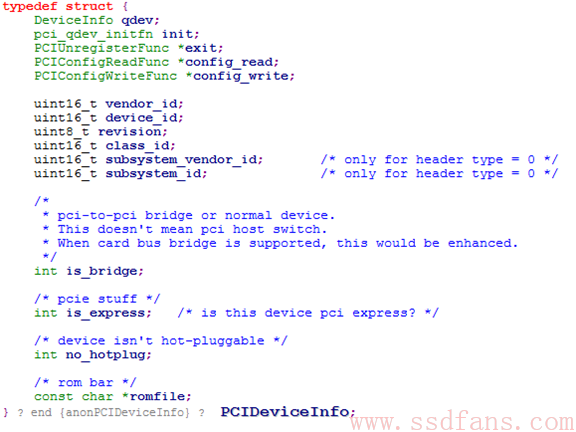

看起来是给继承的DeviceInfo qdev赋初值。下面是PCIDeviceInfo的定义，包含了构造和析构函数，PCI设备的config读写接口，还有vendor id等参数。

拿这些注册的DeviceInfo的init函数到底什么时候调用？要找到答案，我们就得去看看main函数做了些什么，毕竟注册PCIDeviceInfo对象是在main之前完成，那main肯定不会不用注册的结果。QEMU包含了很多main函数，因为有很多工具，但是真正的main函数位于Vl.c。

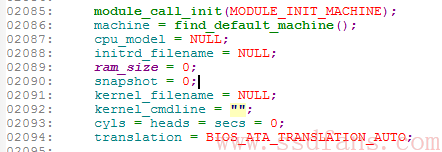

首先初始化最核心的Machine设备，CPU之类的。

中间有1000多行代码不知道在干嘛，反正还没轮到Device设备。直到1000多行以后，Device设备才被初始化。

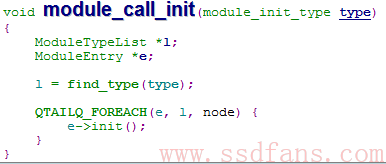

但是当我们看到module_call_init函数的内容，还是很失望，它只是调用了e->init()。

e->init()是什么，请翻到本文开头，nvme_register_devices函数就是e->init()！！是不是觉得搞了半天，又回来了。悲哀啊，怎么这么麻烦啊，那本文开头的nvme_info的那些init函数到底什么时候调用？等下回阿呆搞明白了再告诉你。



引用



https://github.com/nvmeqemu



四



蝶恋花 【宋】欧阳修



庭院深深深几许？杨柳堆烟，帘幕无重数。玉勒雕鞍游冶处，楼高不见章台路。

雨横风狂三月暮，门掩黄昏，无计留春住。泪眼问花花不语，乱红飞过秋千去。



看完前面一篇，我相信你的心情就跟欧阳修这首《蝶恋花》中说的一样，感到：”庭院深深深几许？杨柳堆烟，帘幕无重数。”杨柳依依，一重又一重堵在前面，像一层层帘幕一样，我们翻了这么多层代码，根本看不到NVMe初始化在哪里( ▼-▼ )





再探DeviceInfo



读者君，还记得NVMe设备的注册函数吗？我们再来过一遍，

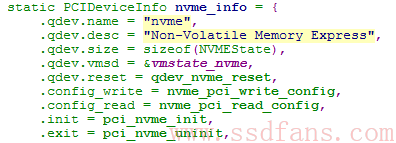

首先有一个static类型的全局变量nvme_info，是个PCIDeviceInfo，内容为

接着，通过一连串我们上文中发现的初始化流程，下面这个函数在main函数中通过调用module_call_init(MODULE_INIT_DEVICE)而被执行。所以我们再来一级级深入剖析下面这个函数：

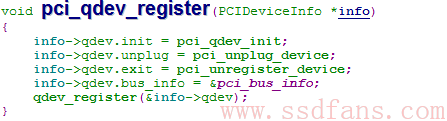

PCIDeviceInfo对象nvme_info通过pci_qdev_register注册，而PCIDeviceInfo继承了DeviceInfo类，

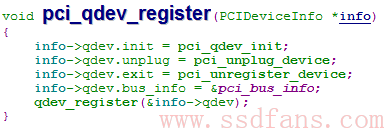

所以类似，函数pci_qdev_register就是把这个pci设备的父对象info->qdev通过qdev_register函数注册。

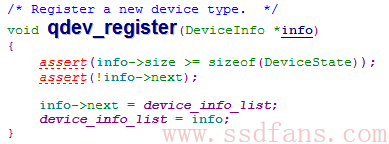

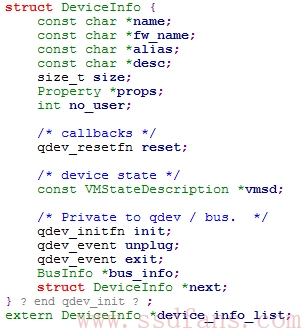

如下，nvme_info的父对象DeviceInfo添加到了全局变量device_info_list当中，这个是所有device设备的链表。后面就好办了，我们只要查找这个全局变量调用的代码，就能找到初始化的地方了。





离真相只有几步



功夫不负有心人，阿呆终于搞清楚了来龙去脉，下面就是揭晓奇迹的时刻。上文中我们看到main函数调用了

但是，没有继续留意后面的代码，其实再看几十行，就有一段有点不太直接的代码。

这段代码就是device设备初始化的地方，人世间很多事都是这样，往往我们在离真相很近的时候提前放弃了，等到花了大工夫搞明白之后，才追悔莫及。文科生就不像我们理科生这么纠结，他们能用文学化悲痛为美好：众里寻他千百度，蓦然回首，那人却在灯火阑珊处。



那么问题来了，qemu_opts_foreach和qemu_find_opts都是来干嘛的？这里我们需要来看一条QEMU启动的命令:



qemu-system-x86_64 –enable-kvm -cpu host -smp cores=4,threads=2,sockets=4 -m 16384 -k en-us -hda /pps/guohongwei/vm_test/ubuntu.img -monitor stdio -device nvme



这里启动了QEMU，并且配置了各种外设，使用了KVM内核，CPU和内存配置，硬盘镜像，最后是device设备，加载了nvme设备。上面的两个函数qemu_opts_foreach(qemu_find_opts(“device”), …)就是从参数列表中找到device设备，并且遍历。

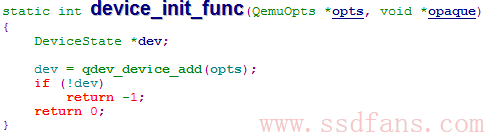

这里遍历了注册的Device设备，通过device_init_func一个个初始化。我们来看初始化流程。

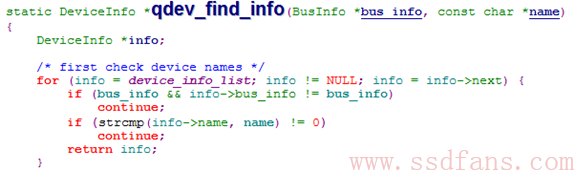

qdev_device_add函数首先通过qdev_find_info查询，从我们前面看到的DeviceInfo注册的链表device_info_list中查到要初始化的device。我们翻到开头nvme_info的初始值就知道，nvme_info把里面DeviceInfo的name初始化为”nvme”，所以qdev_find_info就可以找到”-device nvme”对应的DeviceInfo。

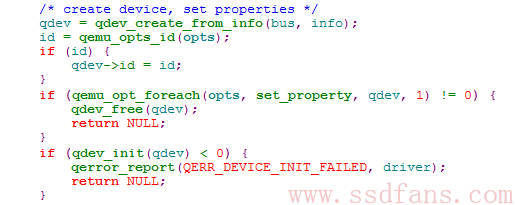

得到DeviceInfo之后，创建DeviceState对象qdev。

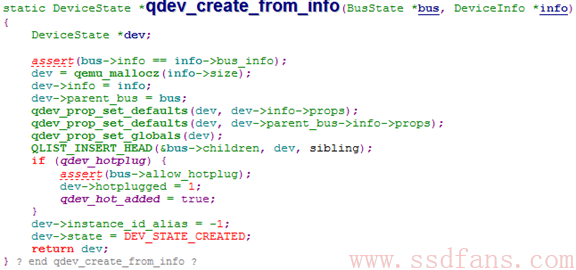

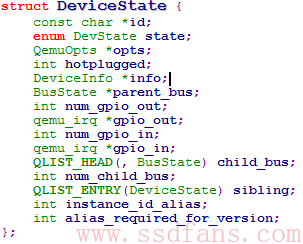

首先来看qdev_create_from_info，创建了DeviceState，真的吗？真的仅仅是创建了一个DeviceState对象吗？注意这里mallocz的大小是info->size，而开头的时候，DeviceInfo的size变量我们给的是sizeof(NVMEState)！也就是说，其实这里创建的是一个NVMEState对象！并且给props赋初始值。那这些props是怎么来的？

请再回开头看看nvme_info的初始化，尾巴上有下面一段，通过Property结构体，给定了初始值。通过这种方式给NVMEState对象的变量赋初值。num_namespace和ns_size都是NVMEState类的成员。

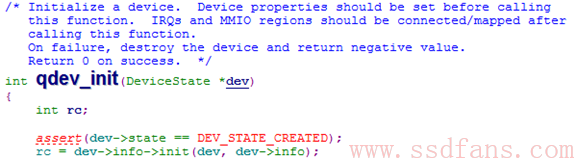

create之后，再来看后面的qdev_init函数，其实就是调用了DeviceInfo里面的init函数。

请往前翻pci_qdev_register函数内容，就知道DeviceInfo里的init函数是pci_qdev_init。所以，我们又来看它里面做了什么。一进来，就通过container_of宏得到DeviceInfo的子类PCIDeviceInfo。为什么，因为我们在PCIDeviceInfo里面有一个对象是DeviceInfo qdev，知道了二者的偏移关系，就可以qdev的内存地址减去偏移量得到PCIDeviceInfo的内存地址，就是对象的指针。container_of这个宏就是把这堆复杂的计算弄成了一个宏。在linux编程中还是很常见的，尤其是已知struct内部变量地址，要计算struct地址的时候。

还有，DeviceState指针直接转成了PCIDevice指针，为什么可以这样？来看看PCIDevice的定义:第一个变量就是DeviceState，很巧妙吧，这样就能做到子类到父类指针的轻松切换。为了面向对象，QEMU真是煞费苦心啊。

接着，又调用了info->init函数，不过请注意，这里的info已经变成了PCIDeviceInfo，所以此init非彼init了。

我们再回过头看nvme_info的初始化，就知道init函数是pci_nvme_init。看到这里，憋了很久的阿呆忍不住大吼一声：”终于轮到NVME的初始化了！”



是啊，看了三篇代码，理清了QEMU买下的一个个，才轮到NVMe出场，不容易啊!下期我们就来看看NVMe的初始化，不过请先复习蛋蛋的《蛋蛋读NVME之X》系列文章。



本文以一首北宋词开头，再以一首南宋词结尾，来表达阿呆此刻的心情。



青玉案·元夕 【宋】辛弃疾



东风夜放花千树。更吹落、星如雨。宝马雕车香满路。凤箫声动，玉壶光转，一夜鱼龙舞。

蛾儿雪柳黄金缕。笑语盈盈暗香去。众里寻他千百度。蓦然回首，那人却在，灯火阑珊处。



引用



https://github.com/nvmeqemu



五





提要

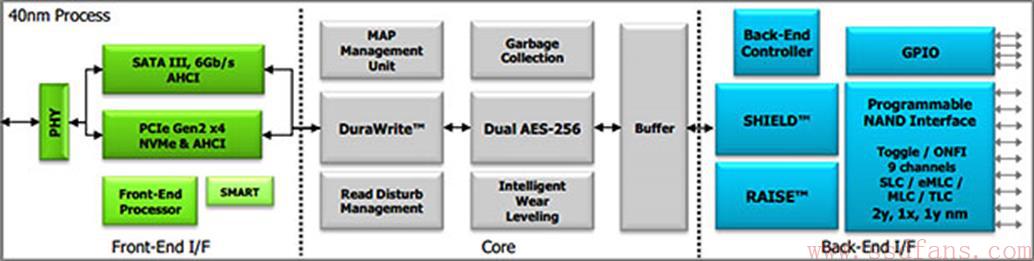

我们知道，一般的SSD控制器里面分为前端，核心，后端，如上图是希捷收购的SandForce SF3700控制器的架构，三星不少SSD主控也是类似，三个部分分别用三个CPU管理。功能分别为：

• 前端：实现SATA，PCIe等物理电路和ATA，NVMe等协议。
• 核心：FTL，垃圾回收等等SSD核心算法。
• 后端：RAID，ECC，NAND Flash接口实现。

所以，跟NVMe相关的是前端部分，从本文开始，我们正式进入NVMe内容，开发一个NVMe SSD控制器的前端协议逻辑。



前戏

记得去年阿呆家小呆呆还没出生，有人忽悠阿呆说胎教很管用。阿呆开始每天背唐诗宋词，晚上睡前隔着妹子肚皮背给娃听。不知道他有没有听进去，阿呆却发现原来诗词意境这么美，夜里躺床上听到雨滴落在别人家的雨篷上，滴滴答答，整个世界在春雨声中安静了，从耳朵到内心。我就想起老年的陆游进京面见宋孝宗，在客店里听了一夜的春雨，折腾了大半辈子，他已经不相信有人会派他去收复河山了，反而闲情逸致写了首诗，果然宋孝宗找他也没什么事。不过那时候的人重视文化，陆游写的这首诗很快传遍了临安，传进了皇宫，宋孝宗反复诵读，赞叹不已。所以我建议各位读者晚上回家少刷朋友圈，看看诗词，这样睡得更香，第二天看ssdfans就有精神。



临安春雨初霁

年代: 宋 作者: 陆游

世味年来薄似纱，谁令骑马客京华。

小楼一夜听春雨，深巷明朝卖杏花。

矮纸斜行闲作草，晴窗细乳戏分茶。

素衣莫起风尘叹，犹及清明可到家。



最近老是贴代码，有点枯燥，蛋蛋没有工作后休息的这几周ssdfans公众号订阅人数增量看来不能达标了，希望大家多看看精华文章，分享一下蛋蛋的精品。不过别担心，往后不会贴那么多代码了（这是真的吗？）。



不知上次阿呆提醒之后，你有没有扫一下《蛋蛋读NVMe之x》系列文章，尤其是最后一篇。从本篇起我们要进入NVMe相关的内容了，冒出个名词你得有心理准备，比如namespace，这个是《蛋蛋读NVMe之六》里面提到的。说牛逼一点，我们要开始做一件激动人心的事：开发一个NVMe Controller了！尽管这个过程比较枯燥，但是只要你耐心看完，就一定有收获。毕竟理论联系实践才是王道。



NVMEState



今天的任务不重，只是看看NVMEState这个NVMe设备的数据结构。治大国如烹小鲜，NVMe协议很庞杂，但只要我们读透NVMe的数据结构这把刀，后面看代码就如庖丁解牛般游刃有余。



typedef
struct NVMEState {

PCIDevice dev;

int mmio_index;

void
*bar0;

int bar0_size;

uint8_t nvectors;



/* Space for NVME Ctrl Space except doorbells */

uint8_t *cntrl_reg;

/* Masks for NVME Ctrl Registers */

uint8_t *rw_mask;
/* RW/RO mask */

uint8_t *rwc_mask;
/* RW1C mask */

uint8_t *rws_mask;
/* RW1S mask */

uint8_t *used_mask;
/* Used/Resv mask */



struct nvme_features feature;



NVMEIOCQueue cq[NVME_MAX_QS_ALLOCATED];

NVMEIOSQueue sq[NVME_MAX_QS_ALLOCATED];



DiskInfo *disk;

uint32_t ns_size;

uint32_t num_namespaces;

uint32_t instance;



time_t start_time;



/* Used to store the AQA,ASQ,ACQ between resets */

struct AQState aqstate;



/* TODO

* These pointers have been defined since

* present code uses the older defined strucutres

* which has been replaced by pointers.

* Once each and every reference is replaced by

* offset from cntrl_reg, remove these pointers

* becasue bit field structures are not portable

* especially when the memory locations of the bit fields

* have importance

*/

NVMECtrlCap *ctrlcap;

NVMEVersion *ctrlv;

NVMECtrlConf *cconf;
/* Ctrl configuration */

NVMECtrlStatus *cstatus;
/* Ctrl status */

NVMEAQA *admqattrs;
/* Admin queues attributes. */



QEMUTimer *sq_processing_timer;

int64_t sq_processing_timer_target;

/* Used for PIN based and MSI interrupts */

uint32_t intr_vect;

/* Page Size used by the hardware */

uint32_t page_size;

/* Pointer to Identify Controller Strucutre */

NVMEIdentifyController *idtfy_ctrl;

/* Pointer to Firmware slot info log page */

NVMEFwSlotInfoLog fw_slot_log;

uint8_t last_fw_slot;



uint8_t temp_warn_issued;



QEMUTimer *async_event_timer;



uint16_t async_cid[ASYNC_EVENT_REQ_LIMIT +
1];

uint16_t outstanding_asyncs;



QSIMPLEQ_HEAD(async_queue, AsyncEvent) async_queue;

/* Masks for async event requests */

uint8_t err_sts_mask;
/* error status event mask */

uint8_t smart_mask;
/* smart/health status event mask */

} NVMEState;



一个个来看。

• PCIDevice dev
  • NVMe所继承的PCI设备对象。



• int mmio_index

  • NVMe设备在QEMU内存中的索引。



• void
  *bar0

  • PCI设备BAR空间的地址。NVMe设备中的寄存器，doorbell（host有事了就按门铃告诉设备:您有新短消息，请注意查收~）都通过这段内存地址实现。



• int bar0_size

  • bar0空间大小。



• uint8_t nvectors
  • 这个其实就是NVMe的队列个数。



• uint8_t *cntrl_reg


顾名思义，这就是NVMe的控制寄存器指针了。后面四个小兄弟是寄存器的MASK，啥意思，就是每个bit加了个限制。

uint8_t *rw_mask;
/* RW/RO mask */ 可读写或只读

uint8_t *rwc_mask;
/* RW1C mask */ 写1清零

uint8_t *rws_mask;
/* RW1S mask */ 写1置1

uint8_t *used_mask;
/* Used/Resv mask */ 是否在用

• struct nvme_features feature;

  • NVMe设备的各种特征值。

struct nvme_features {

uint32_t arbitration;

uint32_t power_management;

uint32_t LBA_range_type;
/* uses memory buffer */

uint32_t temperature_threshold;

uint32_t error_recovery;

uint32_t volatile_write_cache;

uint32_t number_of_queues;

uint32_t interrupt_coalescing;

uint32_t interrupt_vector_configuration;

uint32_t write_atomicity;

uint32_t asynchronous_event_configuration;

uint32_t software_progress_marker;

};



• NVMEIOCQueue cq[NVME_MAX_QS_ALLOCATED];


NVMEIOSQueue sq[NVME_MAX_QS_ALLOCATED];

• CQ和SQ，SQ是host发命令的队列，CQ是NVMe回结果的队列。



• DiskInfo *disk;


  既然我们虚拟的是一个NVMe SSD，那么里面肯定是有磁盘的，这个就是虚拟磁盘的数据结构。其实这个磁盘是放在文件里面，DIskInfo里有文件指针，读写偏移，还有比如我们熟悉的Identify页内容等。



• uint32_t ns_size;


uint32_t num_namespaces;

namespace大小和个数。不知道namespace为何物的请查看精华文章，查看《蛋蛋读NVMe之六》。



• uint32_t instance;


  注明这是第几个NVMe设备。



• time_t start_time

  启动时间，用来算SMART Log里面的上电时间。



• struct AQState aqstate;

  控制器reset之前保存Admin队列AQA,ASQ,ACQ的状态。



• NVMECtrlCap *ctrlcap;


NVMEVersion *ctrlv;

NVMECtrlConf *cconf;
/* Ctrl configuration */

NVMECtrlStatus *cstatus;
/* Ctrl status */

NVMEAQA *admqattrs;
/* Admin queues attributes. */

这是NVMe设备5个寄存器的指针，设备初始化的时候把寄存器内存地址赋给它们。不过注释里也说了，这种指针表示法可移植性差。以后会直接用控制寄存器的偏移来访问。



• QEMUTimer *sq_processing_timer;


int64_t sq_processing_timer_target;

sq_processing_timer是处理SQ所用的timer，里面注册了回调函数，sq_processing_timer_target是触发timer的时间，当时间到了target之后，timer里面注册的回调函数就会被调用。timer的用途很广，比如让NVMe控制器定期处理SQ队列里的新命令，就可以每次检查完把target设置为一定时间以后再次触发，这样无穷无尽循环下去。



• uint32_t intr_vect;


  NVMe设备中断向量。



• uint32_t page_size;


  NVMe控制器和Host数据交互的页大小。



• NVMEIdentifyController *idtfy_ctrl;


NVMe控制器Identify Controller的指针。里面就是设备相关的一些参数，比如vendor id， subsystem vendor id等，具体定义请参考NVM Express 1.0b Chapter 5.11 Identify command。



• NVMEFwSlotInfoLog fw_slot_log;


  uint8_t last_fw_slot;


NVMe控制器Firmware slot info log的指针。里面是固件相关的一些参数，比如固件版本。last_fw_slot是上次固件的slot值。



• uint8_t temp_warn_issued;


  NVMe控制器温度预警了吗？




• QEMUTimer *async_event_timer;


  uint16_t async_cid[ASYNC_EVENT_REQ_LIMIT +
  1];


  uint16_t outstanding_asyncs;


  QSIMPLEQ_HEAD(async_queue, AsyncEvent) async_queue;

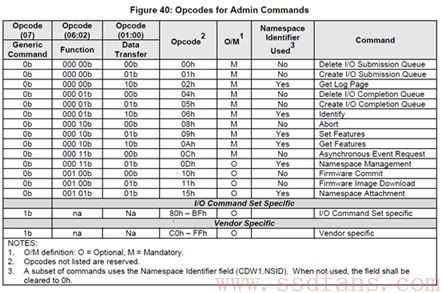

  这又是一个timer，搞虾米用的呢？顾名思义，NVMe Admin命令有一个叫Asynchronous Event Request，这个timer就是为这类异步请求设置的。Host有时候给NVMe控制器打招呼:小弟，有个人帮大哥盯着，出现了就报告。NVMe小弟赶快记下来，就是这个异步事件，有空了就留心一下。初始化注册回调函数，事件发生了就会调用回调函数。不相信？请看《蛋蛋读NVMe之一》，阿呆帮你把图贴过来。async_cid是异步请求的command id。outstanding_asyncs是NVMe控制器还没完成的异步事件数。async_queue就是异步事件队列。





• uint8_t err_sts_mask;
  /* error status event mask */


uint8_t smart_mask;
/* smart/health status event mask */

当NVMe出现了error或者smart事件，对应的mask置1.



你是不是还很疑惑PCI的bar和mmio到底是怎么用的？下期为你解惑。



引用



https://github.com/nvmeqemu



六



上文中我们提到NVMe设备其实是个PCI设备，里面用了bar0和MMIO，但是不了解PCI的人肯定对这两个概念有所疑惑。阿呆本想写一些，不过发现网上有篇文章讲的很透彻，所以就不班门弄斧了，友情转载过来。

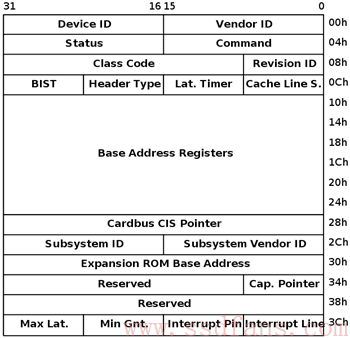

PCI设备(PCI device)都有一个配置空间，大小为256字节，实际上是一组连续的寄存器，位于设备上。其中头部64字节是PCI标准规定的，格式如下：





剩余的部分是PCI设备自定义的。

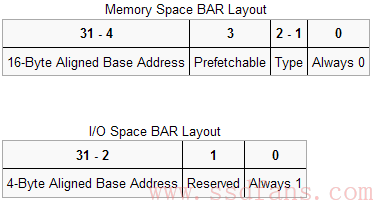

PCI配置空间头部有6个BAR(Base Address Registers)，BAR记录了设备所需要的地址空间的类型(memory space或者I/O space)，基址以及其他属性。BAR的格式如下：





可以看出，设备可以申请两类地址空间，memory space和I/O space，它们用BAR的最后一位区别开来。



说到地址空间，计算机系统中，除了我们常说的memory address(包括逻辑地址、虚拟地址(线性地址)、CPU地址(物理地址))，还有I/O address，这是为了访问I/O设备(主要是设备中的寄存器)而设立的，大部分体系结构中，memory address和I/O address都是分别编址的，且使用不同的寻址指令，构成了两套地址空间，也有少数体系结构将memory address和I/O address统一编址(如ARM)。



有两套地址空间并不意味着计算机系统中需要两套地址总线，实际上，memory address和I/O address是共用一套地址总线，但通过控制总线上的信号区别当前地址总线上的地址是memory address还是I/O address。北桥芯片(Northbridge，Intel称其Memory Controller Hub，MCH)负责地址的路由工作，它内部有一张address map，记录了memory address，I/O address的映射信息，一个典型的address map如图：

我们来看北桥是如何进行地址路由的。根据控制总线上的信号，北桥首先可以识别地址属于memory space还是I/O space，然后分别做处理。

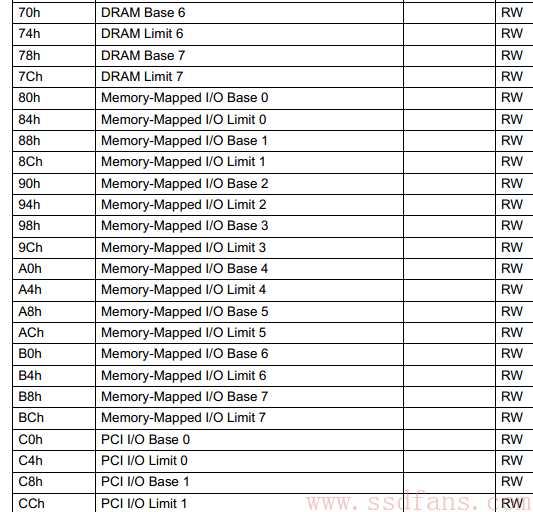

比如若是memory space，则根据address map找出目标设备(DRAM或Memory Mapped I/O)，若是DRAM或VGA，则转换地址然后发送给内存控制器或VGA控制器，若是其它I/O设备，则发送给南桥。

若是I/O space，则发送给南桥(Southbridge，Intel称其I/O Controller Hub，ICH)，南桥负责解析出目标设备的bus, device, function号，并发送信息给它。



PCI设备会向计算机系统申请很多资源，比如memory space, I/O space, 中断请求号等，相当于在计算机系统中占位，使得计算机系统认识自己。



PCI设备可以通过两种方式将自己的I/O存储器(Registers/RAM/ROM)暴露给CPU：

在memory space申请地址空间，或者在I/O space申请地址空间。



这样，PCI设备的I/O存储器就分别被映射到CPU-relative memory space和CPU-relative I/O space，使得驱动以及操作系统得以正常访问PCI设备。对于没有独立I/O space的体系结构(如ARM)，memory space和I/O space是统一编址的，也就是说memory space与I/O space等价了，这时，即使PCI设备在BAR表明了要申请I/O space，实际上也是分配在memory space的，所以驱动无法使用I/O端口指令访问I/O，只能使用访存指令。在Windows驱动开发中，PCM_PARTIAL_RESOURCE_DESCRIPTOR记录了为PCI设备分配的硬件资源，可能有CmResourceTypePort, CmResourceTypeMemory等，后者表示一段memory地址空间，顾名思义，是通过memory space访问的，前者表示一段I/O地址空间，但其flag有CM_RESOURCE_PORT_MEMORY和CM_RESOURCE_PORT_IO两种，分别表示通过memory space访问以及通过I/O space访问，这就是PCI请求与实际分配的差异，在x86下，CmResourceTypePort的flag都是CM_RESOURCE_PORT_IO，即表明PCI设备请求的是I/O地址空间，分配的也是I/O地址空间，而在ARM或Alpha等下，flag是CM_RESOURCE_PORT_MEMORY，表明即使PCI请求的I/O地址空间，但分配在了memory space，我们需要通过memory space访问I/O设备(通过MmMapIoSpace映射物理地址空间到虚拟地址空间，当然，是内核的虚拟地址空间，这样驱动就可以正常访问设备了)。



为了为PCI设备分配CPU-relative space，计算机系统需要知道其所申请的地址空间的类型、基址等，这些信息记录在设备的BAR中，每个PCI配置空间拥有6个BAR，因此每个PCI设备最多能映射6段地址空间(实际很多设备用不了这么多)。PCI配置空间的初始值是由厂商预设在设备中的，于是设备需要哪些地址空间都是其自己定的，可能造成不同的PCI设备所映射的地址空间冲突，因此在PCI设备枚举(也叫总线枚举，由BIOS或者OS在启动时完成)的过程中，会重新为其分配地址空间，然后写入PCI配置空间中。



通过memory space访问设备I/O的方式称为memory mapped I/O，即MMIO，这种情况下，CPU直接使用普通访存指令即可访问设备I/O。

通过I/O space访问设备I/O的方式称为port I/O，或者port mapped I/O，这种情况下CPU需要使用专门的I/O指令如IN/OUT访问I/O端口。



常见的MMIO例子有，VGA card将framebuffer映射到memory space，NIC将自己的片上缓冲映射到memory space，实际上，最典型的MMIO应该是DRAM，它将自己的存储空间映射到memory space，是占用CPU地址空间最多的”设备”。





转载自

作者：使命召唤@jilinxpd， http://www.cnblogs.com/zszmhd/archive/2012/05/08/2490105.html
