作者：望月闲人
UFS PK eMMC~~
想要和望月闲人还有全世界的大牛讨论SSD及存储相关技术？加nanoarch为微信好友，拉你进ssdfans微信群 。
UFS作为目前安卓智能手机最先进的非易失存储器（NVM）已经广泛应用在很多手机OEM的旗舰机型上，并会逐渐取代eMMC的地位。它不仅给智能手机带来更高的读写速度更可靠的稳定性，同时M-PHY， UniPro和对SCSI命令集的支持，也大大简化了设计的复杂度，从而缩短了手机上市的时间。

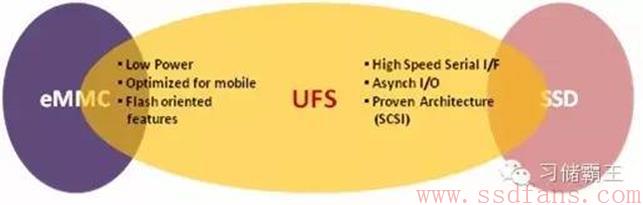

UFS不仅具有SSD同级别的读写速度、异步IO接口和可靠的SCSI架构，同时还具有eMMC的低功耗的特点。

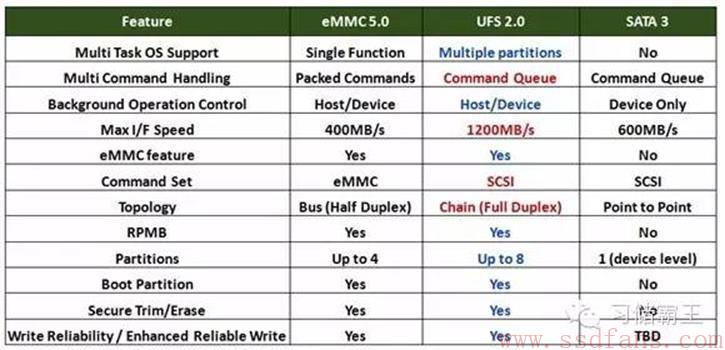

读者可以通过下面这个表格来理解UFS对比eMMC和SATA3的到底有哪些优势。其中需要强调的是虽然eMMC5.1已经支持Command Queue，但是由于eMMC硬件接口的局限性，无论是全双工还是并发性方面上，都无法和UFS2.0媲美，笔者会在后面的文章里详细介绍。

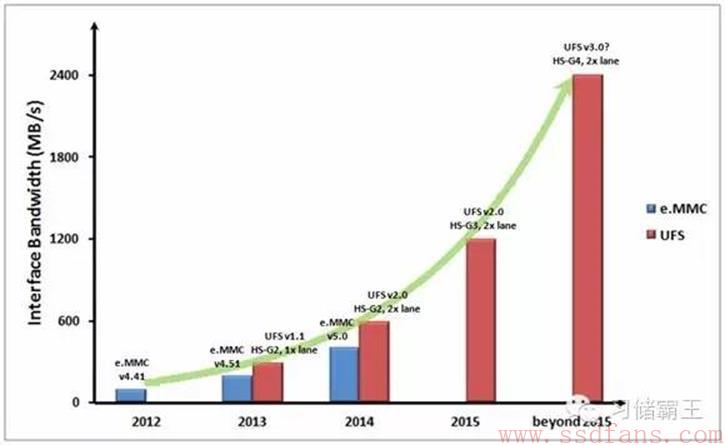

到此为止，上面都是UFS自己吹的，那么我们就来看看所谓的UFS到底有多快，看下图。
目前市场上主流的UFS2.0，单lane能够支持到最高600MB/S，如果是双lane设计那么可以跑到1200MB/S，对比eMMC HS400模式只能跑到400MB/S(这还是eMMC可以支持的最大理论值)确实有了显著的提高。后续更高级的UFS3.0版本还会跑到更快的双通道2400MB/S。让笔者觉得惊讶的是，如果按照M-PHY的标准，UFS完全可以支持到4个Lane，那岂不是会跑到4800MB/S，copy个电影只需要半秒钟，哈哈。

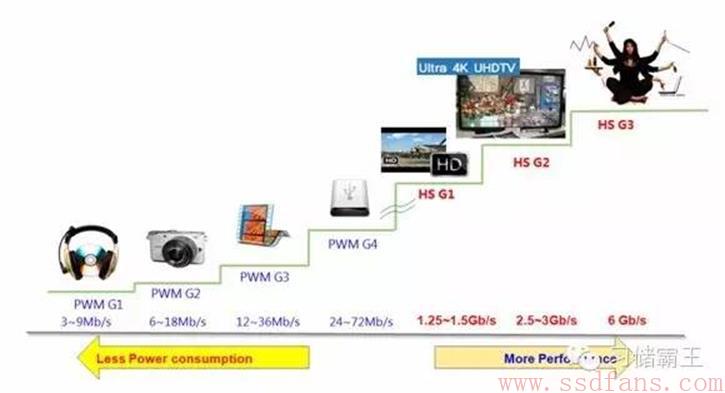

但实际情况，UFS也不会每时每刻都玩命跑的，总得让人歇歇不是，所以UFS在实际运行过程中速度是变化的（话说变速跑更TM累，有一次变速跑累成狗，心里那叫一个万马奔腾，后来被国足女将口头鼓励了一下，心气儿才平复许多）。至于速度是多少，大家看下图就一目了然了，需要稍微解释的是PWM就是脉宽调制，HS-G3就是High Speed Gear 3的意思。
UFS这么英明神武，为啥eMMC就不行泥？？

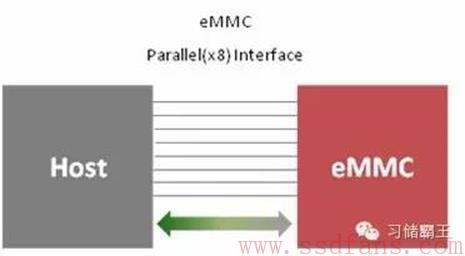

因为eMMC是并口，一是快速并行接口同步就是一个瓶颈了，再就是即便同步问题解决了，信号之间的串扰也是无法避免的。

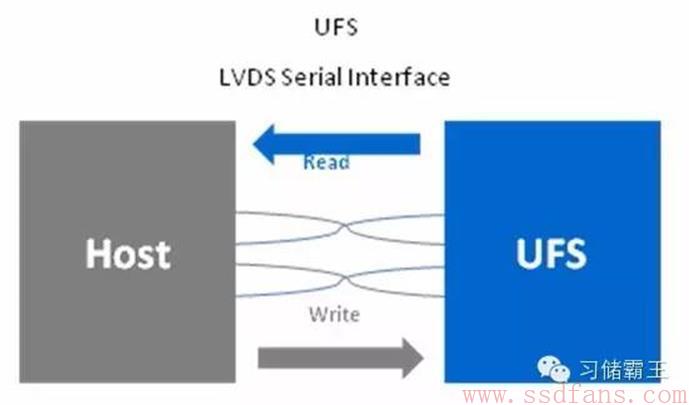

但是我们的UFS就不一样了，他是异步串行接口，而且人家还是差分的。所以在同步和干扰不是问题的前提下，UFS可以尽量提高自己的时钟频率，而且UFS是全双工的（eMMC只是半双工的），再加上UFS2.0的Command Queue的feature跑到如此高的速度也就在情理之中了。

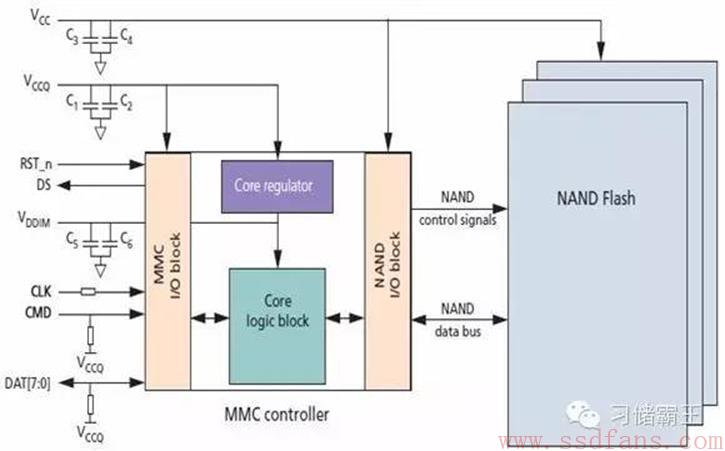

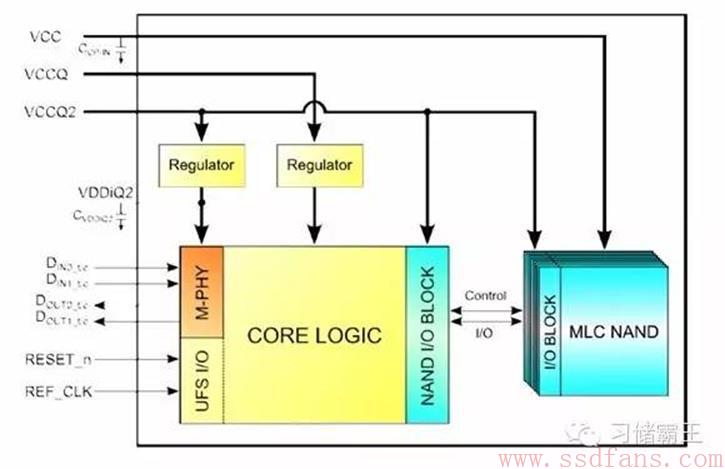

最后来看一下eMMC和UFS的模块示意图。
UFS需要三路（三鹿(⊙﹏⊙)b）电源，VCC，VCCQ和VCCQ2。 VCC是3.3V和1.8V供电的（如果是1.8V的电压供电需要接charge pump电路）负责给NAND Array供电，VCCQ是core电压1.2V，VCCQ2是IO电压1.8V。
再看eMMC，只有两路电VCC和VCCQ。VCC 3.3V同样给NAND Array供电，剩下的core电压，IO电压都是由VCCQ供的（VCC是1.8或者3.3V）。
如果我们细心对比，eMMC的core电压最低1.8V，UFS的core电压只有1.2V，从这个角度来说UFS是比eMMC还要省电的。
到此，笔者本着文章短小精悍的原则，就先到说这里了。后续笔者会借UFS这块砖给大伙儿引出MIPI这块玉，介绍一下M-PHY和UniPro的知识，因为了解M-PHY和UniPro不光能打开UFS这扇门，而且对理解LCD，Camera和BaseBand的LLI模块都是一块很好的敲门砖。O(∩_∩)O
