在eMMC时代boot是很重要也是出问题比较多的一块，回到UFS我们也不得不聊聊UFS的启动。如果你对UFS的软件架构还不了解的话，请先阅读”UFS之M-PHY,UniPro”，才能理解系统是如何剥茧抽丝最终把UFS Boot Up起来的。
进入正题……
提问：把大象关冰箱总共分几步……(⊙﹏⊙)b，错了！把UFS启动起来总共分几步？

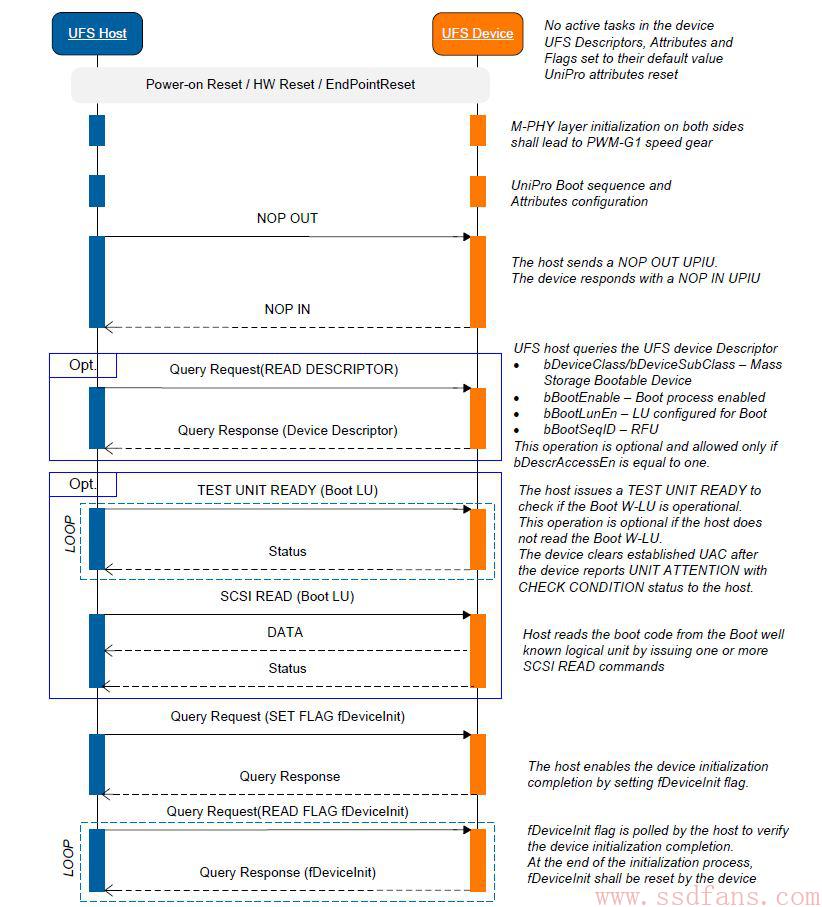

回答：七步！请结合下面的流程图和文字说明加以理解。
第一步：需要给UFS供三路电VCC，VCCQ和VCCQ2。这三路电的供电是需要满足一定时序要求的，就不详细说了，如果用到就翻Spec吧。
第二步：M-PHY层初始化，这个初始化是在正确上电之后自动做的，不光在UFS这端作，同时Host controller那里也需要作M-PHY层的初始化。初始化完成后，M-PHY进入到Hibern8状态。
第三步：UniPro层的初始化，这层的初始化也是在host和UFS两端同时进行的。
第四步：UTP层的初始化。首先Host会发NOP OUT UPIU来询问UFS的UTP层是否已经初始化完成了。当然，UFS因为内部要做很多处理一般不会这么痛快就完成UTP的初始化。于是Host会一直等，直到UFS把UTP初始化完成后，回NOP IN UPIU给Host，通知UFS UTP已经初始化完成，可以进行到下一步初始化，第四步才算结束。（这就好比两口子出门，老公问老婆，收拾好了没，可以走了吗？你懂的，一般女士出门前会有很多很多事情要做，虽然对老公来说完全不知道老婆都忙些啥，但是你必须在旁边等着。直到老婆把事情做完下懿旨可以起銮驾的时候，你俩这才能高高兴兴的一起出门。）
第五步：Host需要从UFS Device Descriptor读取的一些关键信息（比如DeviceClass, Subclass, Boot Enable, Boot LUs size等）来为后面的操作打基础。但对于boot的过程这步不是必须的，可作可不作。
第六步：最关键的一步，这也是为什么在第四步Host不离不弃等UFS一起完成初始化的原因。因为这一步UFS要给整个系统提供Bootloader开机代码。首先Host发TEST UNIT READY命令到Boot LU（LU非常重要的概念，后面会讲）来询问是否Boot LU可以被访问。如果访问请求被允许，那么Host会继续发SCSI READ命令来请求读取Bootloader代码，UFS收到命令后就会从boot LU中把bootloader搬运到系统的RAM中，直到把所有的bootloader代码搬移完毕，才会开始最后一步。
第七步：bootloader搬移完成后，host会置标志位fDeviceInit为1来通知UFS可以完成最后的初始化收尾工作，并开始轮询这个标志位。UFS完成所有的初始化工作之后，UFS会reset fDeviceInit为0，来回应host端UFS已经完成所有的初始化工作。至此，UFS已经准备好接受host端的任何读写命令。
很简单清晰的吧O(∩_∩)O~
