PCIe SSD网络时代来临！

我们先来科普一下PCIe，NVMe，PCIe SSD这些概念。

PCIe简介

尽管老男孩已经介绍过了，阿呆还是再提一下。

如果数据是汽车，那么PCIe就是高速公路了，每个车道叫做Lane，车道有x1, x2, x4, x8, x12, x16, x32几种模式，就是有这么多条车道，速度就是相应的倍数。所以PCIe在性能上的扩展性很不错。

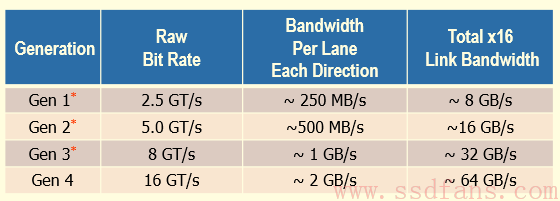

下面是从第一代到第四代PCIe每个Lane的性能。PCIe 1，2采用8b10b编码，就是10个bit有2个校验位，PCIe 3之后是128b/130b编码，130个bit才有2个校验位，效率更高。其实这是一个趋势，Intel的Omni Path Architecture（OPA）接口也用了较少的校验码。OPA的码率是1024/1056=64/66b。对于数据，Intel用了数据扰乱技术，使得奇偶校验能更好地发挥，同时也不用做额外的编码和冗余数据。扰乱其实就是把数据打乱，让有序的数据变得随机，0和1随机分布，而不是连续出现，出错的概率会降低。阿呆的理解是频谱变宽了，噪声平摊到某个频段就降低了。

NVMe简介

NVMe目前有两个协议：

1. NVMe Over PCIe
2. NVMe Over Fabrics (RDMA和Fibre Channel，冬瓜哥说过，FC != 光纤)

NVMe协议有以下优点：

• 命令集简单。如果你用过SATA或者SCSI命令集，就会明白NVMe多么简单。
• 命令是64字节，命令结束的通知是16字节。

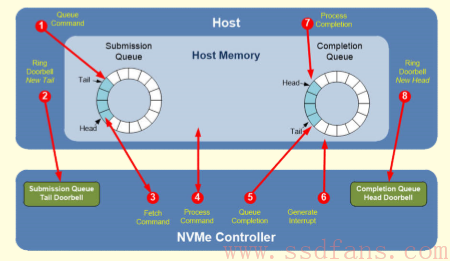

• 支持多核，同时各自相互独立，不需要上锁。其实就是我们以前说过的多队列。
• 命令深度相当深，时间上来说跟无限差不多。
• 支持乱序发命令和执行。

NVMe PCIe SSD形式

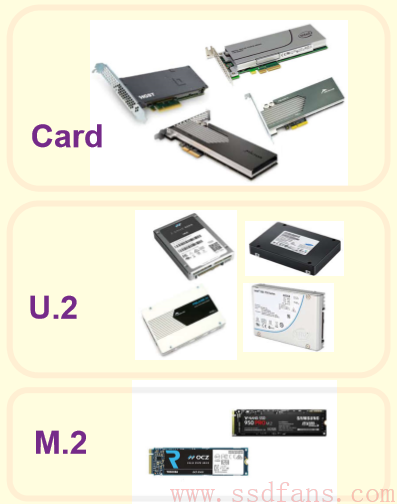

如下图，NVMe SSD目前有三种形式：

• PCIe闪存卡，就是插在PC PCIe插槽上，扩展性，容量和散热都不太好。
• NVMe盘。U.2就跟普通硬盘一样，可以插到硬盘插槽，和SATA，SAS兼容。集成度高，数据共享方便，是未来的趋势。
• M.2。就是个长条，个头小，适合消费电子，比如笔记本，平板之类的。

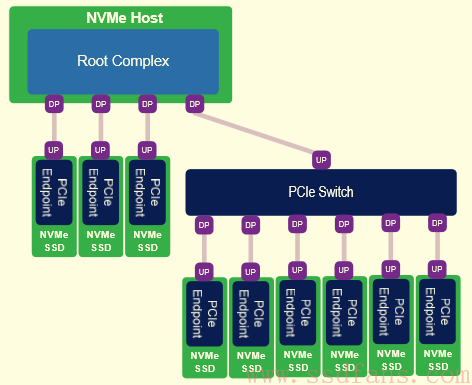

如下图，NVMe SSD既可以直接连到主机，也可以通过PCIe交换机扩展，连很多NVMe SSD。图里面的DP是Downstream，UP顾名思义，就是Upstream。

PCIe SSD也能组网？

不要以为PCIe只是主机到设备的接口，它其实也可以联网！如下图，在PCIe交换机的帮助下，四台主机，10个NVMe SSD组成了一个存储网络。

看得出来，PCIe SSD组网的关键就是PCIe交换机，下面我们来介绍常见的几种PCIe交换技术。

非透明桥NTB

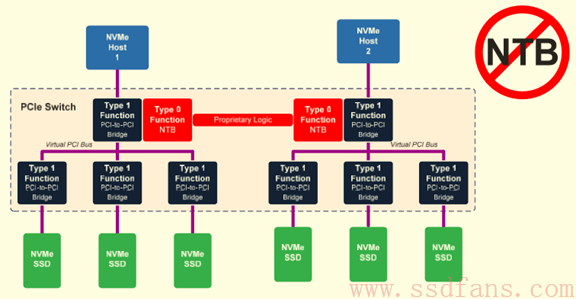

我们知道一个PCIe RC root complex出来之后就是个PCI地址域，只能是这个地址域里面的组件相互通信。但是两个PCI地址域之间怎么通信呢，通过非透明桥Non Transparent Bridge，能够把地址域进行转换，变成另一个PCI地址域地址，实现两个PCI域通信。

动态分区

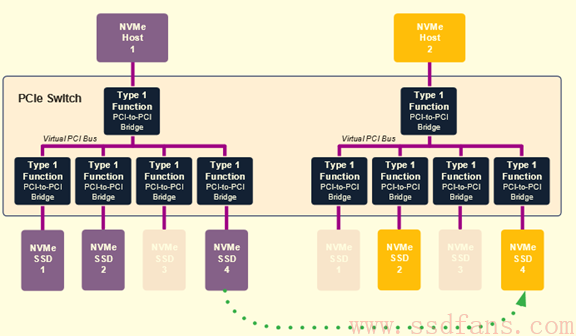

Dynamic Partitioning，这个阿呆了解不多，根据网文的意思，是根据配置，可以把任何一个NVMe SSD分配到不同的Host，实现一个盘被两个Host访问。跟Multi-Root技术有点像，就是动态调整NVMe SSD的RC。还有个Multi-cast技术，一个Host的命令可以发到多个NVMe SSD，实现多个数据备份。

SR-IOV

物理模块 (Physical Function, PF)

用于支持 SR-IOV 功能的 PCI 功能，如 SR-IOV 规范中定义。PF 包含 SR-IOV 功能结构，用于管理 SR-IOV 功能。PF 是全功能的 PCIe 功能，可以像其他任何 PCIe 设备一样进行发现、管理和处理。PF 拥有完全配置资源，可以用于配置或控制 PCIe 设备。

虚拟模块 (Virtual Function, VF)

与物理功能关联的一种功能。VF 是一种轻量级 PCIe 功能，可以与物理功能以及与同一物理功能关联的其他 VF 共享一个或多个物理资源。VF 仅允许拥有用于其自身行为的配置资源。

每个 SR-IOV 设备都可有一个物理功能 (Physical Function, PF)，并且每个 PF 最多可有 64,000 个与其关联的虚拟功能 (Virtual Function, VF)。PF 可以通过寄存器创建 VF，这些寄存器设计有专用于此目的的属性。

一旦在 PF 中启用了 SR-IOV，就可以通过 PF 的总线、设备和功能编号（路由 ID）访问各个 VF 的 PCI 配置空间。每个 VF 都具有一个 PCI 内存空间，用于映射其寄存器集。VF 设备驱动程序对寄存器集进行操作以启用其功能，并且显示为实际存在的 PCI 设备。创建 VF 后，可以直接将其指定给 IO 来宾域或各个应用程序。此功能使得VF可以共享物理设备，并在没有 CPU 和虚拟机管理程序软件开销的情况下执行 I/O。

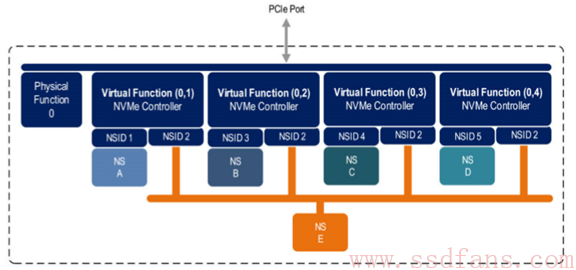

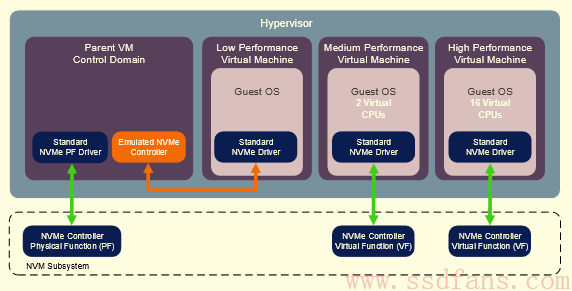

上图中每个VF有自己的Namespace，也有共享的Namespace E。下图中，每个虚拟机有一个NVMe驱动，可以访问NVMe SSD中的VF，不需要物理机的NVMe驱动支持，就能直接访问NVMe SSD。

多主机系统

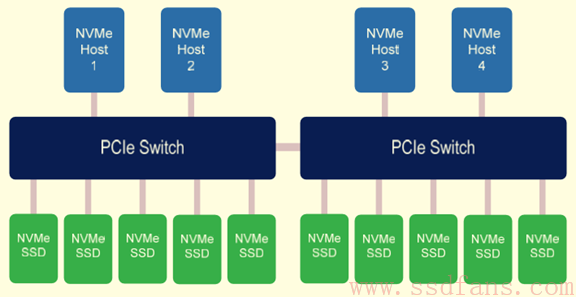

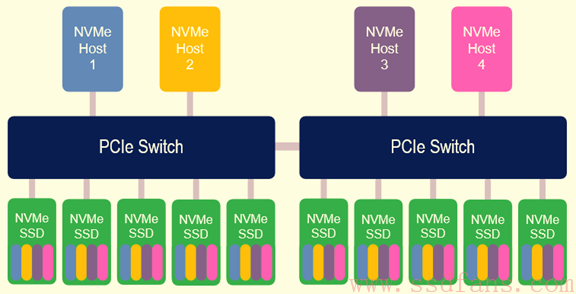

如下图，两个PCIe Switch级联，这样有四个主机都能访问系统中的每一个NVMe SSD。

PCIe SSD网络

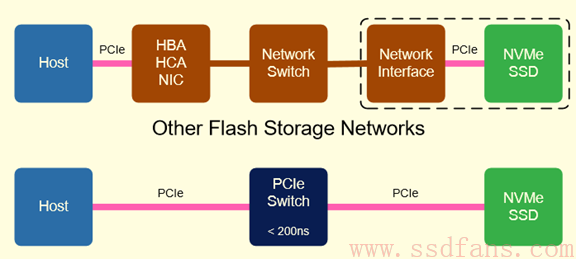

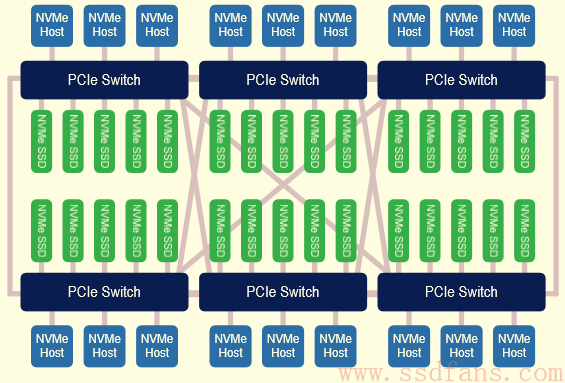

刚刚我们还停留在系统层次，但是为了多卖PCIe Switch，Microsemi绘出了更加美丽的蓝图——一张PCIe SSD的大网，网络的连接点就是很多PCIe Switch。太强悍了，每个主机都能高速访问几十上百个SSD，数据大家共享，相比以太网或者Infiniband，又获得了低延时和低成本。从价格到性能都是完胜目前的其他连接形式。真的是独孤求败！下图显示了PCIe网络相比以太网，Infiniband等的最大优势：延迟短。

不过你要真想这么搞，可要做好牺牲的准备，毕竟，没有一个产品一诞生就是完美的，很多想不到的坑需要前驱者去填。美丽的蓝图为什么往往难以实现？因为要做的事情太多，每一个改变都很艰难。一张白纸，能画出最新最美的图画。但是，刚走出森林的人类，花了几百万年才有了文字。

要实现上面这个PCIe SSD网络，你需要做：

• NVMe SSD能够被很多主机分享:怎样划分Namespace，怎样解决冲突问题，怎样分配带宽，怎样动态切换到不同主机？
• 主机之间通信：既然是网络，那主机之间也得有通信机制，互相同步。一般使用高速以太网，RDMA形式。
• 如何管理？这么多PCIe Switch，每一个的端口和路径怎么配置？NVMe SSD怎么分配？
• 故障处理：Switch，SSD，Host都有可能挂掉，需要做好故障处理。
