PCIe Switch有很多种技术，我们在前文已经介绍过了，后面将一一细探这些技术的具体实现。今天首先来看的是SR-IOV。
虚拟化
现在的云计算技术火的一塌糊涂，其实云计算最重要的业务就是虚拟机，很多云计算公司就是建个机房，买很多机器，每个机器安装很多虚拟机，租给用户使用。所以虚拟机的性能很重要，性能高了，既可以提升用户满意度，又可以降低成本，其实就是一个物理机多放几台虚拟机。阿呆之前在实战NVMe一文中首篇就介绍了虚拟化技术，有一个就是IO虚拟化。SR-IOV的全称是Single Root IO Virtualization，顾名思义，就是其实只有一个物理主机，但是里面很多虚拟机的IO也能虚拟化，和物理主机分开。就是一个群租房，每个租户有自己的独立卫生间和厨房，互不干扰，效率高，又安全隐私。摘抄那篇文章中的几段：

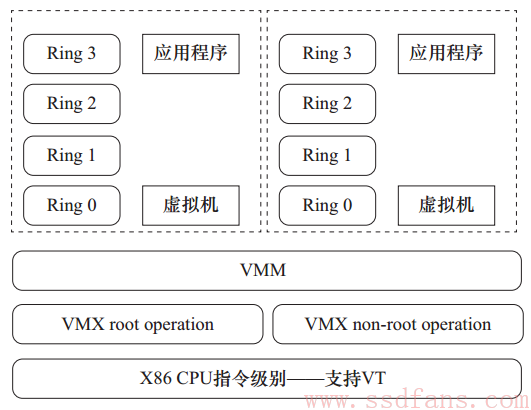

“Intel的VT-x技术推出了两种操作模式：VMX root operation，VMX non-root operation。我们知道虚拟机包含两部分，虚拟层VMM（virtual machine monitor）和虚拟出来的系统，虚拟层其实就是我们物理系统里的一个应用，所以它跑在VMX root operation，和正常模式一样。而虚拟出来的系统跑在VMX non-root operation，是处在VMM控制之下的一个环境。这样虚拟机跑在自己的CPU轨道里，物理机也跑在自己的原来的CPU轨道里，相互隔离，性能也得到了提高。
这就像是孩子长大娶了老婆，和父母住在一起，生活已经是两家人了，可是共用厨房和厕所，首先经常上厕所得排队，憋得受不了，其次，小两口的隐私也得不到保护。老爹没办法，可怜天下父母心啊，又花钱盖了一套厕所和厨房，大家同在屋檐下，再也不冲突了，相安无事。
一家人和睦了一段时间之后，新的问题又出现了。小两口消费观念新潮，总是需要买各种东西，但是又没时间去，所以只能让爹妈每天去超市代买，垃圾也让二老去倒。老人嫌累，小两口嫌他们少买了这个那个。老父亲好好想了想，找出症结了:尽管我们空间分开了，但是生活的原材料还没分开。后来，小两口不从超市购物了，他俩的东西全都选择网购，更自由，更方便，垃圾让快递小哥顺手帮忙带走，什么都搞定了。这就是I/O虚拟化啊：两家人的消费和废物处理隔离。
我们都知道，影响电脑性能的主要是CPU和内存，玩游戏还要显卡，下电影要网速和硬盘快。虚拟机也有这些问题，CPU虚拟化提升了处理能力，但是数据操作也需要高性能啊，关键在于解决I/O设备与虚拟机数据交换的问题，而这部分主要相关的是DMA直接内存存取，以及IRQ中断请求，只要解决好这两个方面的隔离、保护以及性能问题，就是成功的I/O虚拟化。
慈祥的老父亲Intel开发了VT-d技术，在北桥（现在改叫MCH，因为南桥退休了）提供DMA虚拟化和IRQ虚拟化。传统的IOMMU（memory management unit，内存管理单元）集中管理所有DMA，不容易实现DMA隔离，而VT-d实现了多个DMA保护区域的存在，实现DMA虚拟化。
传统设备中断请求有两种方式：一是通过I/O中断控制器路由，另一种是DMA写请求直接发出去的MSI（message signaled interrupt，消息中断）。由于使用了DMA，需要访问所有内存地址，没办法实现中断隔离，其实就是虚拟机的没办法区分。VT-d的中断重映射架构重新定义了MSI的格式，尽管MSI依然是DMA写请求，但是不嵌入内存地址，而是消息ID，通过消息ID区分不同的虚拟机区域。”
SR-IOV介绍

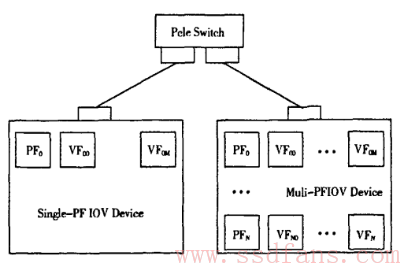

SR-IOV有两个重要组件：Virtual Function VF和Physical Function PF。每个PF有标准的PCIe功能，能关联到多个VF。而每个VF都有与性能相关的资源，共享一个物理设备。所以就是PF具有完整的PCIe功能，VF能独立使用关键功能。
每个VF有一个RID，这个RID很有用，相当于身份证。确定了唯一的PCIe交换源，也能索引IOMMU页表，我们上面讲过了，这个可以实现多个DMA区域相互隔离，实现DMA虚拟化。但是VF没有设备初始化和配置资源，功能比较简单，这样一个多功能PCIe设备芯片里面可以放很多个VF，扩展性更好。
SR-IOV怎么实现

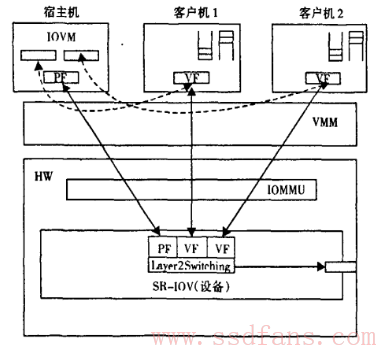

如下图，VF驱动运行在客户虚拟机上，PF驱动在宿主物理机上，对VF进行管理。宿主机还有IOVM，用来表示所有VF的配置空间，同时管理PCIe拓扑的控制点。
具体功能如下：
- PF驱动：可以直接访问PF所有资源，同时管理所有VF并进行配置。它可以设置VF数量，进行全局启动或停止。负责配置2层分发，如图中Layer2 Switching，其实就是多路选择器，对从VF或者PF进来的数据进行路由。
- VF驱动：在客户机上，完成数据转移，比如DMA等操作不需要宿主机VMM参与，直接与PCIe VF设备交互。
- IOVM:为每个VF分配了完整的虚拟配置空间，客户机可以像普通设备一样配置VF。一般我们的主机发现所有PCIe设备是通过枚举实现的，但是，初始化SR-IOV不能简单的扫描PCIe Vendor ID和Device ID列举出所有VF，因为VF没有完整的PCIe配置空间。可以用Linux PCI热插拔API动态为宿主机增加VF，然后分配给客户机。IOVM为每个VF分配虚拟的完整配置空间，所以当VF分配给客户机以后，客户机就能像普通PCIe一样初始化和配置VF。
SR-IOV IO虚拟化大法

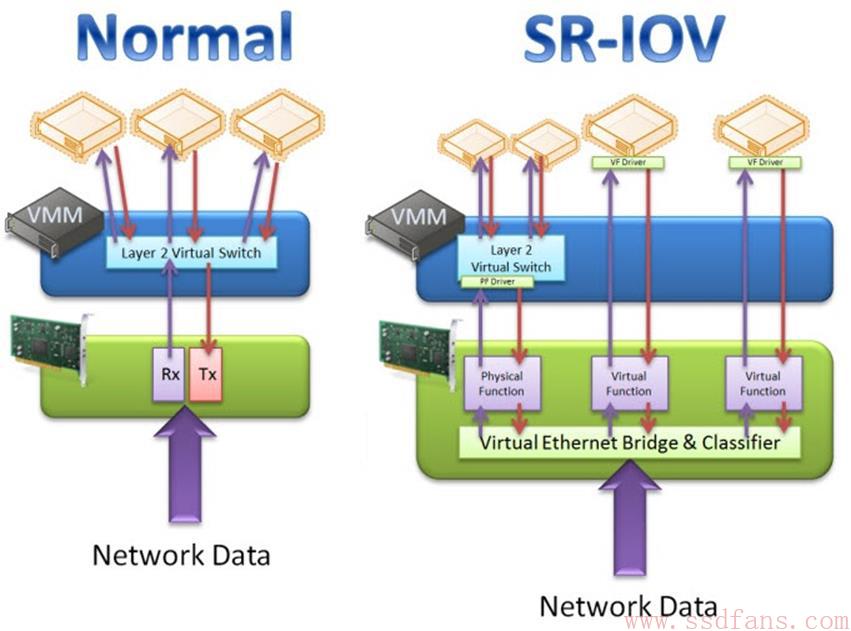

SR-IOV之所以能够提升虚拟机性能，就是因为实现了IO虚拟化。虚拟机模拟软件VMM不再干预客户机的IO，IOMMU把客户机地址重映射为宿主机物理地址，这样能直接通过DMA在宿主机和VF设备之间进行高速数据搬移，并产生中断。当中断产生的时候，VMM根据中断向量识别出客户机，并将虚拟MSI中断通知给客户机。
那PF和VF之间又是怎么通信的？比如VF把客户机IO请求发给PF，PF也会把一些全局设备重置等事件发给VF。有的设备采用的是Doorbell机制，发送方把消息放入信箱，按一下门铃，产生中断通知接收方，接收方读到消息在共享寄存器做个标记，表示信息接收了。
SR-IOV优点
-
提升性能。
- 在数据传输方面，虚拟机和物理机差不多了，直接和设备交互。
- 直接进行IO寄存器读写，不需要模拟了。
- 中断重映射。中断延迟是虚拟机性能的大敌，SR-IOV中VMM把中断交给虚拟机处理，而不是VMM处理IO。
- 资源共享。所有VF都能共享一个PCIe设备，而不是独占。
-
管理简单。
- VF替换物理设备，数量减少。
- 在底层对VF进行隔离，更加安全。
- 扩展性高。可以在一个性能很高的设备上跑多个VF，相比多个性能不高的PCIe设备，节省了PCIe插槽。
-
简化虚拟机设计。
- 通用性。虚拟机不需要全断驱动，VMM不需要后端驱动。
- 宿主机负担轻。通过SR-IOV，虚拟机直接和PCIe设备数据交互，这样宿主机负担轻了，能支持更多虚拟机。
