Flash Programming 那些事

原创内容,转载请注明:  [http://www.ssdfans.com]  谢谢!

我们以MLC为例,来说说Flash Programming那些事情。(注:没有flash基础的读者,可以先看看《闪存基础》。)

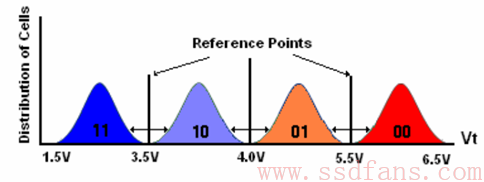

所谓MLC,就是一个存储单元能存储两个比特信息的flash,有四种存储状态:11,10,01和00。



很多人对上图似懂非懂,这里先解释一下这个图。

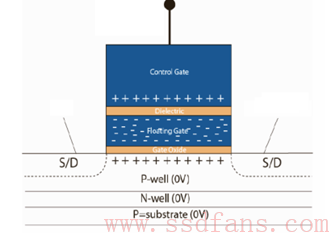

Flash基本的存储单元(cell,注:后面存储单元和cell会混着说,记得两个是指同一个东西)是改造过的晶体管:

从上到下,依次为控制极、绝缘层、浮栅极(导体)、绝缘层和衬底,其中数据存储在浮栅极。往浮栅极注入电子的数目不同,其阈值电压(Vt, 前面那图的横坐标)也不同。什么是阈值电压?就是往控制极上加电压,如果控制电压大于阈值电压,那么该晶体管就导通,否则就截止。

横坐标是Vt,那么纵坐标是什么呢?一个Page及其对应的Page(它们共享Cell)写完后,每个Cell可能处于上面四种状态的任一状态。假设一个Page大小为16KB,不考虑Spare空间,那么一个Page至少有16K*8 = 131,072个cell。 以前面那个图为例,往该Page所在的Wordline上(控制极)上施加0-6.5V电压,比如0,0.1,0.2,0.3,0.4,…, 6.5,当施加0.1电压时,有100个cell导通,说明有100个cell的阈值电压低于0.1,当施加0.2时,有150个cell导通,说明有50个cell的阈值电压介于0.1和0.2之间。通过这样的操作,对每个阈值电压(离散值),就能得到有多少个cell具有这个阈值电压,从而最后得到上图的阈值分布图(Vt distribution,阈值电压与其对应的cell的个数)。

需要说明的是,不要纠结上图中的横坐标那些具体的阈值电压值,不同flash阈值电压范围也是不同的,不要认为所有flash的阈值电压都是那样。

对FGF(Floating Gate Flash)技术的,MLC programming一般分两步走:先program Lower page,然后program Upper Page。为什么不一步到位?后面再说。



Program Page之前,整个block得擦除,因此,开始Page处于Erase(E)状态。

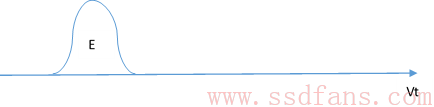

有人要问,为什么block擦除后(电子从浮栅极拽出来),所有Cell的阈值电压不是相同值(如下图),而是一个小区间(如上图所示)。







这是因为,并不是每个cell的体质都一样的,当擦除时,有些cell存储的电子全部清空,还有cell浮栅极内的电子或多或少还存在一些,因此每个cell的阈值电压落在一定范围内。只要这个范围在可接受范围内,那是允许的。



Program lower page:

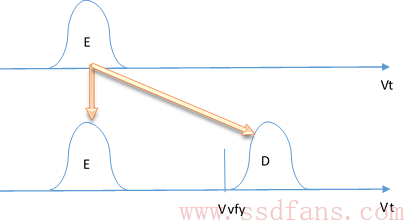

对某个Cell来说,当写入1时,无需Programming,阈值电压保持不变,还是处于E状态;当写入0时,必须进行Programming,使它的阈值电压落到D范围 ,即EàD。

1



Programming某个page时,往其所在的WL控制极上施加高电平,衬底接地,对需要Programming的存储单元(如上图绿色圈起来的cell):1à0,其bitline接地;对不需要Programming的存储单元(如上图红色圈起来的cell):1à1,bitline拉高,就能抑制其Programming。

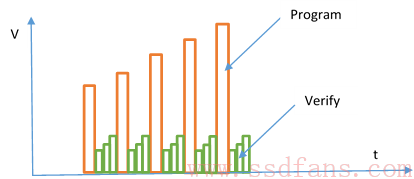

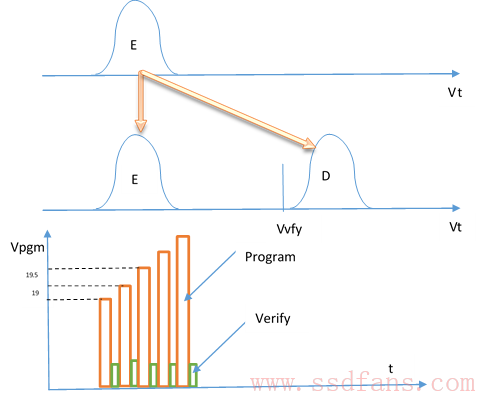

由于每个存储单元的体质不一样,有些cell很快就能让其阈值电压跳到D范围,而有些存储单元需要若干次Programming,才能使其到达D。flash采用Program + Verify的方式进行Programming,即开始在WL控制极上施加一个电压,如上图所示,假设Vpgm =19V,让这个电压持续一段时间,然后撤掉,对每个Programming的存储单元进行验证,看其阈值电压是否超过验证电压Vvfy,如果超过,说明达到D状态,这些存储单元的bitline从接地到拉高,让其不再继续Programming,而对那些没有达到D状态的存储单元,还需要继续Programming。Vpgm会加大,比如增加0.5V,Vpgm = 19.5V,继续Programming,verify,直到达到D状态。



1

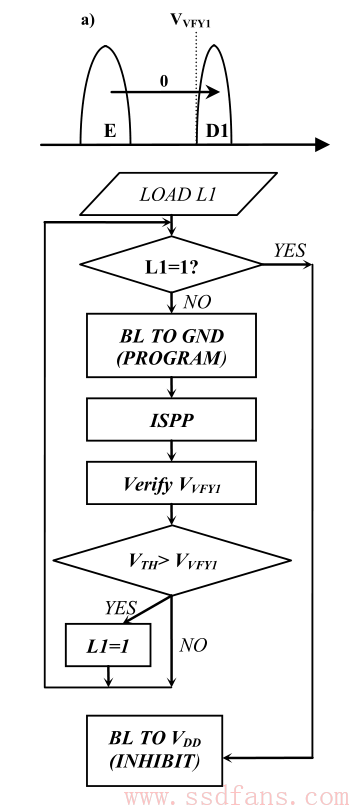

该流程图(来自PAGE285,INSIDE NAND FLASH MEMORIES )描述了Lower Page Programming的过程。我前面已经描述了这个过程,不再赘述。ISPP: Incremental Step Pulse Programming, 就是递进增加电压进行Programming。初始电压Vpgm和步进值都是闪存预先设置好的。

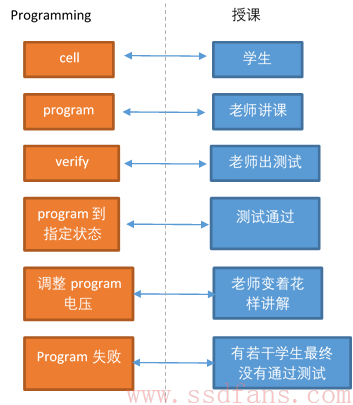

好比一个班级有很多同学(每个同学对应一个存储单元),老师讲一个知识点,有些学生接受能力强,老师讲一遍就明白,有些学生能力差点,可能需要讲好几遍才能明白。老师怎么判断学生到底掌握了没有,他通过给学生出测试题,测试通过的学生可以休息不听,没有通过的话,老师更加卖力的讲解:又是画图,又是举例,讲完后,再给这些学生做测试题,有些学生在老师卖力的讲解下,通过了测试,还有一些学生还是没有理解知识点,没有通过测试。哎,没有办法,老师为了让大家都掌握好,再变着花样讲,直到全班学生都把问题弄明白。



如果在一节课时间内,班上还是有同学没有通过测试,如果这个比例很小,比如只有两三个学生,这节课还是算成功的;如果失败的学生超过一定的数量,那么这节课可能就没有达到目的了,算失败了。



类似的,如果一个Page在经过若干次Programming后,还是有很多cell无法达到指定的状态(一些cell体质太差),如从EàD,那么这就是我们常说的Program failure。SSD的一般处理,检测到Program failure,把该block标为坏块,不再使用。



Programming upper page:



事情变得稍微复杂一些,Programming lower page之前,存储单元只处于擦除状态,即E状态;经历过 lower page Programming后,存储单元可能处于E状态,也可能处于D状态。

如果继续Programming upper page,cell要达到的状态,不仅取决于要写入的数据,而且要基于当前cell的状态。



在Programming upper page之前,flash需要读取该Page,获取page中所有cell的当前状态,然后根据输入,Programming cell到相应的目标状态。

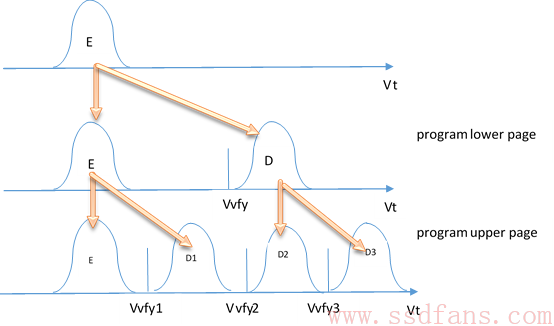

举个例子:



如果当前cell状态处于E,如果写入1,无需Programming,E状态保持不变;如果写入0,则需要Programming该cell到状态D1;



如果当前cell状态处于D,如果写入1,program该cell到D2;如果写入0,则需要Programming该cell到状态D3;





同样的,Programming Upper Page的过程还是program+verify,不过,每次verify的电平由1个(Vvfy)变成三个(Vvfy1,Vvfy2,Vvfy3)。具体说来,Vpgm电压加在WL控制极一段时间后:



首先用参考电平Vvfy1去读,如果之前cell状态为E且输入为0,导通则说明该cell还没有program到D1状态,还需继续program;如果截止,说明其阈值电压大于Vvfy1,已经从E状态跳到D1状态,则这些cell无需再programming,bitline拉高抑制其继续programming;



然后用参考电平Vvfy2去读,如果之前cell状态为D且输入为1,导通则说明该cell还没有program到D2状态,还需继续program;如果截止,说明其阈值电压大于Vvfy2,已经从D状态跳到D2状态,则这些cell无需再programming,bitline拉高抑制其继续programming;



最后用参考电平Vvfy3去读,如果之前cell状态为D且输入为0,导通则说明该cell还没有program到D3状态,还需继续program;如果截止,说明其阈值电压大于Vvfy3,已经从D状态跳到D3状态,则这些cell无需再programming,bitline拉高抑制其继续programming。



如果不是所有的cell都program到目标状态,则增加Vpgm,然后重复前述Program+verify过程,直到program成功。

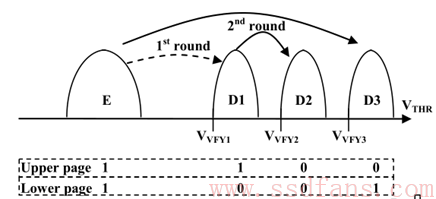

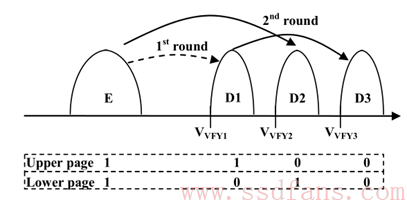

需要说明的是,不同厂家的flash的状态编码和跳转不一定都是这样,比如有这样的:

还有这样的:





但page programming的过程都是相同的,即Program+verify。本文旨在描述这个过程。



比较一下lower page programming和upper page programming,有以下几个不同:

  • Program upper page时,需先知道当前cell的状态,在programming之前需要读所有的cells; Program lower page时候无需此操作,因为所有cell都处于擦除状态;
  • Program upper page时,需要verify好几个电平,而program lower page时,只需verify一个电平;
  • Program lower page时,E状态和D状态可以隔得比较远,因此program时候可以加更大的初始program电压和更大的步进(step)电压;而Program Upper page时,E,D1,D2,D3之间的间隔比较小,因此program需要更精细的控制电压,不然一下program过头了。比如本来期望从E状态跳跃到D1状态,不小心电压加大了,直接就跳到D2,那就麻烦了。



大家可能都知道Lower page programming比Upper page programming更快,之前可能知其然不知其所以然,现在看了flash内部programming的过程,应该明白了吧。

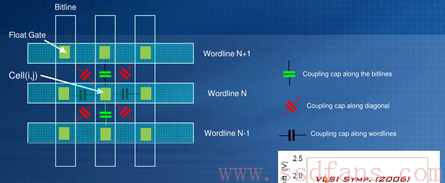

回过头来说说为什么FGF flash需要分两步走来programming,而不是一步到位。FGF存储电荷的浮栅极是导体,每个cell和每个cell之间构成一个电容,一个cell电荷的变化会影响其它cell的状态。一个cell受影响和影响最大的是离它最近的9个cell。

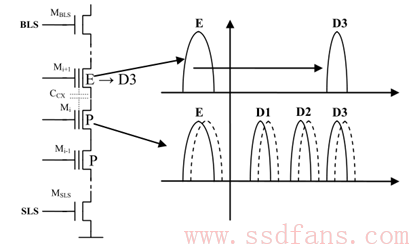

如果一次就把lower page和upper page都programming好了,那么当programming下一个WL时,会影响之前programming过的cell状态:

如上图,WLi program好了,然后program WLi+1,会导致整个WLi状态集体右移,当去读整个WL时,可能就数据错了。

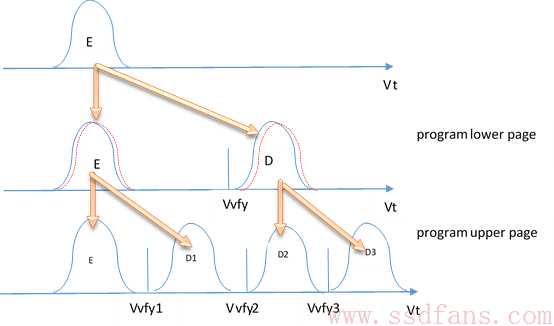

分两步走就能克服(或者缓解)这个问题。首先WLi的lower page被program,cell处于D(中间状态,不需要高的精度)或E两种状态,两者间隔比较开,然后program下个WLi+1,WLi受到影响,D和E向右移。



当Programming upper page时,即使E和D向右移动,只要目标状态明确,还是可以通过Program+verify把cell Program到目标状态。



当Programming完WLi的upper page时,然后再programming WLi+1的upper page,这个时候WLi+1对WLi的影响还是存在的,但是已经没有之前大了。



两步走可以减少cell和cell之间耦合造成的影响,因此FGF(Floating Gate Flash)一般lower page和upper page分开写。对CTF (Charge Trap Flash),由于存储电荷的单元是绝缘体,cell与cell之间耦合影响天然消除,因此没有必要分两次进行programming。



分两次写最大的问题是,如果在programming upper page时发生异常掉电,那么之前Lower page的数据也丢失。我们看看为什么会这样。

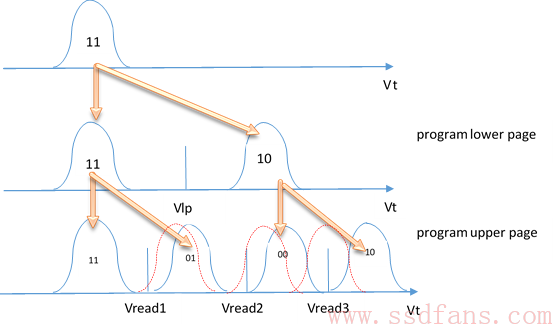

如上图,在programming upper page的时候,发生了异常掉电,flash中cell都没有program到目标状态,如红色虚线所示。



正常情况,如果upper page没有被program,那么读lower page数据时候,只需在该WL控制极加Vlp电压,导通的cell读出的数据为1,不导通的cell读出的数据为0;如果upper page和lower page都被program了,那么读lower page数据时,在该WL控制极加Vread2,就能读出lower page数据:导通的cell读出的数据为1,不导通的cell读出的数据为0。



异常掉电发生后,如果还是用Vread2去读Lower Page数据,就有一块数据(黑色粗箭头所指)会发生误判:本应为0的数据被判读成1,如果误判的数据超出ECC能纠的比特,那么lower page数据读就失败,意味着之前写入的数据丢失。



结束前,总结一下flash programming的那些事:

  1. Vt distribution 是什么?
  2. Page 如何program? 什么是program + verify?
  3. 什么是program failure?
  4. 为什么lower page比upper page写的快?
  5. 为什么要分两步写?
  6. 为什么upper page programming失败会导致lower page数据丢失?



就到这吧,希望大家看完有收获。
