作者：李大虾
本节主要叙述Hot/Cold Data Identification的方法，该方法的优劣将影响GC的性能和WL的寿命（具体原因请参考下一章节叙述），识别方法分为频率上考量和时间上考量以及二者结合的方法。根据操作方式又可分为写时识别和读时识别。频率上考量的算法代表有Bloom Filter和WDAC等，时间上考量算法代表有LRU和DAC等，它们的改进算法可能包含了频率和时间上的考量。下面将分别介绍上述算法：
-
Bloom Filter
布隆滤波器，是牛人Burton Howard Bloom在1970年提出的，原理是利用K个Hash函数将Flash中某个定义的Cluster区域映射到M个BitSet中表示，初始BitSet全为0，当某个Cluster（FTL定义的操作单位）被K个Hash函数映射到BitSet中K个点，把它们置为1，检索时当这些点全为1则存在，否则将不存在。该算法有个缺点是存在误判，随着Cluster加入的越多，很有可能将不属于这个Cluster的Bit表示误认为属于这个Cluster的Bit表示。
那么这个和Hot/Cold Data识别有什么样的联系呢？这就是善于学习举一反三的人类的厉害之处，有如下三种方法：
-

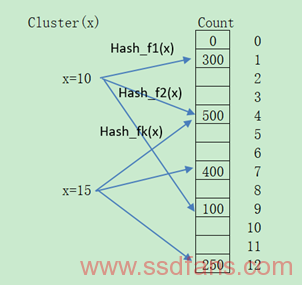

Count计数法：
该方法针对Bloom Filter的改动很简单，将Bit换成是Count，当被Hash函数映射到某个Bit时候，对应的Count就进行加1，那么从频率上看Hot/Cold，就从某个Cluster的所有映射计数是否超过预设阈值，超过则认为是Hot。如下图所示：
-

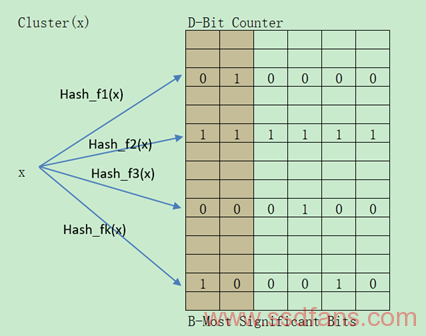

One Bloom Filter With D-Bit Counter：
这个可以认为是方法（1）的另一种表述，毕竟默认Count变量会占有的Bit数很多，因此用D-Bit Counter表示。但是并非仅此而已，它会每隔一段时间对D-Bit Counter做一次退化操作，右移一位。并且设有最左边2个Bit作为B-Most Significant Bits，该Bits里面只要含1且所有Hash函数映射的都是B-Most Significant Bits中含1，就认为是Hot Data。该种方法依然只能获得最频繁的信息而得不到最近使用的信息。具体如下图所示：
-

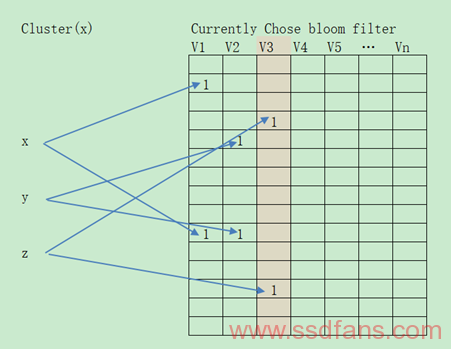

Multiple Bloom Filters（MBF）：
针对上述不能获得最近使用的信息，MBF改进了这一点。它设定了V个BF，从频率上看，如果Cluster(x)经过K个Hash函数映射的K个Bit在V个BF里全为1则认为是Hot Data；从时间上看，出现在V个BF中第几个，最大的则是最近出现的，如果时间间隔T，未被选中的BF将被选中并Reset成0。具体映射步骤如下：Cluster经过K个Hash函数映射的K个Bit在某个BF已经写了，则写下一个，直到V个BF写完，没有新的BF映射或者达到某个阈值则可以被认为是Hot Data，；通过设定连续个Write数目作为检查条件来代替时间间隔T，首次为BFv，循环Reset下一个BFi为全0。BF的Bit数目M计算条件为M=KN/ln2，其中K为Hash函数个数，N为Cluster个数；退化周期T=M/V，其中V为BF个数，实际上T可以用连续Write数目替代。该种方法可以获得细粒度的最新使用信息，低运行Overhead，低Memory消耗。如下图所示：
-
-
WDAC
WDAC全称是Window-based Direct Address Counting，关于时空频率的相对简单Hot Data计算方法，能够获得较为精确的最近频率信息，具体步骤如下：
-

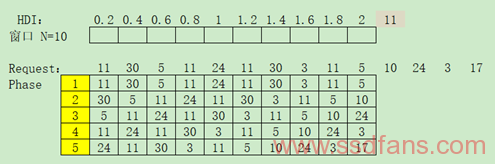

设定一个大小为N的窗口，并将窗口每个元素设定相应权重HDI，比如下图：
-

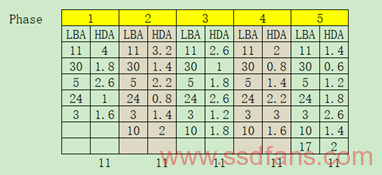

滑动窗口，并计算其元素的HDI总和，比如上述设定结果如下：

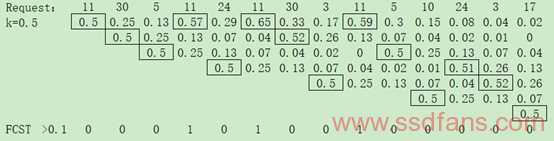

类似WDAC，早在Robert G..Brown就提出了指数平滑法（Exponential Smoothing），认为时间序列的态势具有稳定性或规则性，最近的过去态势在某种程度上持续到最近的未来，所以将较大的权数放在最近的资料上，预测值是以前观测值的加权和，且对不同的数据给予不同的权数，新数据给予较大的权数，旧数据给予较小的权数。根据指数平滑次数不同分为一次指数平滑法、二次指数平滑法和三次指数平滑法等。以一次指数平滑法为例，estr(Tn) = k*Xn + (1-k)*estr(Tn-1)，其中k是平滑常数，取值范围[0, 1]，Xn是Tn的观察值，当Tn访问时候Xn=1，否则Xn=0，extr(Tn-1)是Tn-1时候平滑值。还以WDAC例子来说明，如下图所示，当k=0.5且预测参数FCST>0.1时，只有LBA 11被命中3次：
由此可见需要调节的参数有k值和FCST判断，重要的是FCST判断，在具体工程上要根据缓存的大小要进行取舍。假设当前缓存有M个，那么将计算的LBA访问的指数平滑结果从大到小排序，选择第1到M个为预测LBA。
-
-
LRU
从前面一节Mapping就可以发现LRU（最近最少使用）被应用的相当广泛，而且被演化的算法也众多。比如基本的LRU具有很好的时间特性，增加频率计数的LRU-K，LRU-2Q，LRU-MQ，LRFU，ARC，BPLRU等。下面将简要介绍相关LRU算法：
-
LRU-2（或LRU-K）
LRU-K是多维护一个队列，用于记录所缓存数据的访问历史，当某个缓存数据访问次数达到K时，才将数据缓存。当淘汰数据时，会淘汰第K次访问时间距当前时间最大的数据，所留下来的数据可认为是Hot Data。
-
LRFU（Least Recently/Frequently Used）
顾名思义融合了时间和频率特征，为每个缓存项维护一个权值，其初始值为0，用以表示该块继续被访问的可能性，除此之外还记录上次访问时间。缓存管理器维护与权值相关的堆，选择最小的权值作为堆的根节点，插入和更新都可以根据堆来调整，而淘汰时直接拿根节点置换即可。权值的设定类似WDAC做法。但是该算法值固定，无法满足访问模式的变化，不能做出相应的自适应处理而性能下降。
因此ALRFU（Adaptive LRFU）被提出，通过监控访问历史，动态调整权值来适应数据访问模式发改变。
-
2Q（或MQ）
2Q类似于LRU-2的做法，只是2Q将LRU-2缓存访问历史LRU队列改为缓存数据FIFO队列，另一个缓存数据的LRU队列仍然保留。新访问的数据插入到FIFO队列，如果在FIFO队列里面数据一直没被访问，则按照FIFO规则淘汰，如果FIFO队列数据再一次访问则将数据移到LRU队列头，LRU队列再次访问也会放到LRU队列头部，LRU队列按照LRU规则淘汰队尾数据。
MQ根据访问频率划分为多个队列，每个队列都按照LRU进行管理，不同队列设置不同的优先级，而数据优先级根据访问次数计算得来，访问每达到预设次数就提升优先级，而当数据在指定时间未被访问则会降低优先级，淘汰数据则从最低优先级开始淘汰。
-
ARC
ARC是一个自适应的有效的LRU算法，ARC叫法有很多，IBM有一套叫Adaptive Replacement Cache算法，ZFS有一套叫Adjust Replacement Cache，大家讲的具体请参考文献：A self-tuning, low overhead replacement cache。思想是根据负载自动调整的策略，并集合了LRU和LFU的优点，它定义了4个链表，分别是：
最近最多使用链表MRU List
最近最常使用链表MFU List
存储从MRU List淘汰的信息（Ghost List for MRU）GMRU List
存储从MFU List淘汰的信息（Ghost List for MFU）GMFU List

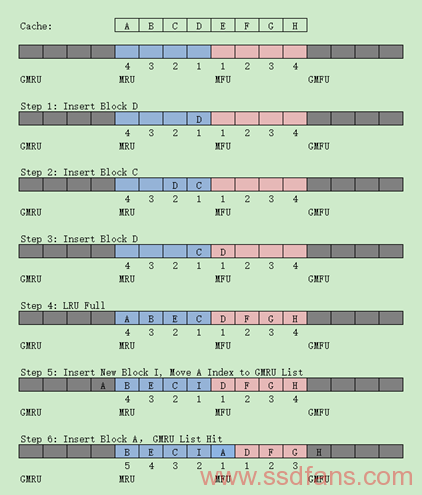

并根据GMRU和GMFU命中情况动态调整MRU和MFU List大小。操作步骤如下图所示：
Ghost List不缓存Data，只缓存Data Index，给下一次命中提供参考，并按照LRU规则进行淘汰。如上图Step 5淘汰数据时候会将淘汰的数据放到对应的Ghost List，如果某个Ghost再次命中则将动态增加对应LRU List大小，相应地另一个LRU List大小就要减小，以适应当前I/O模式。如果工作负载趋于访问最近访问过的文件，将有更多命中在GMRU上，相应地增加MRU大小，反过来工作负载趋于访问最近频繁访问的文件，GMFU将更多的命中，相应地增加MFU大小。比如有很多文件要被访问，且每个文件只被访问一次，这样就会把缓存里之前频繁访问的数据置换出去，达到自适应调整的效果。
-
BPLRU

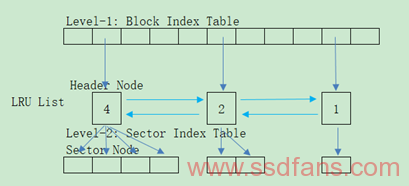

这是针对前面所述的Hybrid-Level Mapping所设计的LRU方法，具有如下技术：LRU缓存使用Block-Level Mapping，只要访问了Block里面的任何一个Sector，就将该Block的LRU Node置为LRU Head，如果Block缓存存在空洞，则需要从Flash中读取相应的Sector来填充，如果Block是顺序写满的，则将这个Block放到LRU Tail，这是因为认为顺序写满的Block再次被访问的概率很低。下面是BPLRU的数据结构图，分为两级，第一级是Block Level Mapping，第二级是Sector Level Mapping：
-
-
Misc方法

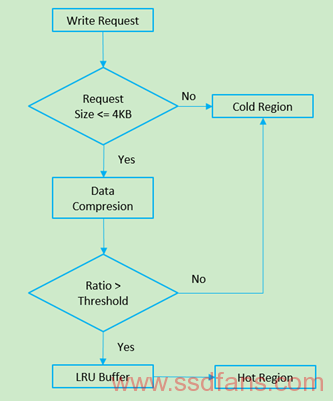

其他方法在这里就举一个DAC的例子，DAC全称是Dynamic dAta Clustering，思想是将Flash划分为若干区域，比如Hot区域和Cold区域，然后利用数据量和数据压缩比来判断是Hot Data还是Cold Data。它认为数据量很大直接被认为是Cold Data，而数据量小的则还要用压缩比来判断，如果压缩比很大，也就是能被压缩掉很小的是Hot Data，否则是Cold Data。方法如下图所示：

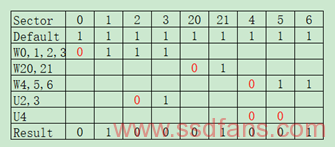

想到顺序读写识别的方法，记忆中有一种Bitmap的方法，它有三个要点，默认Bitmap的每个Bit都是1,；顺序写的首个Sector的Bit为0，紧随其后的都是1；更新操作将首Bit置为0，看下一个是否为0，直到下一个为0 结束，如果更新的最后一个Sector仍不为0，则看这个Sector的下一个是否为0，为0结束，否则将其置为0。示例如下表，依次执行3行到7行操作，W代表写，U代表更新，每个连续的都是从0开始到0结束，这张表并非一定要单独成表，也可以放在Mapping Table的某一个Bit上记录，由此确定某个时间点下Sector读写连续性，进而判断其Hot/Cold程度。
除此之外，Hot/Cold Data识别可以跟随目前火的不要不要的人工智能步伐，利用机器学习的方法，以应用程序类别、用户和系统进程、过去写数据分布特征、过去连续写长度和间隔时间等特征作为输入，来预测未来该数据特征为Hot还是Cold，用户数据量随着时间的增加，未来预测将越加准确。
具体实现和应用还等各位读着来考虑，如有讨论，请联系李大虾（mailto:lishizelibin@163.com）或关注微信公众号大虾谈（DaXiaTalking）。
